ZKT Kabeldurchführung

Merkmale

Zweikomponententechnik
zeitsparende und einfache Installation
nach Montage in beiden Richtungen fixiert
mit durchstoßbarer Membran
großer Dichtbereich
Kralle mit Elastomerüberzug zum Schutz des Kabelmantels und für den Kabelrückhalt
platzsparendes Design und geringe Bauhöhe
auch als Verschlusselement einsetzbar
Schutzart: IP65 / IP67
Prüfnorm: EN 50262 / EN 60529
EMKO-TUI(03-SEC)FI 001/84
Intertek SEMKO Report: 606620
(geprüft für T = 2,0 mm - 5,0mm, in Vorbereitung für T = 0,7mm - 3,0mm)
Temperaturbereich: -20°C bis +70°C (+125°C gemäß Herstellerprüfungen)
Material: PA66 und TPE, UL94HB
Farbe: lichtgrau (auch in weiß und schwarz erhältlich, dazu Art.-Nr. mit "W" oder "S" ergänzen)

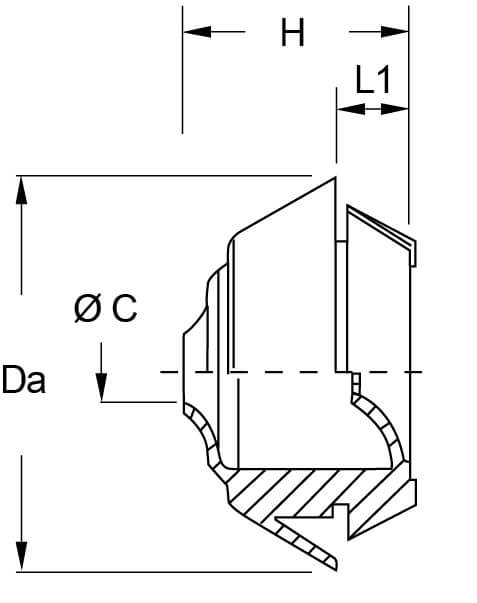

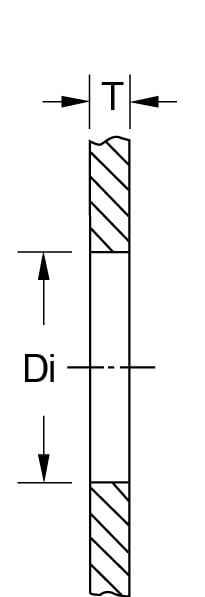

Technische Zeichnungen

Abmessungen in mm

Typen, Maße und weitere Daten

Art.-Nr.	Typ	Di (mm)	T (mm)	ØC (mm, IP65 mit Rückhalt)	ØC (mm, IP67 + Zugentlastung)	Da (mm)	H (mm)	L1 (mm)
2400201	ZKT-A1	20,5	2,0 - 5,0	6,0 - 11,0	7,0 - 11,0	29,3 - 34,5	17,0 - 20,0	5,5	Anfrage
2400202	ZKT-A2	20,5	0,7 - 3,0	6,0 - 11,0	7,0 - 11,0	34,2 - 37,2	17,0 - 20,0	5,5	Anfrage
2400203	ZKT-B1	25,5	2,0 - 5,0	6,0 - 13,0	7,0 - 8,0 / 9,0 - 13,0	34,3 - 40,0	17,0 - 20,0	5,7	Anfrage
2400204	ZKT-B2	25,5	0,7 - 3,0	6,0 - 13,0	7,0 - 8,0 / 9,0 - 13,0	39,2 - 42,2	17,0 - 20,0	5,7	Anfrage

gute Steifigkeit
hohe Schlagfestigkeit
beständig gegen Brüchigkeit bei niedrigen Temperaturen
Das Harz erfüllt die Anforderungen für den Kontakt mit Lebensmitteln (FDA; 21CFR 177.1520)
Einsatztemperatur: -20°C bis +75°C
Material: Polypropylen, UL94HB
Farbe: schwarz / weiß
