Art.-Nr. 220 09 62S und 220 09 63S
WHC Kabelhalter
Merkmale
- Schraub- bzw. Nietmontage
- zur Befestigung von Kabeln oder Schläuchen
- *Art.-Nr. 220 09 62S und 220 09 63S mit Selbsthaltelippe, alle anderen Artikel mit Durchgangsloch
- Material: Nylon 66, UL94V-2
- Farbe: natur
Technische Zeichnungen

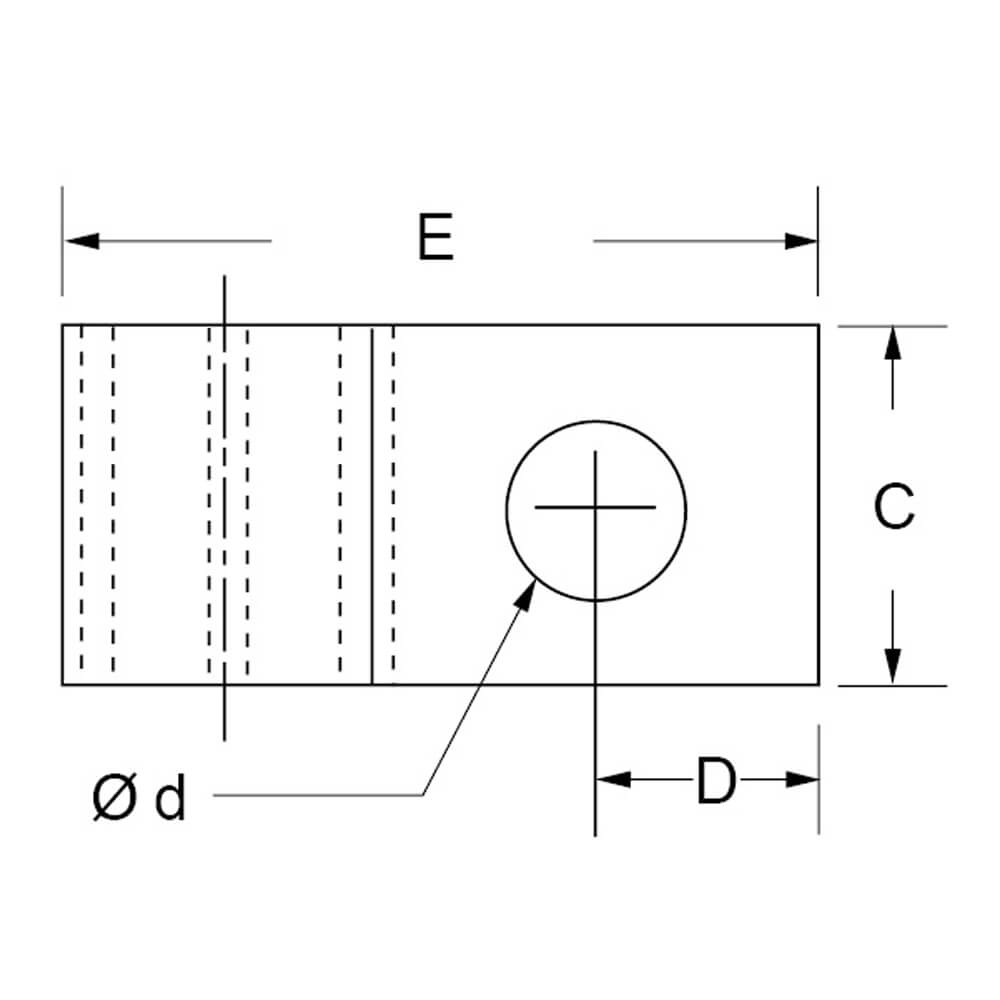

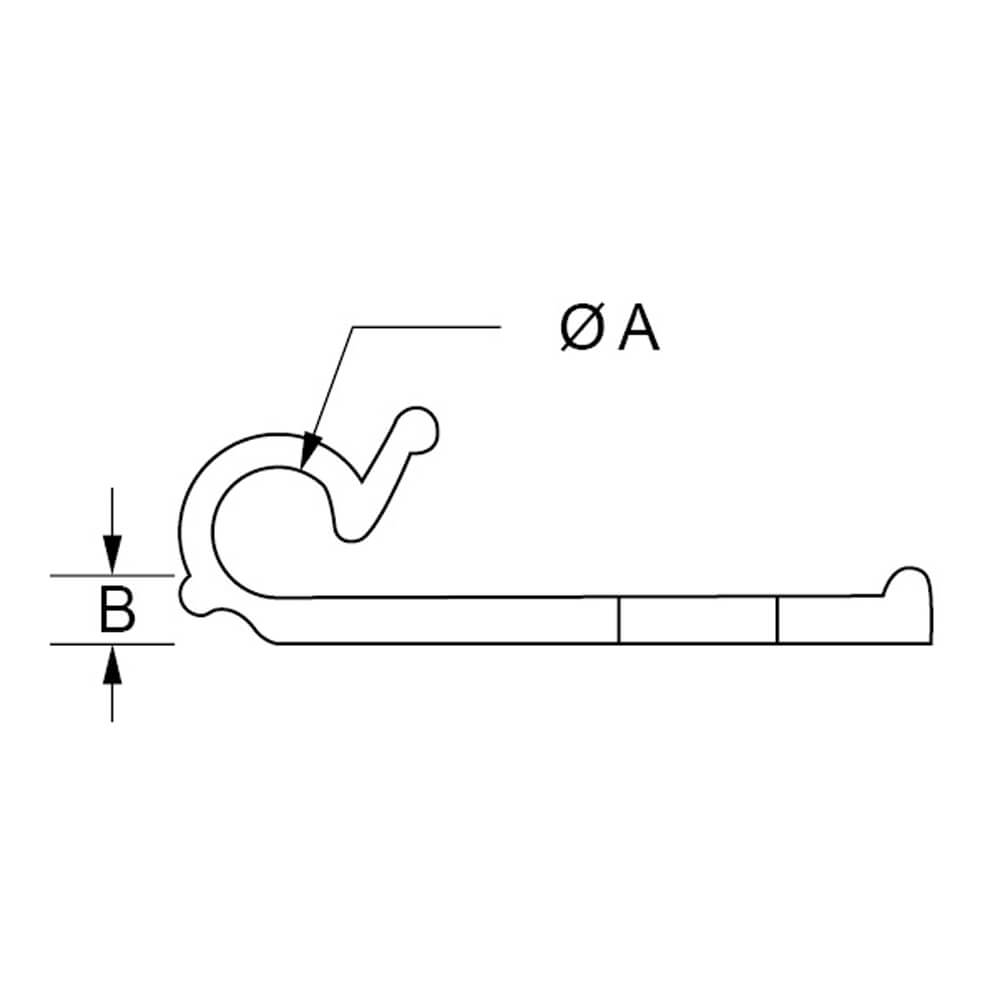

für Typ WHC-125-01

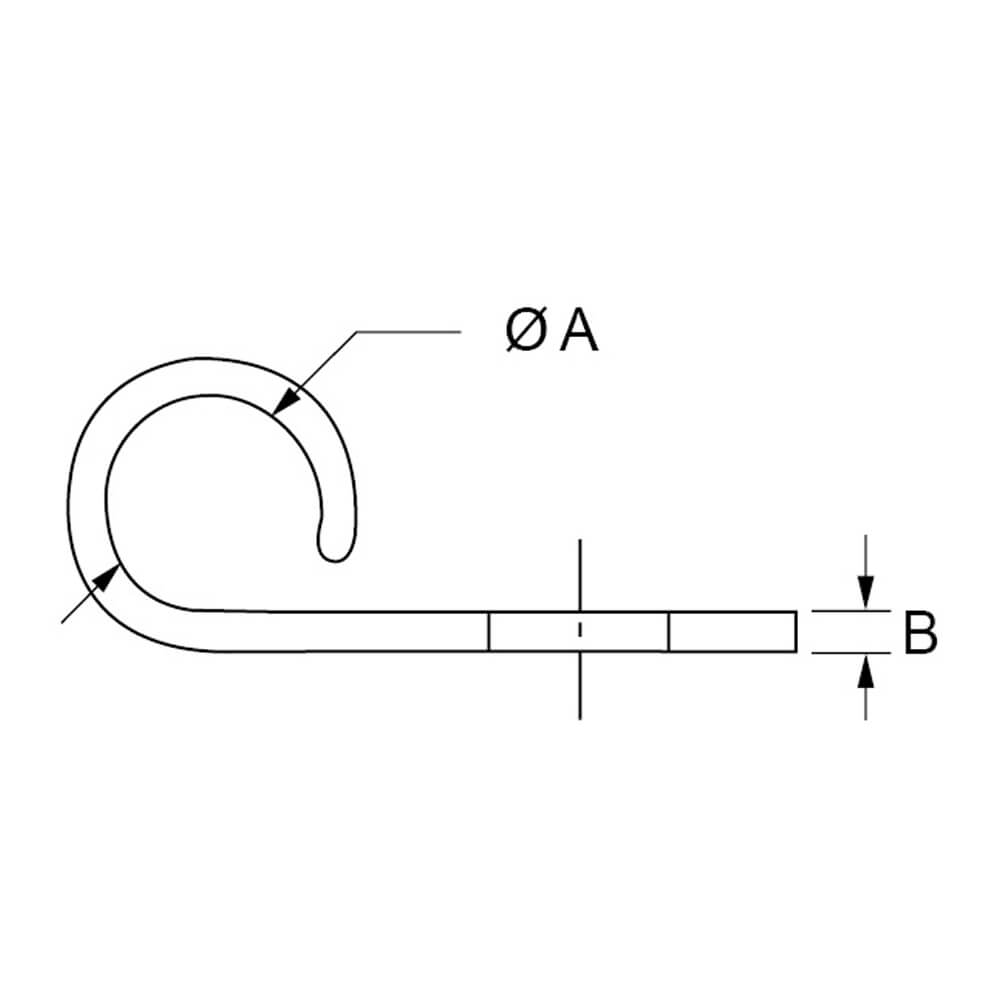

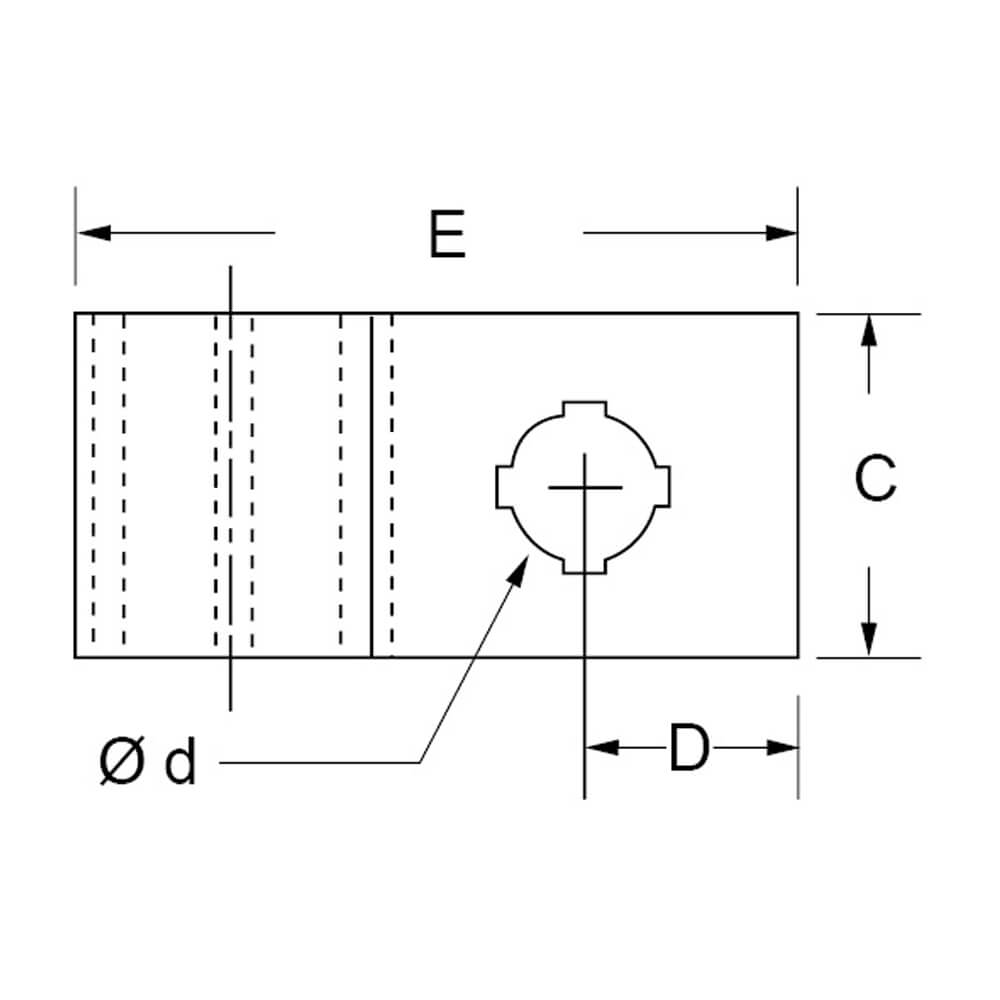

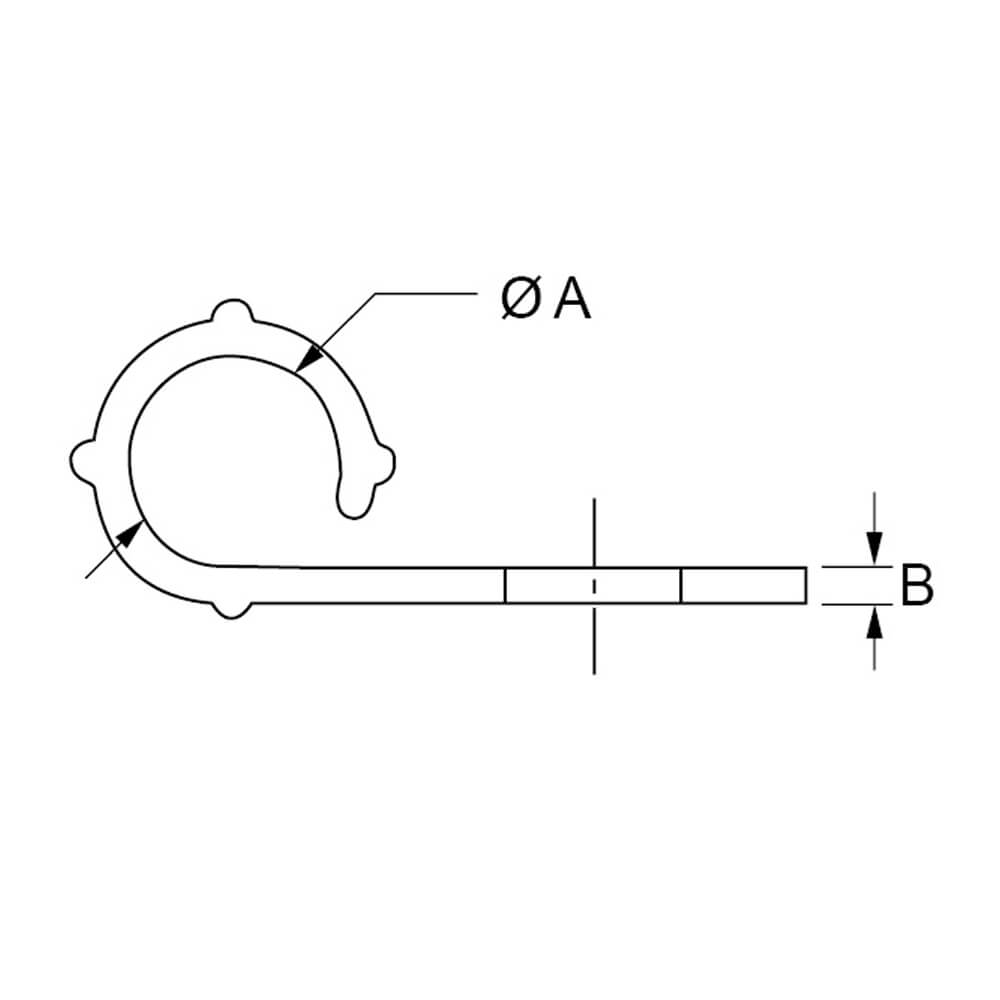

für Typ WHC-250-01 bis WHC-375-01-SHL

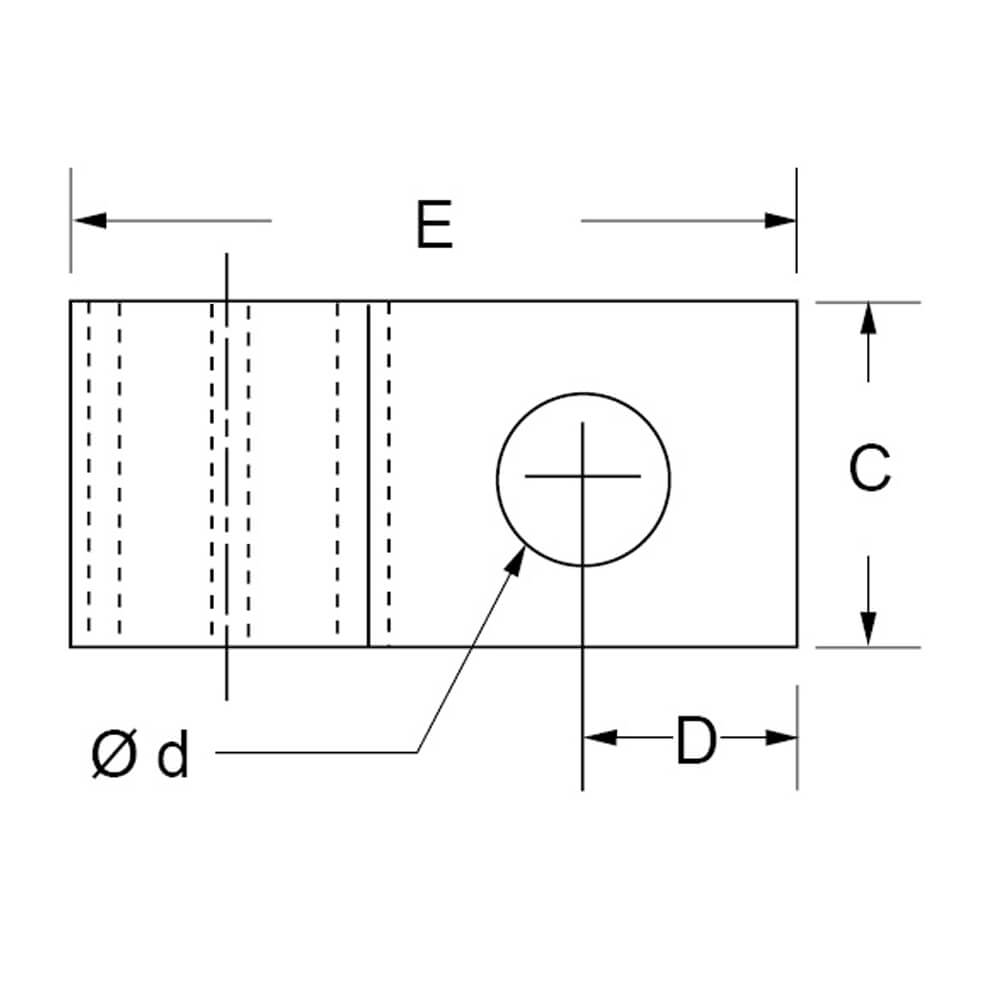

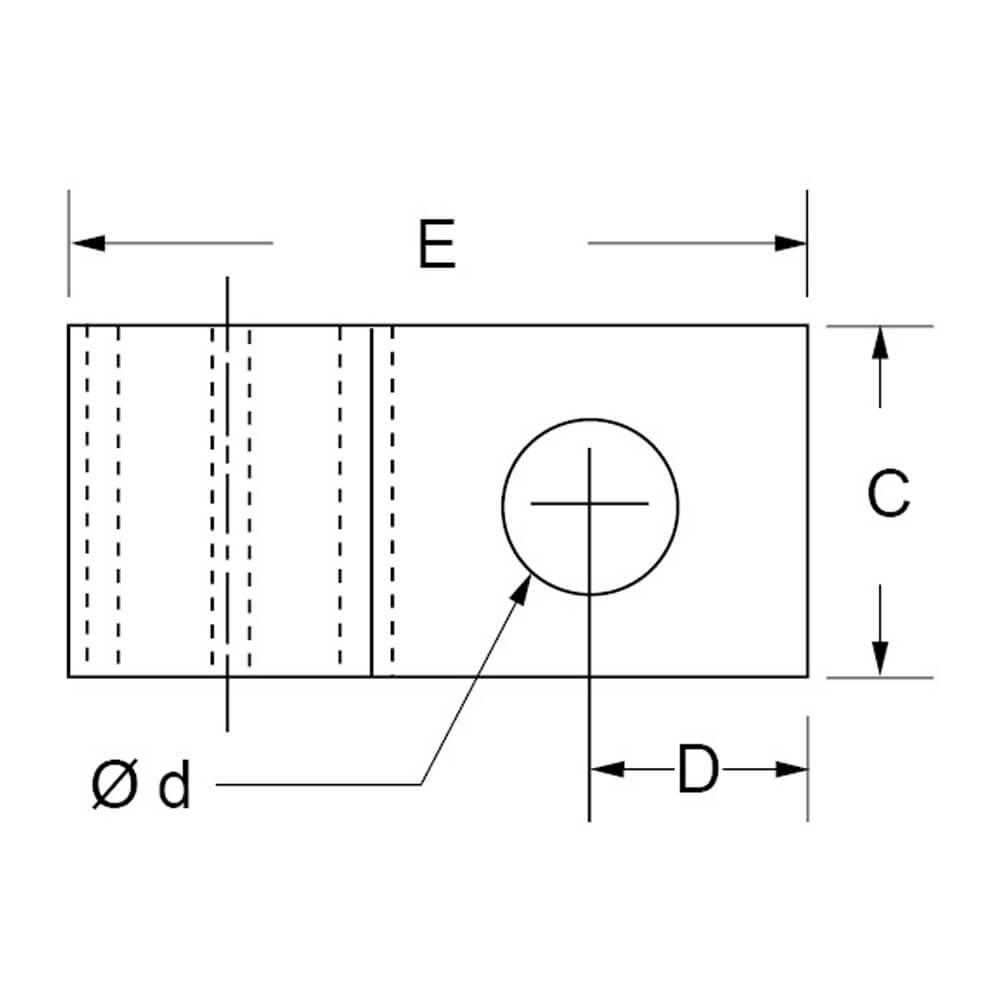

für Typ WHC-500-01 bis WHC-1500-01
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | ØA (mm) | B (mm) | C (mm) | D (mm) | Ød (mm) | E (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|
| 2200961 | WHC-125-01 | 3,2 | 1,3 | 8,4 | 5,8 | 4,0 | 19,1 | Anfrage | |
| 2200962 | WHC-250-01 | 6,4 | 1,0 | 10,2 | 6,4 | 5,0 | 21,1 | Anfrage | |
| 2200962S | WHC-250-01-SHL* | 6,0 | 1,5 | 10,3 | 6,3 | 5,2 | 21,2 | Anfrage | |
| 2200963 | WHC-375-01 | 9,5 | 1,3 | 10,2 | 4,8 | 5,0 | 21,1 | Anfrage | |
| 2200963S | WHC-375-01-SHL* | 9,2 | 1,3 | 10,2 | 4,4 | 5,2 | 20,7 | Anfrage | |
| 2200964 | WHC-500-01 | 12,7 | 1,8 | 10,2 | 6,35 | 5,08 | 29,5 | Anfrage | |
| 2200965 | WHC-625-01 | 15,9 | 2,0 | 12,7 | 4,8 | 5,0 | 28,6 | Anfrage | |
| 2200966 | WHC-750-01 | 19,1 | 2,0 | 12,7 | 4,8 | 5,0 | 32,5 | Anfrage | |
| 2200967 | WHC-1000-01 | 25,4 | 2,3 | 12,7 | 4,8 | 5,0 | 38,9 | Anfrage | |
| 2200968 | WHC-1500-01 | 38,1 | 2,5 | 12,7 | 4,8 | 5,0 | 53,9 | Anfrage |
