Twin Aderendhülsen isoliert
Merkmale
- isolierte Aderendhülsen
- Einführungstrichter aus Polypropylen
- wärmebeständig bis +105°C
- Material: E-Cu, galvanisch verzinnt (min. 3µm)

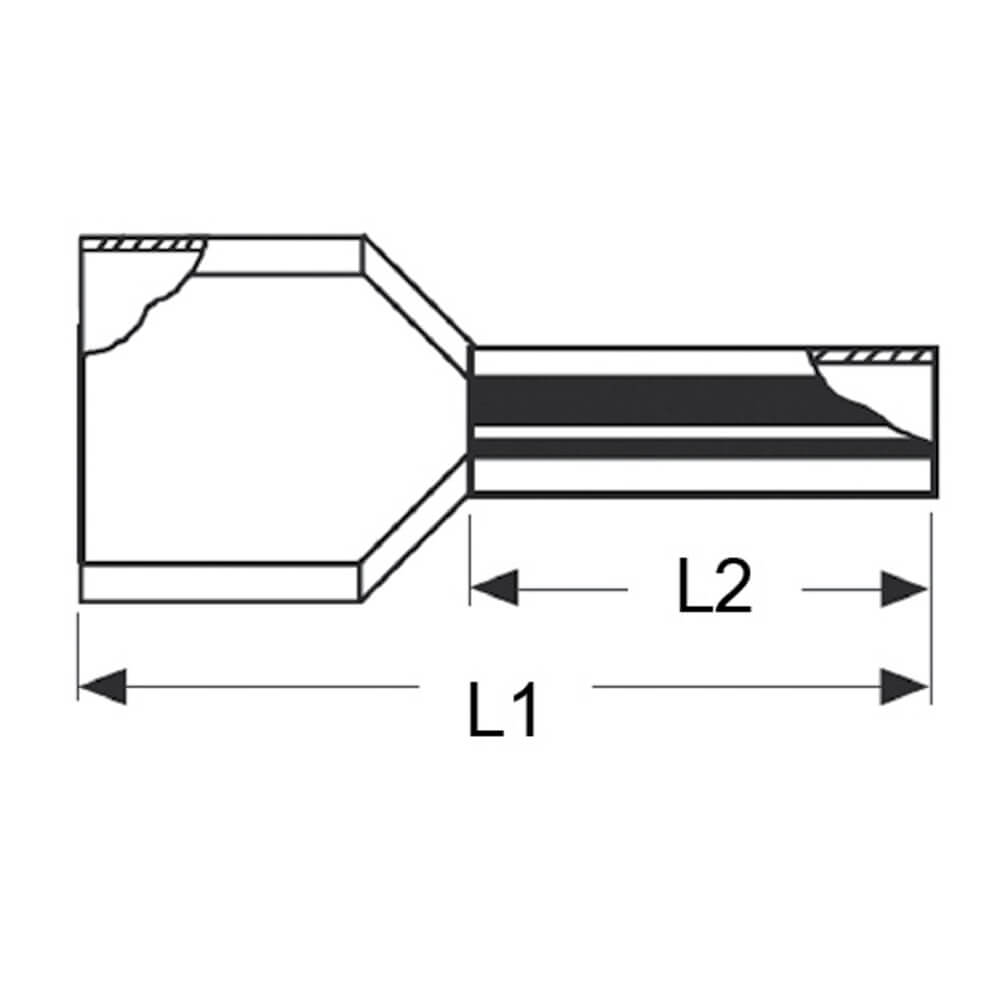

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten → DIN 46228/4
| Art.-Nr. | Größe (mm²) | L1 (mm) | L2 (mm) | Farbe | Datenblatt | |
|---|---|---|---|---|---|---|
| 30005051 | 2x 0,50 | 15,0 | 8,0 N | weiß | Anfrage | |
| 30005071 | 2x 0,75 | 15,0 | 8,0 N | grau | Anfrage | |
| 30005072 | 2x 0,75 | 17,0 | 10,0 L | grau | Anfrage | |
| 30005101 | 2x 1,0 | 15,0 | 8,0 N | rot | Anfrage | |
| 30005102 | 2x 1,0 | 17,0 | 10,0 L | rot | Anfrage | |
| 30005103 | 2x 1,0 | 19,0 | 12,0 XL | rot | Anfrage | |
| 30005104 | 2x 1,0 | 25,0 | 18,0 XXL | rot | Anfrage | |
| 30005151 | 2x 1,5 | 16,0 | 8,0 N | schwarz | Anfrage | |
| 30005152 | 2x 1,5 | 20,0 | 12,0 L | schwarz | Anfrage | |
| 30005153 | 2x 1,5 | 26,0 | 18,0 XL | schwarz | Anfrage | |
| 30005251 | 2x 2,5 | 18,5 | 10,0 N | blau | Anfrage | |
| 30005252 | 2x 2,5 | 21,5 | 13,0 L | blau | Anfrage | |
| 30005401 | 2x 4,0 | 23,0 | 12,0 N | grau | Anfrage | |
| 30005601 | 2x 6,0 | 26,0 | 14,0 N | gelb | Anfrage | |
| 30005111 | 2x 10,0 | 26,0 | 14,0 N | rot | Anfrage | |
| 30005171 | 2x 16,0 | 30,0 | 14,0 N | blau | Anfrage |
Typen, Maße und weitere Daten → Farbreihe 1
| Art.-Nr. | Größe (mm²) | L1 (mm) | L2 (mm) | Farbe | Datenblatt | |
|---|---|---|---|---|---|---|
| 30007021 | 2x 0,25 | 15,0 | 8,0 N | violett | Anfrage | |
| 30005051 | 2x 0,50 | 15,0 | 8,0 N | weiß | Anfrage | |
| 30007071 | 2x 0,75 | 15,0 | 8,0 N | hellblau | Anfrage | |
| 30007072 | 2x 0,75 | 17,0 | 10,0 L | hellblau | Anfrage | |
| 30005101 | 2x 1,0 | 15,0 | 8,0 N | rot | Anfrage | |
| 30005102 | 2x 1,0 | 17,0 | 10,0 L | rot | Anfrage | |
| 30005103 | 2x 1,0 | 19,0 | 12,0 XL | rot | Anfrage | |
| 30005104 | 2x 1,0 | 25,0 | 18,0 XXL | rot | Anfrage | |
| 30005151 | 2x 1,5 | 16,0 | 8,0 N | schwarz | Anfrage | |
| 30005152 | 2x 1,5 | 20,0 | 12,0 L | schwarz | Anfrage | |
| 30005153 | 2x 1,5 | 26,0 | 18,0 XL | schwarz | Anfrage | |
| 30007251 | 2x 2,5 | 18,5 | 10,0 N | grau | Anfrage | |
| 30007252 | 2x 2,5 | 21,5 | 13,0 L | grau | Anfrage | |
| 30007401 | 2x 4,0 | 23,0 | 12,0 N | orange | Anfrage | |
| 30007601 | 2x 6,0 | 26,0 | 14,0 N | grün | Anfrage | |
| 30007111 | 2x 10,0 | 26,0 | 14,0 N | braun | Anfrage | |
| 30007171 | 2x 16,0 | 30,0 | 14,0 N | elfenbein | Anfrage |
Typen, Maße und weitere Daten → Farbreihe 2
| Art.-Nr. | Größe (mm²) | L1 (mm) | L2 (mm) | Farbe | Datenblatt | |
|---|---|---|---|---|---|---|
| 30006021 | 2x 0,25 | 15,0 | 8,0 N | hellblau | Anfrage | |
| 30006031 | 2x 0,34 | 15,0 | 8,0 N | türkis | Anfrage | |
| 30006051 | 2x 0,50 | 15,0 | 8,0 N | orange | Anfrage | |
| 30006071 | 2x 0,75 | 15,0 | 8,0 N | weiß | Anfrage | |
| 30006072 | 2x 0,75 | 17,0 | 10,0 L | weiß | Anfrage | |
| 30006101 | 2x 1,0 | 15,0 | 8,0 N | gelb | Anfrage | |
| 30006102 | 2x 1,0 | 17,0 | 10,0 L | gelb | Anfrage | |
| 30006103 | 2x 1,0 | 19,0 | 12,0 XL | gelb | Anfrage | |
| 30006104 | 2x 1,0 | 25,0 | 18,0 XXL | gelb | Anfrage | |
| 30006151 | 2x 1,5 | 16,0 | 8,0 N | dunkelrot | Anfrage | |
| 30006152 | 2x 1,5 | 20,0 | 12,0 L | dunkelrot | Anfrage | |
| 30006153 | 2x 1,5 | 26,0 | 18,0 XL | dunkelrot | Anfrage | |
| 30005251 | 2x 2,5 | 18,5 | 10,0 N | blau | Anfrage | |
| 30005252 | 2x 2,5 | 21,5 | 13,0 L | blau | Anfrage | |
| 30005401 | 2x 4,0 | 23,0 | 12,0 N | grau | Anfrage | |
| 30006601 | 2x 6,0 | 26,0 | 14,0 N | schwarz | Anfrage | |
| 30006111 | 2x 10,0 | 26,0 | 14,0 N | elfenbein | Anfrage | |
| 30006171 | 2x 16,0 | 30,0 | 14,0 N | grün | Anfrage |
