TCG Wärmeleitpaste
Merkmale
- sehr anwenderfreundliches, vorgehärtetes, einkomponentiges Material
- deutlich geringere mechanische Belastung empfindlicher Komponenten (selbst im Gegensatz zu den weichsten Gap Pads)
- beste Lösung, wenn mehrere Bauteile mit einem Kühlkörper verbunden werden
- hohe Wärmeleitfähigkeit
- geringer thermischer Widerstand
- für automatische Beschichtung geeignet
- gute maschinelle Bearbeitbarkeit
- ohne Öl → keine Umweltbelastung
- in Tuben à 50ml und à 300ml lieferbar
Anwendungsbereiche
- Halbleiter und Kühlkörper
- Leitungswiderstände und Gehäuse
- Temperaturregler
- thermoelektrische Kühlungen
- CPUs und GPUs
Technische Daten
Eigenschaften
| TCG Wärmeleitpaste | TCG-300 | TCG-500 | Testmethode |
|---|---|---|---|
| Optik | rosa Paste | dunkelgraue Paste | Sichtkontrolle |
| Dichte (g/cc) | 3,2±0,5 | 3,1±0,5 | ASTM D 792 |
| Wärmeleitfähigkeit (W/mK) | 3,2±0,25 | 5,0±0,5 | ASTM D 5470 |
| Thermischer Widerstand @20psi (°C in²/W) | ≤0,08 | ≤0,06 | ASTM D 5470 |
| Durchbruchspannung (kV/mm) | ≥8,0 | ≥2,5 | ASTM D 149 |
| spezifischer Durchgangswiderstand (Ω.cm) | ≥1 x 1012 | ≥1 x 1010 | ASTM D 257 |
| Verflüchtigungspunkt (200°C, 24h, ppm) | ≤200 | ≤200 | GB269-85 |
| 50% momentane Druckspannung (psi) | <10 | <10 | GB/T 7757-2009 |
| 50% statische Druckspannung (psi) | <1 | <1 | GB/T 7757-2009 |
| Extrusionsgeschwindigkeit @ 90psi (g/min) | ≥15 | ≥15 | φ2,41mm EFD Injection head |
| Haftkraft (psi) | <15 | <15 | - |
| Temperaturbereich (°C) | -50 bis +150 | -50 bis +150 | IEC 60068-2-14 |
| Lagertemperatur (°C) | 25 (6 Monate) 4 (12 Monate) | 25 (6 Monate) 4 (12 Monate) | - |
Lagerbedingungen
- bei Raumtemperatur trocken und verschlossen aufbewahren
- während der Lagerzeit darauf achten, dass die Paste vor äußeren Einflüssen geschützt wird, um die Performance zu erhalten

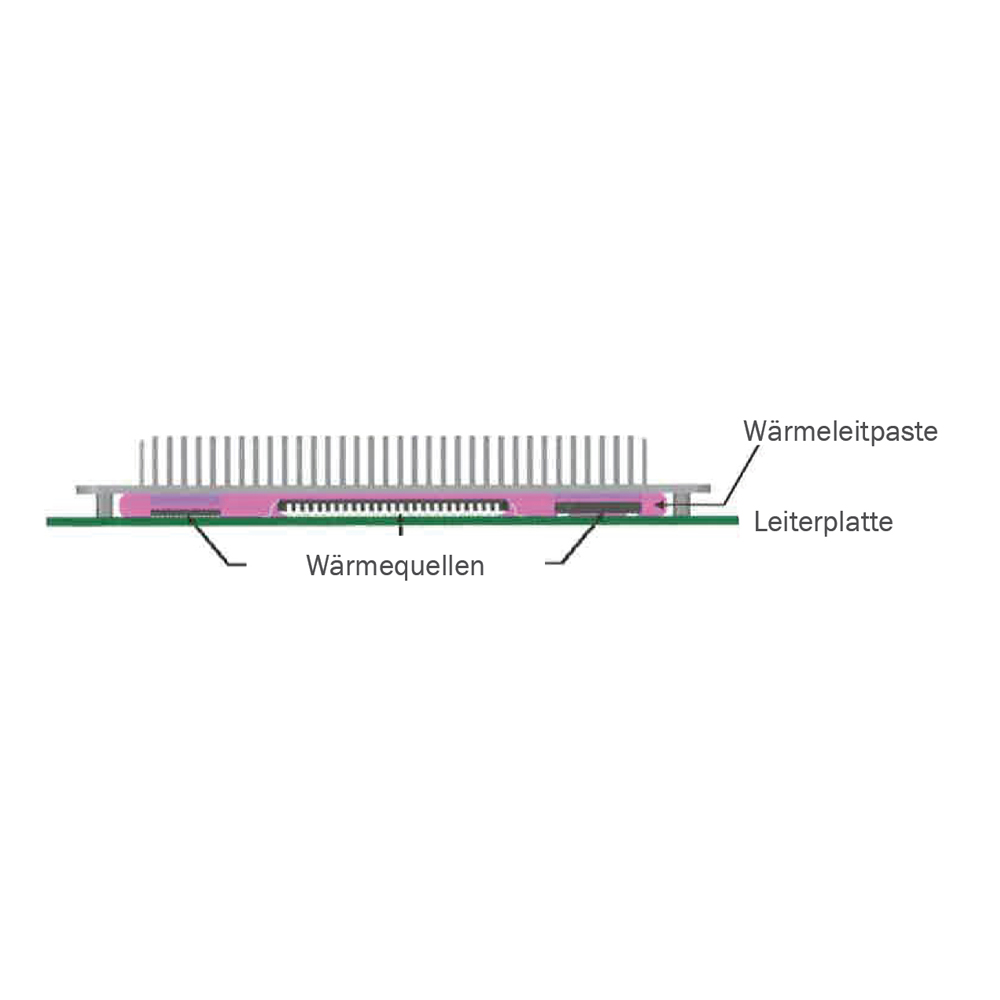

Anwendungsbeispiel
Leiterplatte
