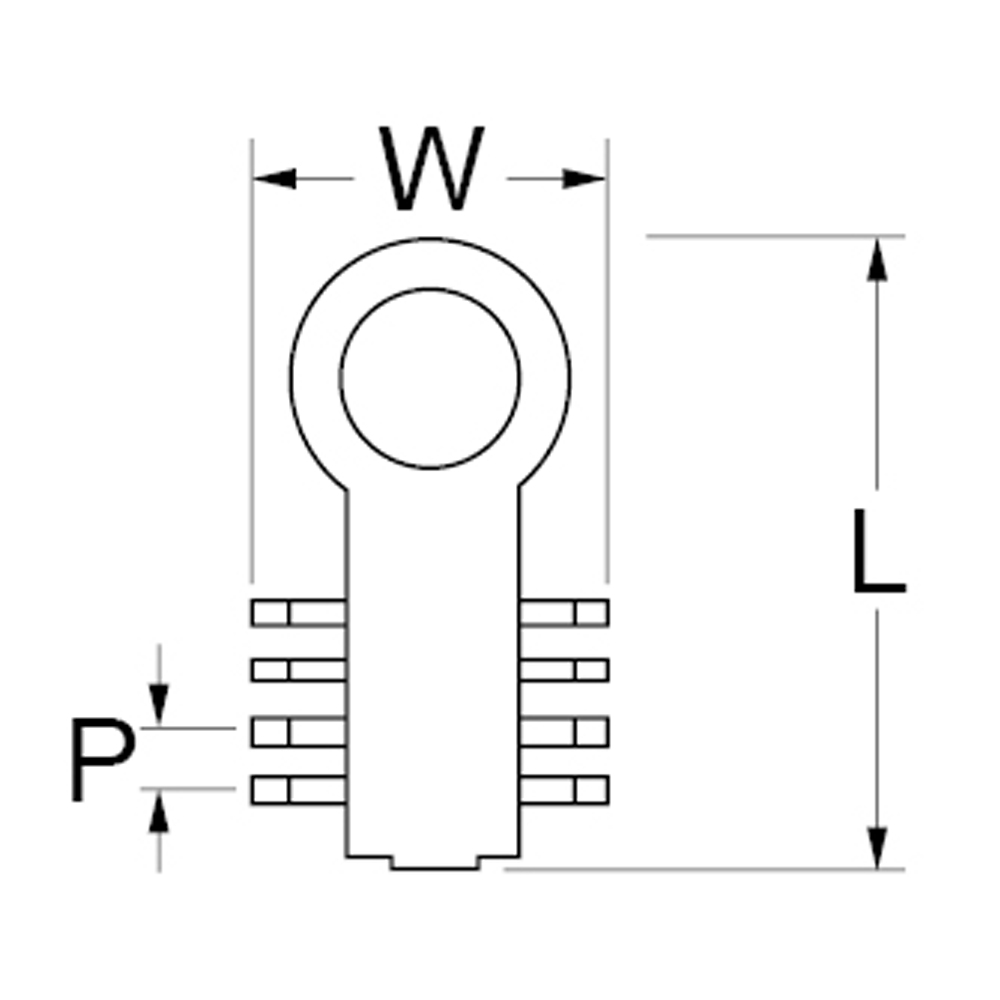

Typ SD00405

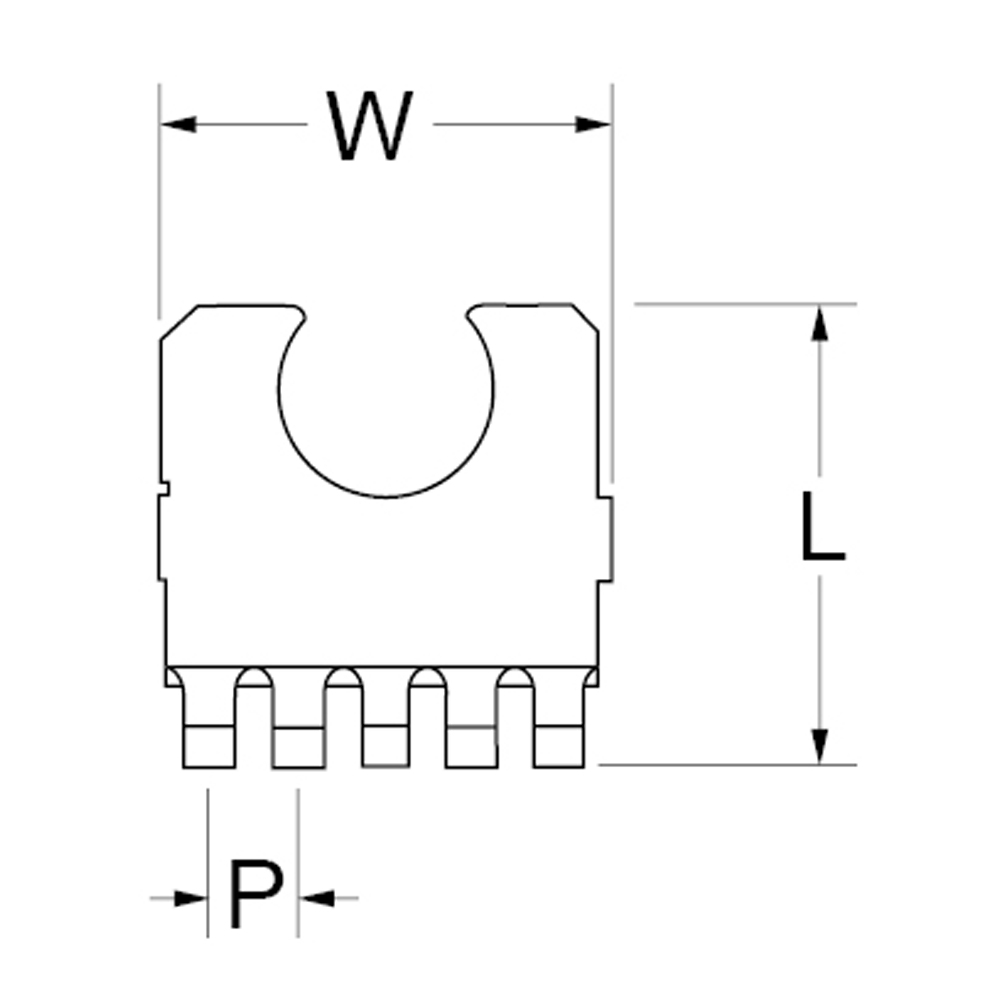

Typ SD01138

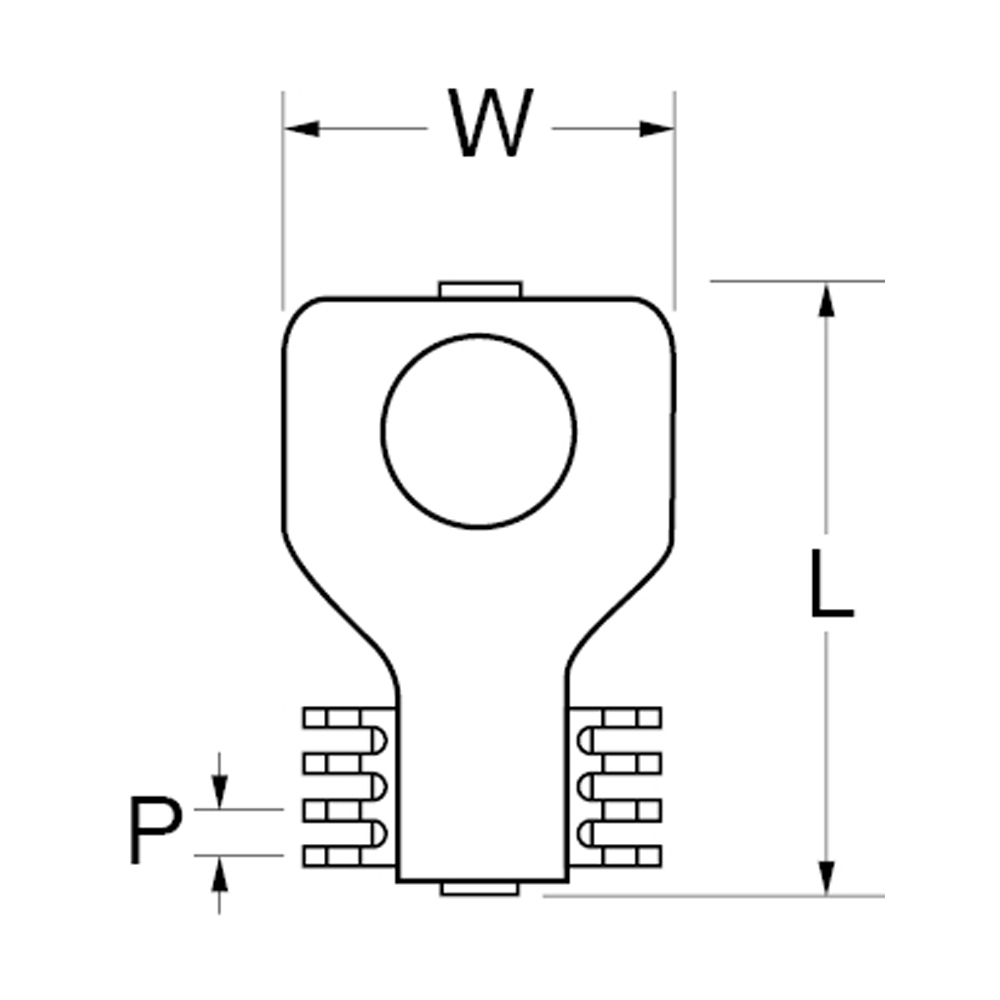

Typ SD00433

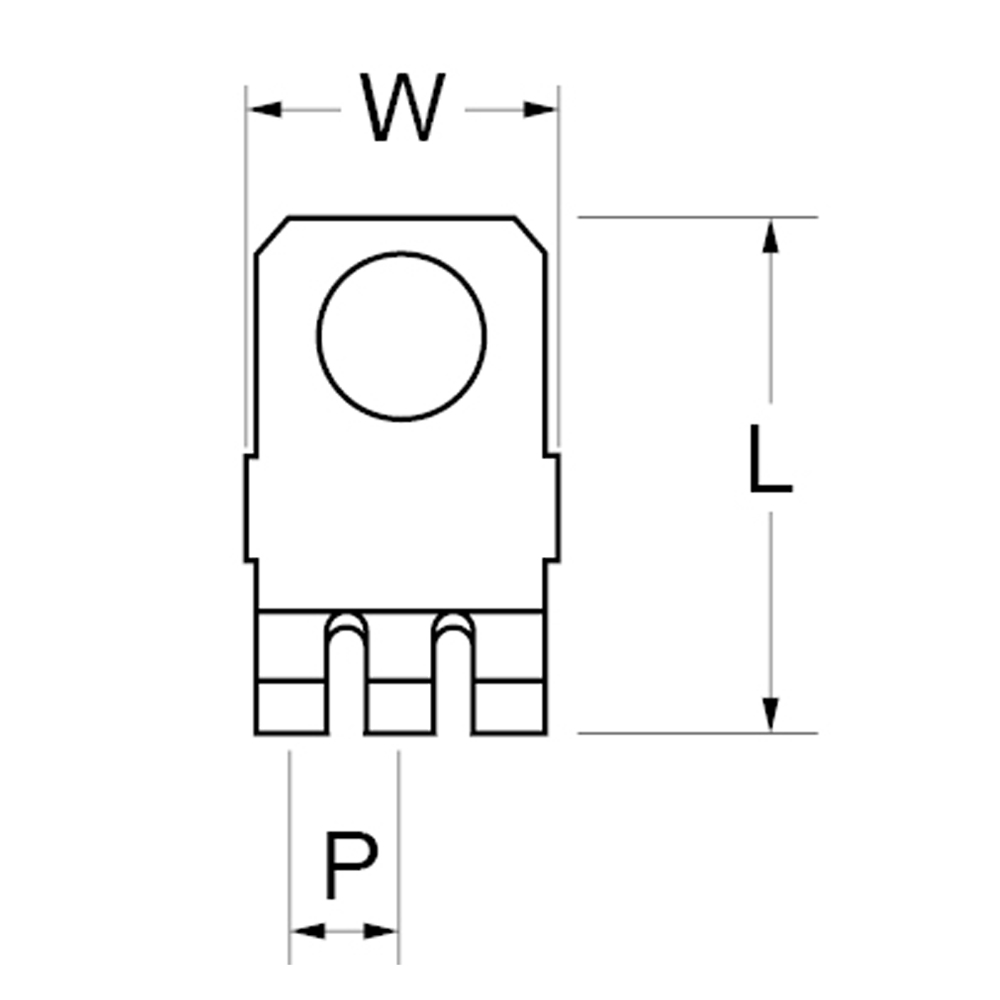

Typ SD01218

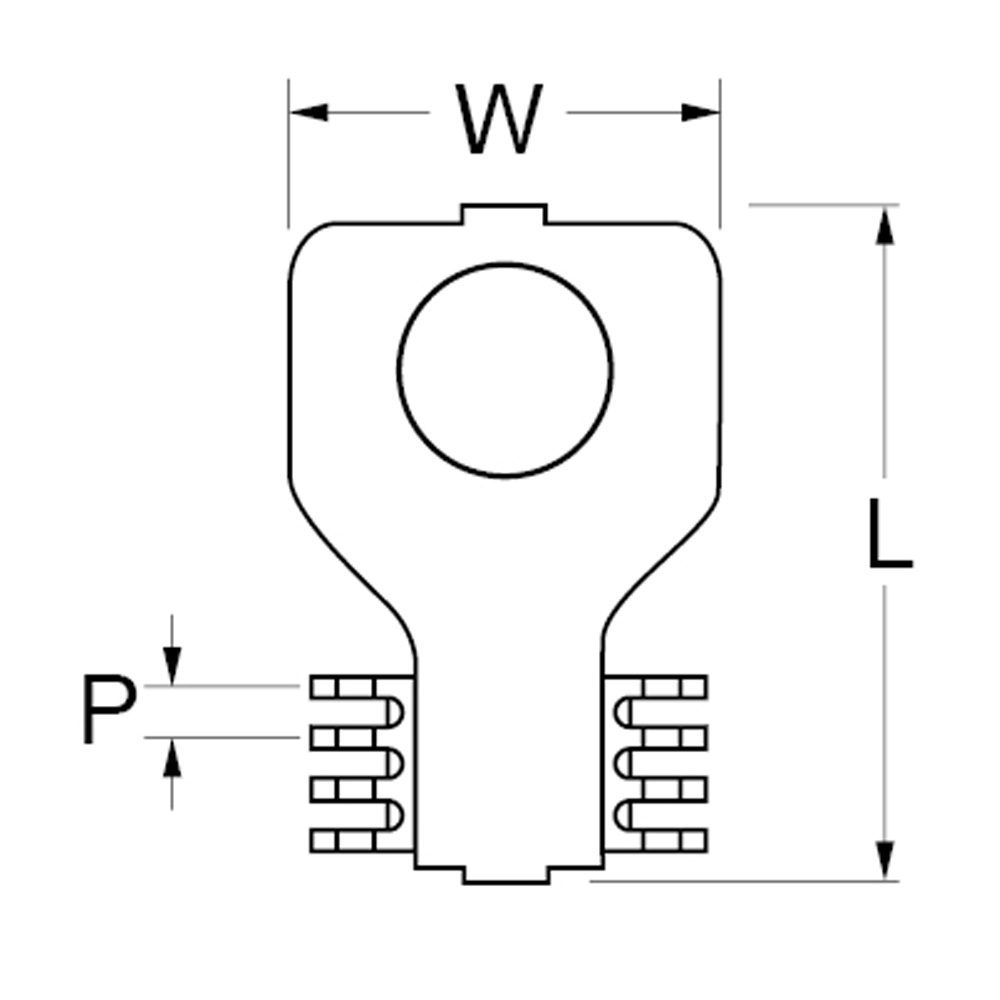

Typ SD01228, Typ SD01255

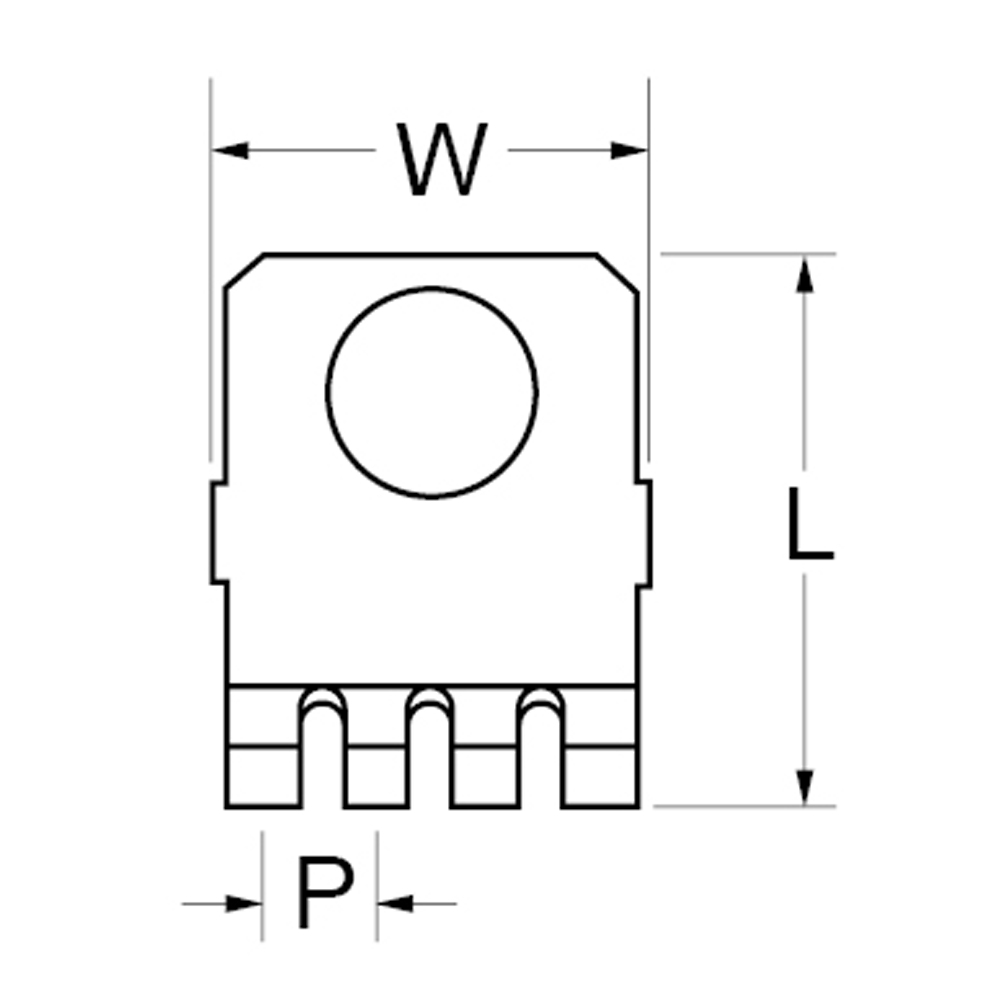

Typ SD01294

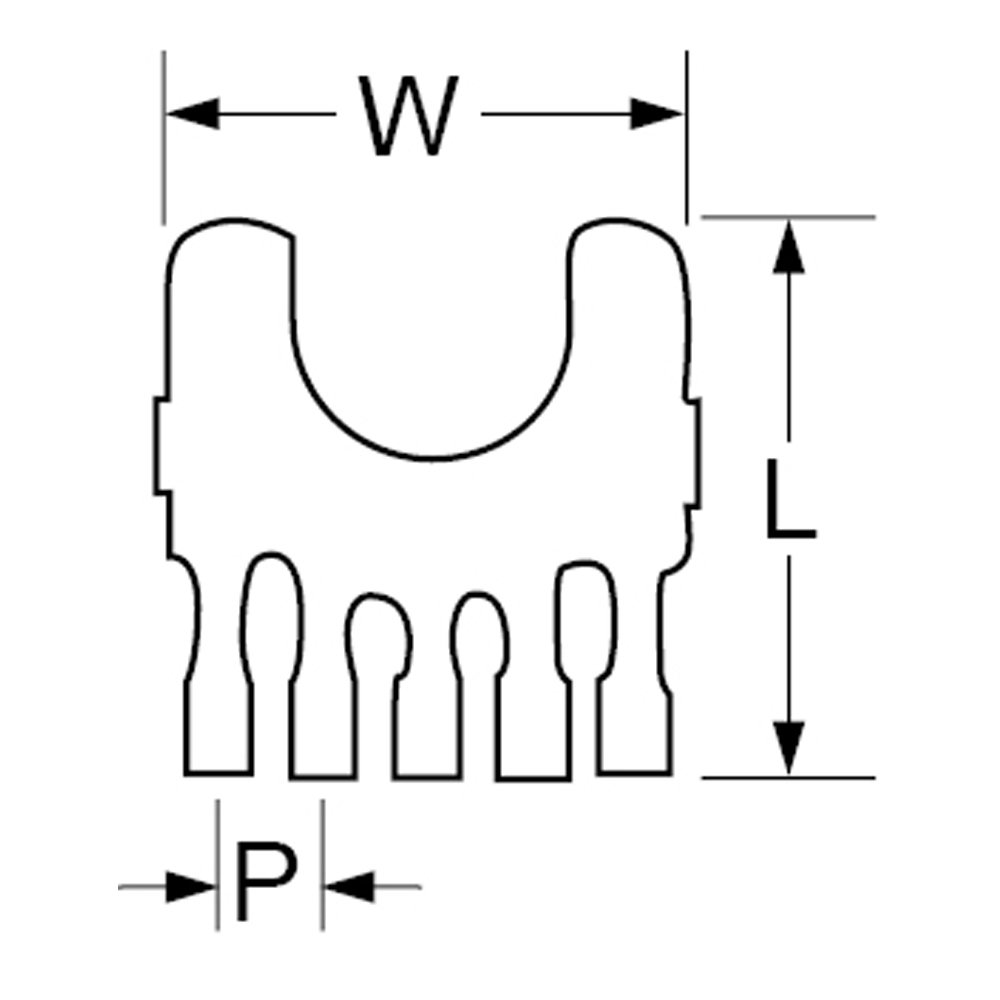

Typ SD01387

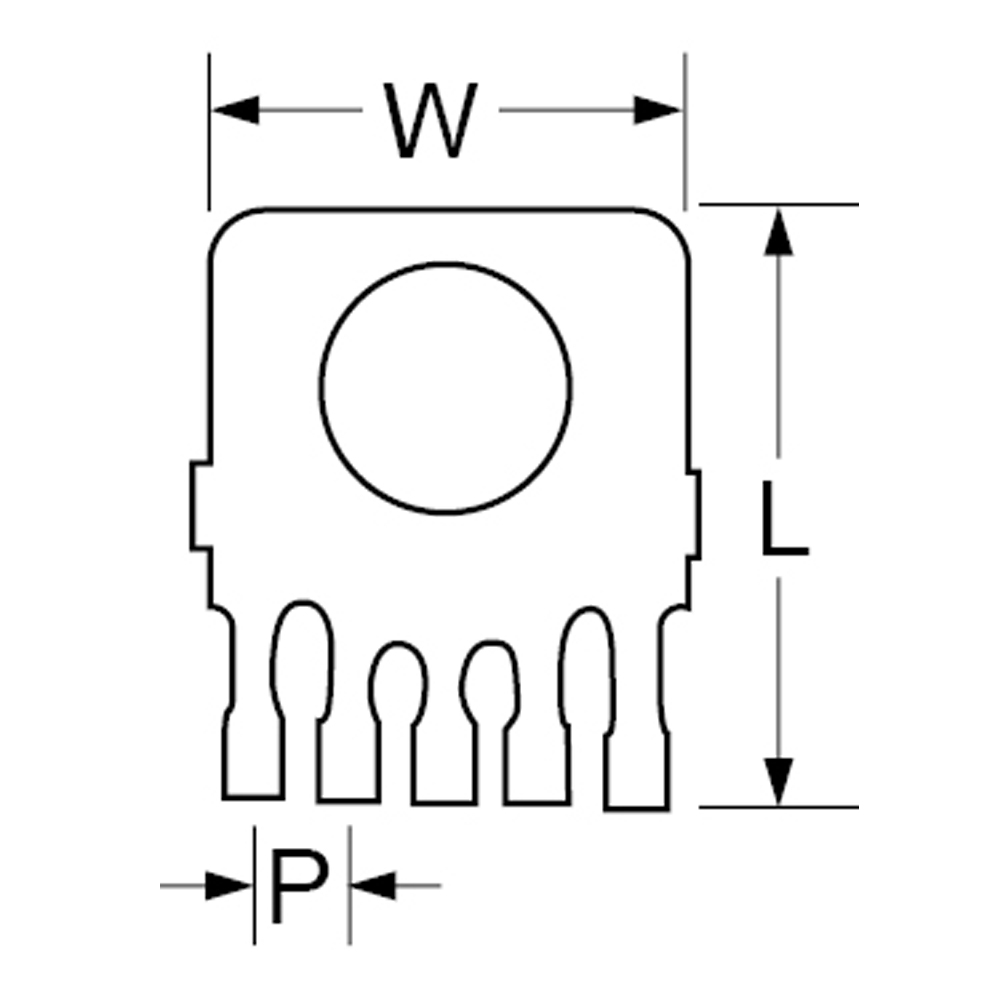

Typ SD01388

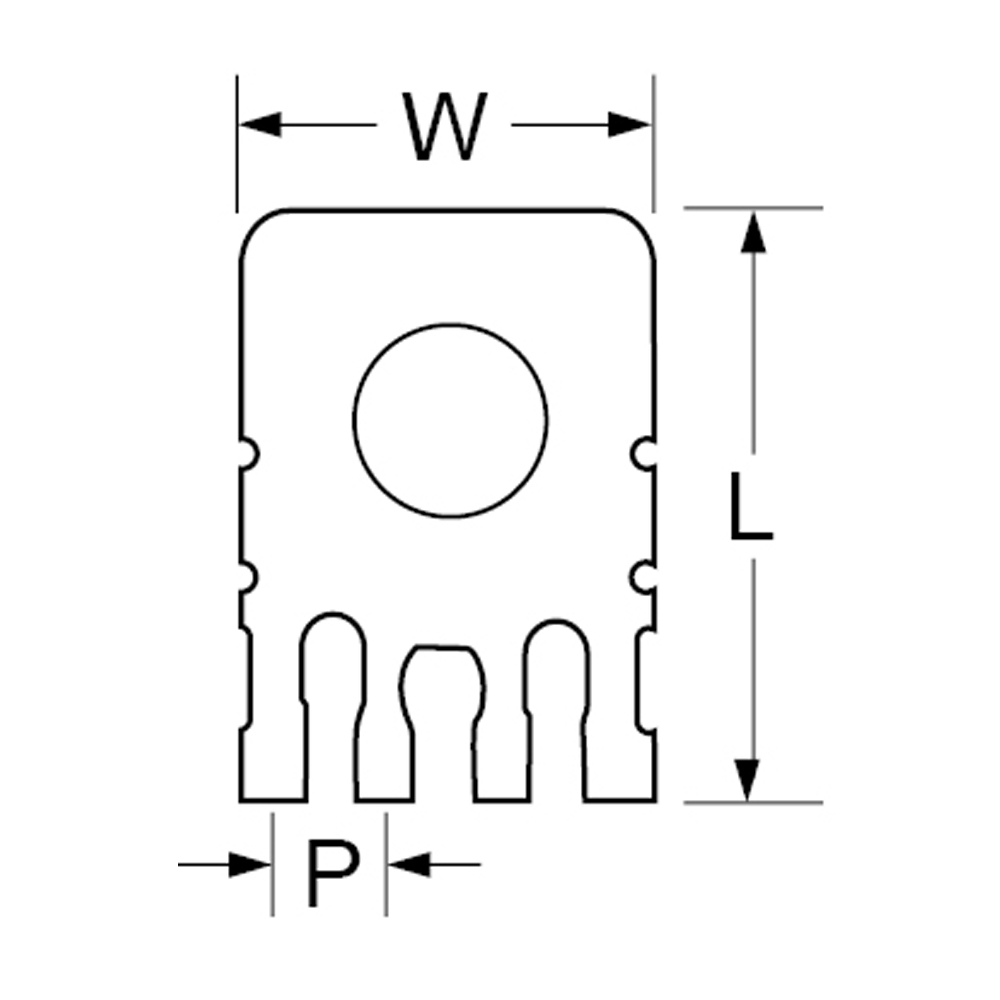

Typ SD01480
Typ SD01506

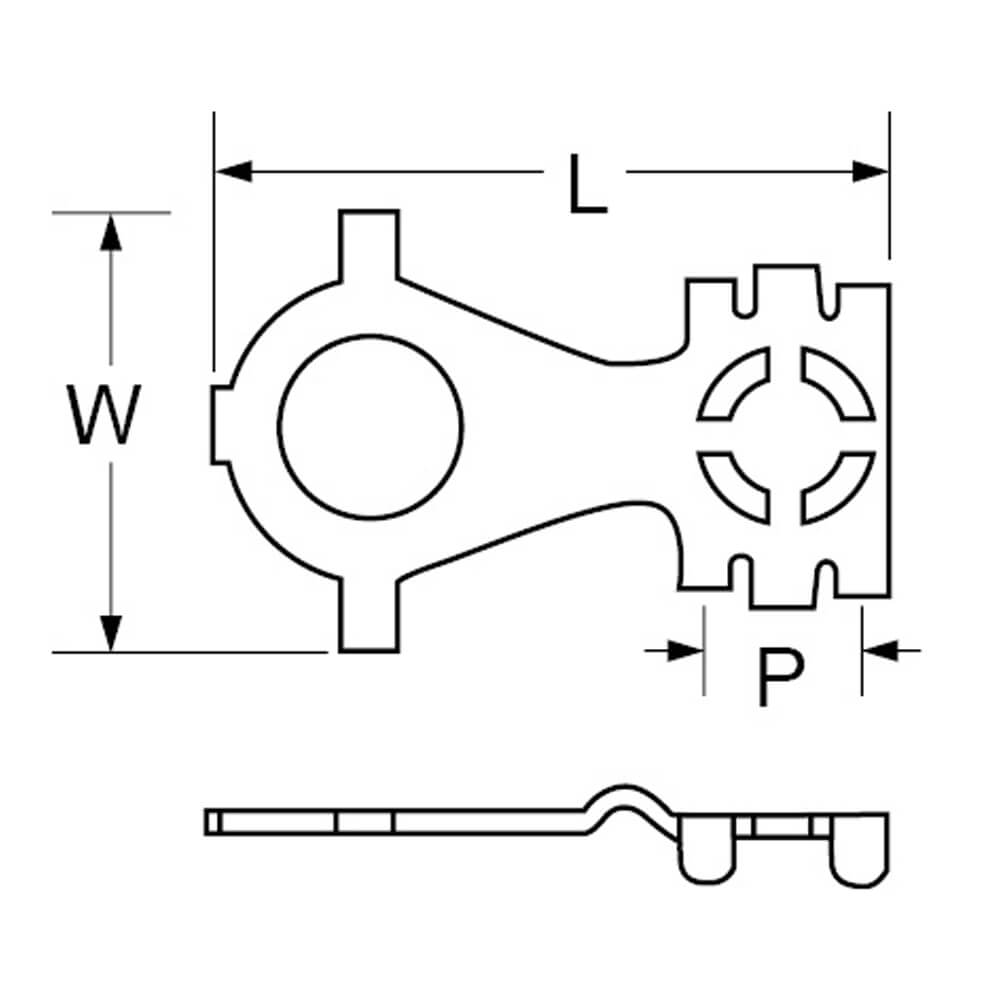

Typ SD01688
SD Ground Terminal
Merkmale
- Masse- / Erdungsanschlüsse für Leiterplatten
- für SMT-Bestückung
- Materialstärke: siehe Tabelle
- Material: Kupfer verzinnt bzw. Messing verzinnt

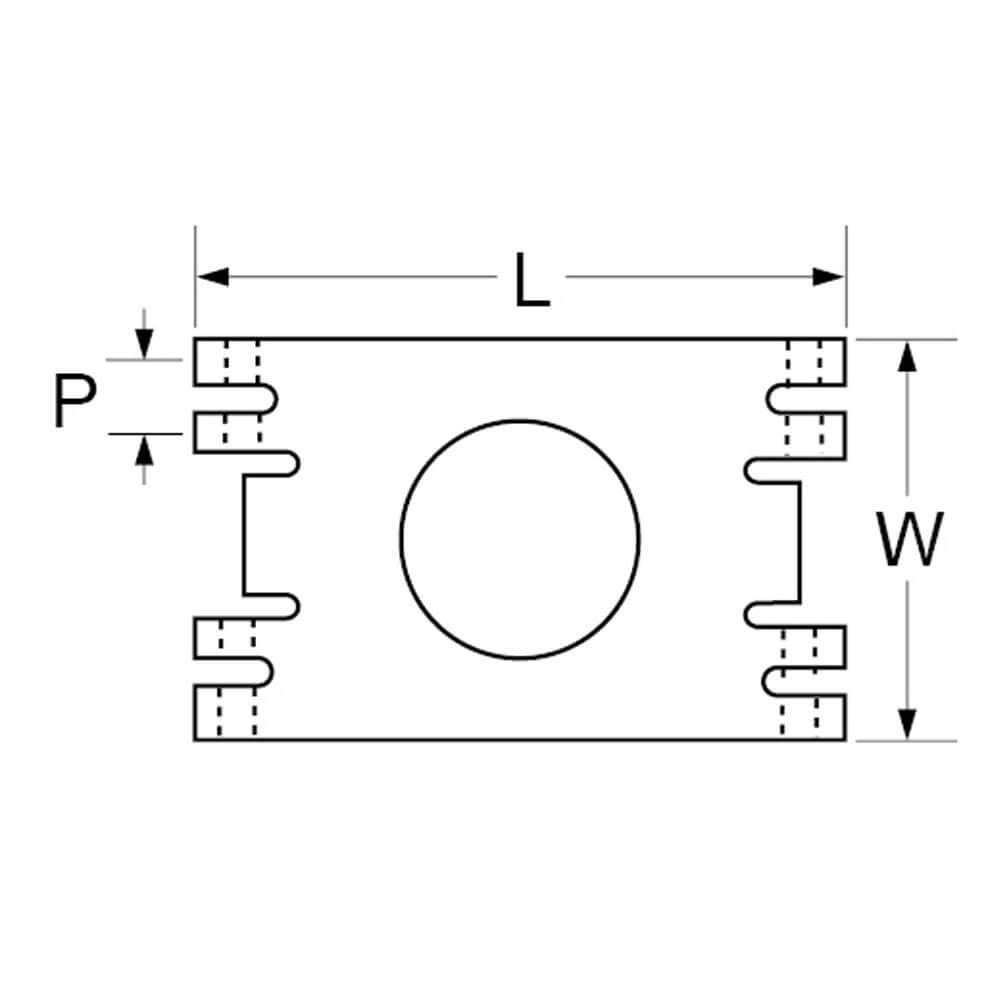

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | L (mm) | W (mm) | P (mm) | Loch-Ø (mm) | für Schraube | Materialstärke (mm) | Material | Rollengröße (Stck.) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6110500 | SD00405 | 10,7 | 6,0 | 1,0 | 3,0 | M2,6 | 0,3 | Kupfer verzinnt | 2.000 | Anfrage | |
| 6110501 | SD01138 | 8,5 | 8,3 | 1,6 | 4,0 | M3 | 0,3 | Kupfer verzinnt | 2.000 | Anfrage | |
| 6110502 | SD00433 | 12,7 | 8,0 | 1,0 | 4,0 | M3 | 0,3 | Kupfer verzinnt | 2.000 | Anfrage | |
| 6110503 | SD01218 | 7,5 | 4,5 | 1,6 | 2,4 | M2 | 0,3 | Kupfer verzinnt | 3.000 | Anfrage | |
| 6110504 | SD01228 | 12,7 | 8,0 | 1,0 | 4,5 | M4 | 0,3 | Kupfer verzinnt | 2.000 | Anfrage | |
| 6110505 | SD01255 | 12,7 | 8,0 | 1,0 | 4,4 | M3 | 0,3 | Kupfer verzinnt | 2.000 | Anfrage | |
| 6110506 | SD01294 | 8,0 | 6,3 | 1,6 | 3,0 | M2,6 | 0,3 | Kupfer verzinnt | 2.000 | Anfrage | |
| 6110507 | SD01387 | 8,5 | 8,0 | 1,6 | 4,2 | M3 | 0,3 | Kupfer verzinnt | 3.000 | Anfrage | |
| 6110508 | SD01388 | 10,0 | 8,0 | 1,6 | 4,2 | M3 | 0,3 | Kupfer verzinnt | 3.000 | Anfrage | |
| 6110509 | SD01480 | 10,0 | 7,0 | 1,9 | 3,2 | M3 | 0,3 | Kupfer verzinnt | 3.000 | Anfrage | |
| 6110510 | SD01506 | 15,0 | 9,0 | 1,6 | 5,6 | M4 | 0,3 | Messing verzinnt | 1.500 | Anfrage | |
| 6110511 | SD01688 | 19,5 | 12,5 | 4,5 | 5,2 | M4 | 0,5 | Messing verzinnt | 1.000 | Anfrage |
