RD-CD3A Rotationsdämpfer

Merkmale

Rotationsdämpfer mit Ritzel, Modul 0,8 mit 11 Zähnen und 3mm Höhe
Clipmontage (frontseitig)
Gehäuse ultraschallverschweißt
Drehmomente: nach 20 U/min. bei 20°C → siehe Tabelle
Lebensdauer: 100.000 Zyklen (1 Zyklus = 1x vorwärts 150mm, 1x rückwärts 150mm ohne Pause bei 200 U/min.)
Temperaturbereich: -40°C bis +90°C
Material:
– Ritzel und Rotor: POM
– Basis: PA66 GF13
– Becher: PA66
– O-Ring: Silikon
– Flüssigkeit: Silikonöl
Farbe: schwarz
weitere Farben, Ausführungen und Abmessungen auf Anfrage

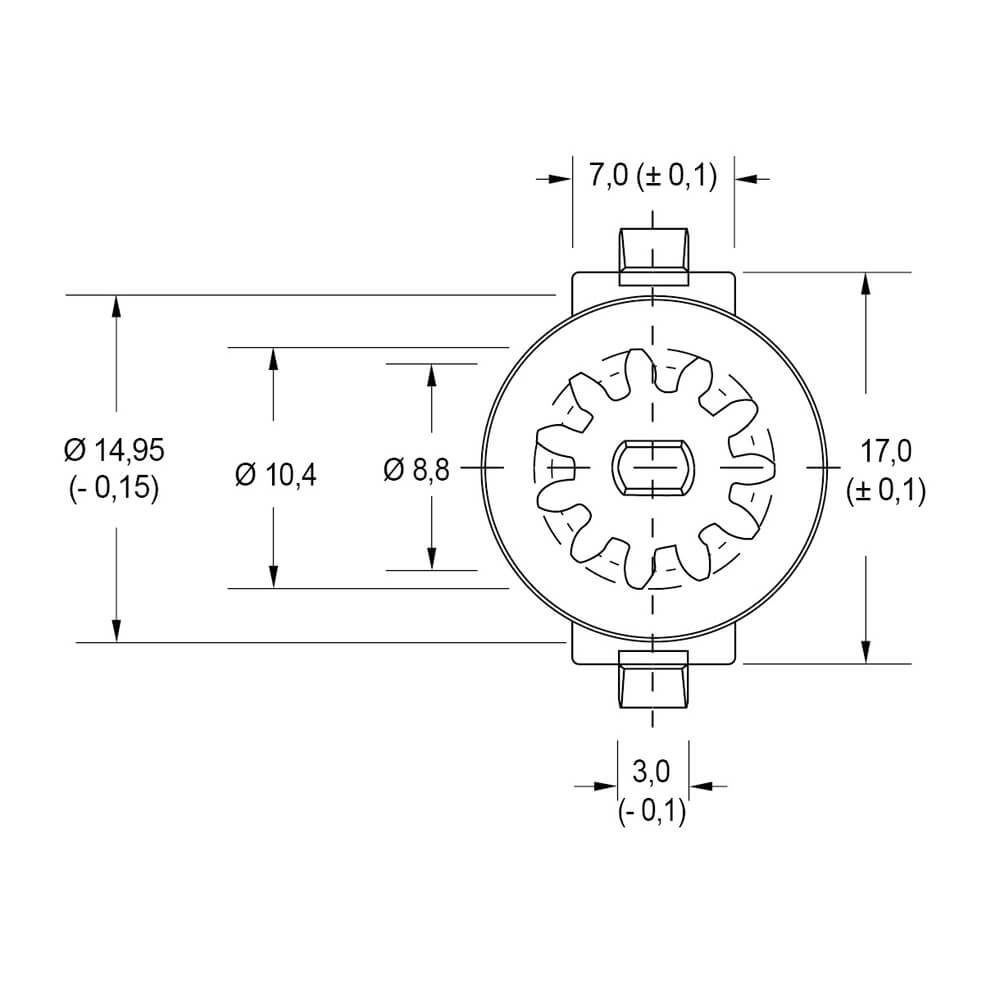

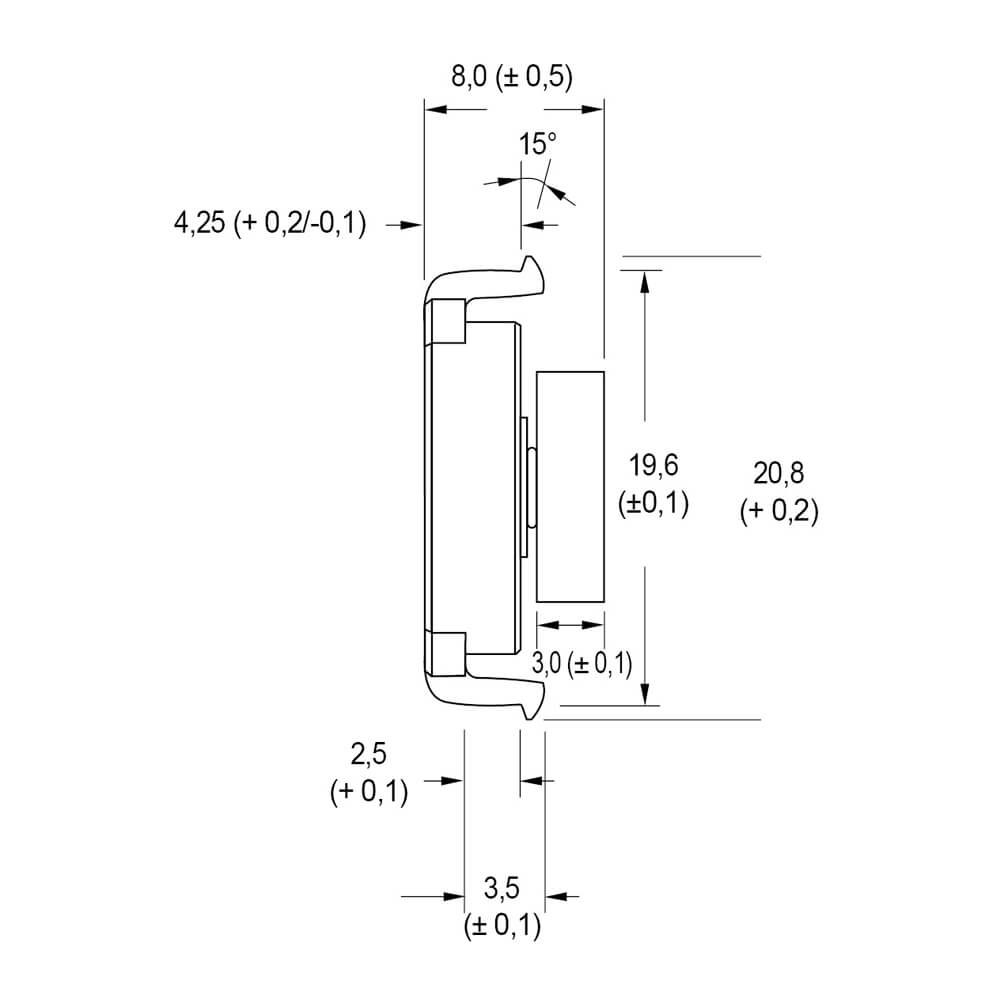

Technische Zeichnungen

Abmessungen in mm

Typen, Maße und weitere Daten

Art.-Nr.	Typ	Farbkennzeichnung	Drehmoment
17113012	RD-CD3A-012	beige	0,12 Ncm^±0,07	Anfrage
17113025	RD-CD3A-025	gelb	0,25 Ncm^±0,08	Anfrage
17113030	RD-CD3A-030	grün	0,30 Ncm^±0,10	Anfrage
17113045	RD-CD3A-045	braun	0,45 Ncm^±0,12	Anfrage
17113060	RD-CD3A-060	schwarz	0,60 Ncm^±0,17	Anfrage
17113095	RD-CD3A-095	rot	0,95 Ncm^±0,18	Anfrage
17113110	RD-CD3A-110	grau	1,10 Ncm^±0,20	Anfrage
17113120	RD-CD3A-120	blau	1,20 Ncm^±0,20	Anfrage
17113150	RD-CD3A-150	pink	1,50 Ncm^±0,25	Anfrage
17113220	RD-CD3A-220	orange	2,20 Ncm^±0,35	Anfrage
