RD-CA6 Rotationsdämpfer

Merkmale

Rotationsdämpfer mit Ritzel, Modul 0,8 mit 10 Zähnen und 3,5mm Höhe
Befestigung mittels Schrauben oder Spreiznieten
Gehäuse ultraschallverschweißt
Drehmomente: nach 20 U/min. bei 20°C → siehe Tabelle
Lebensdauer: 100.000 Zyklen (1 Zyklus = 1x vorwärts 150mm, 1x rückwärts 150mm ohne Pause bei 200 U/min.)
Temperaturbereich: -40°C bis +90°C
Material:
– Ritzel und Rotor: POM
– Basis: PA66 GF13
– Becher: PA66
– O-Ring: Silikon
– Flüssigkeit: Silikonöl
Farbe: schwarz
andere Drehmomente, Farben und Ausführungen mit Freilauf auf Anfrage

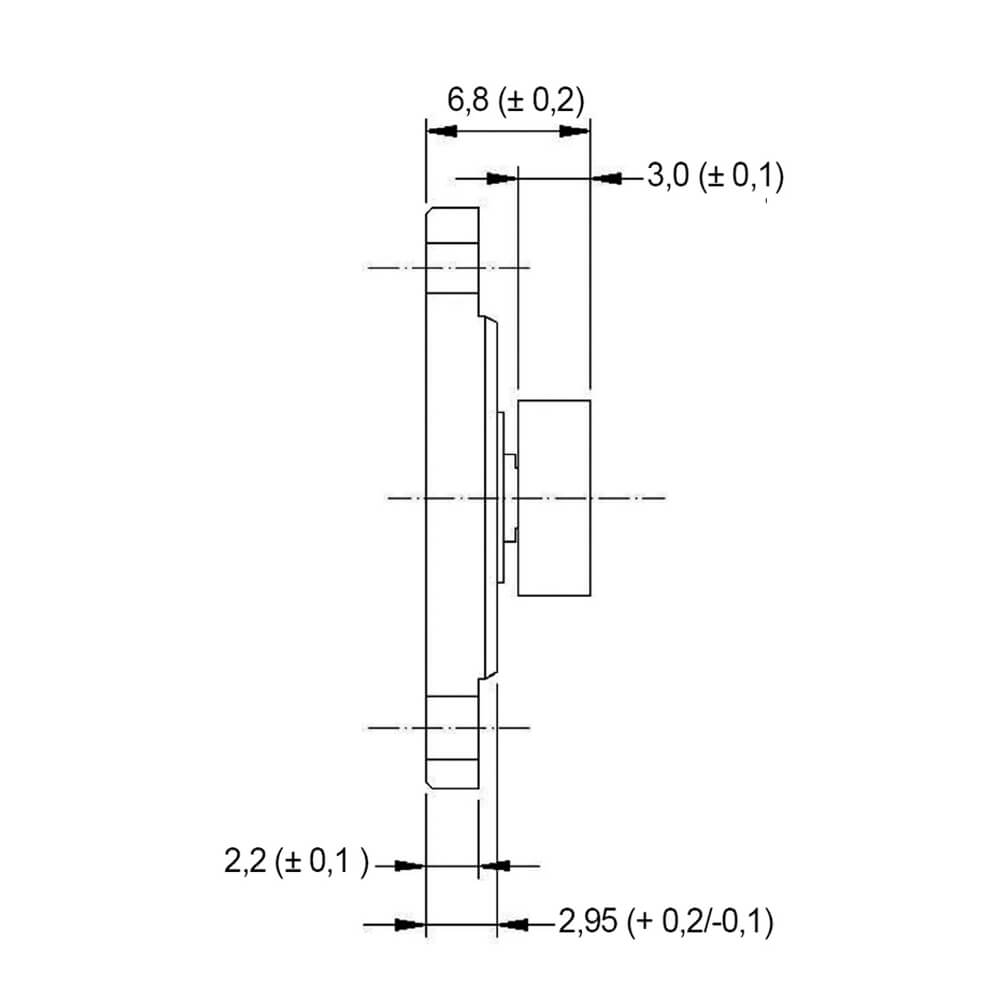

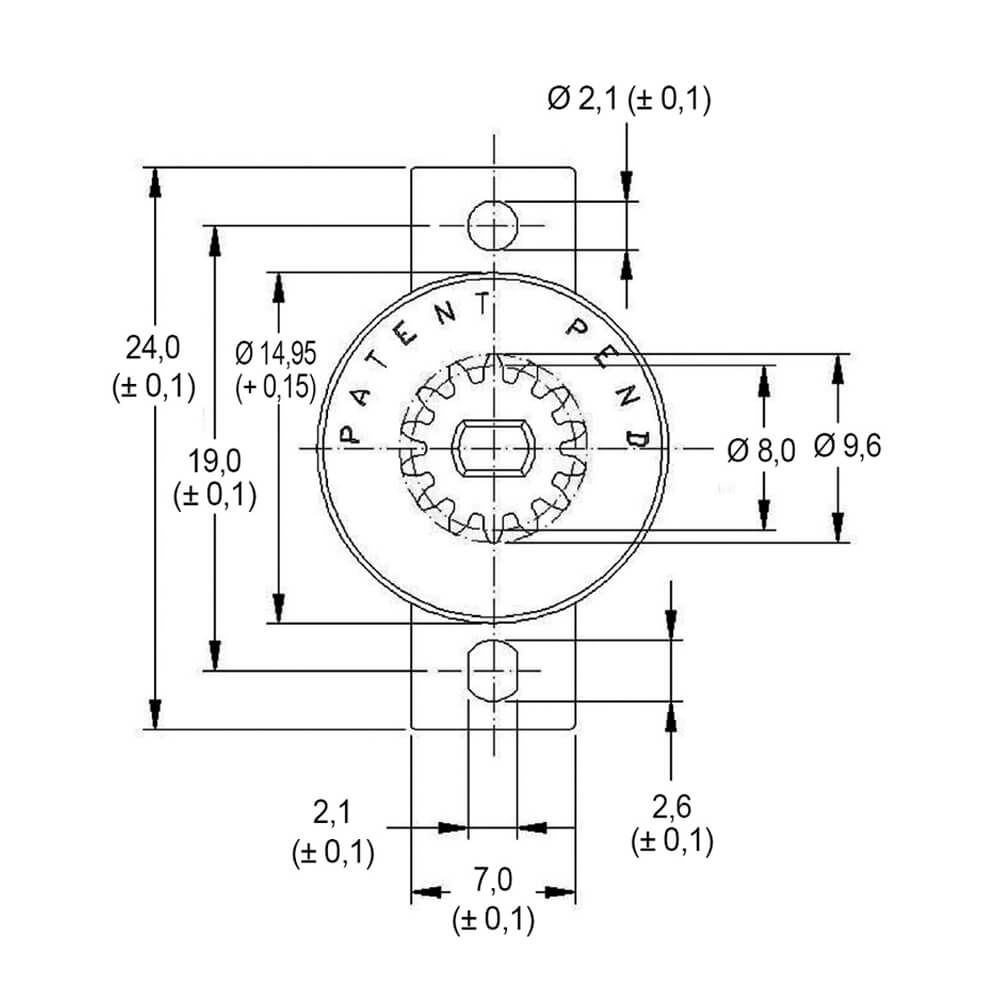

Technische Zeichnungen

Abmessungen in mm

Typen, Maße und weitere Daten

Art.-Nr.	Typ	Farbkennzeichnung	Drehmoment
17119012	RD-CA6-012	beige	0,12 Ncm^±0,07	Anfrage
17119025	RD-CA6-025	gelb	0,25 Ncm^±0,08	Anfrage
17119030	RD-CA6-030	grün	0,30 Ncm^±0,10	Anfrage
17119045	RD-CA6-045	braun	0,45 Ncm^±0,12	Anfrage
17119060	RD-CA6-060	schwarz	0,60 Ncm^±0,17	Anfrage
17119095	RD-CA6-095	rot	0,95 Ncm^±0,18	Anfrage
17119110	RD-CA6-110	grau	1,10 Ncm^±0,20	Anfrage
17119120	RD-CA6-120	blau	1,20 Ncm^±0,20	Anfrage
17119150	RD-CA6-150	pink	1,50 Ncm^±0,25	Anfrage
17119220	RD-CA6-220	orange	2,20 Ncm^±0,35	Anfrage
