Powerelement-Typ-PE-SMD-V-rechteckig-Innengewinde-Messing

PE-SMD-V Powerelemente

Merkmale

  • zur 90°-Montage auf Leiterplatten, Gehäusen oder Frontplatten
  • zum Löten in SMT, lose oder geblistert für automatische Montage
  • hohe mechanische Kräfte und Drehmomente
  • geringer Platzbedarf der Lötfläche
  • Material: Messing verzinnt
  • Stärke Lötpaste: 120µm
  • Hitzebeständigkeit: -55°C bis +150°C
  • Verpackung: lose, Tape and Reel

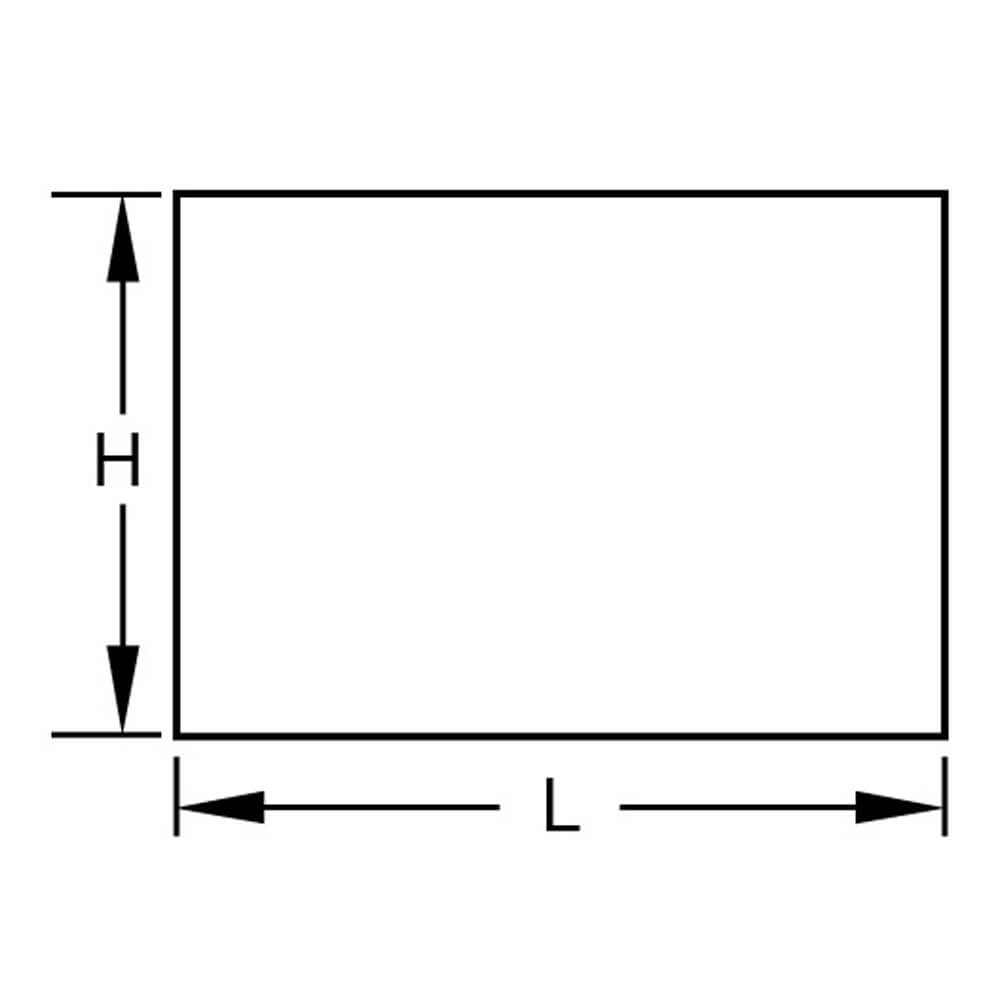

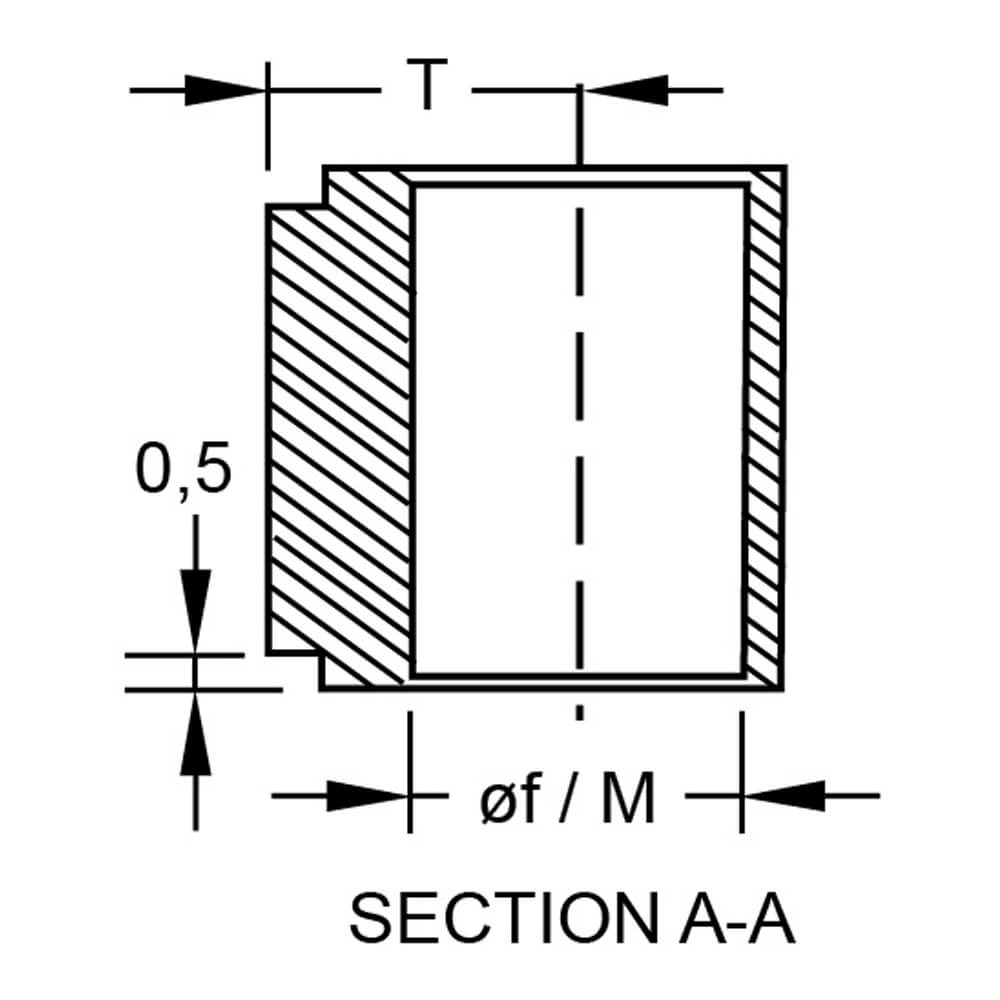

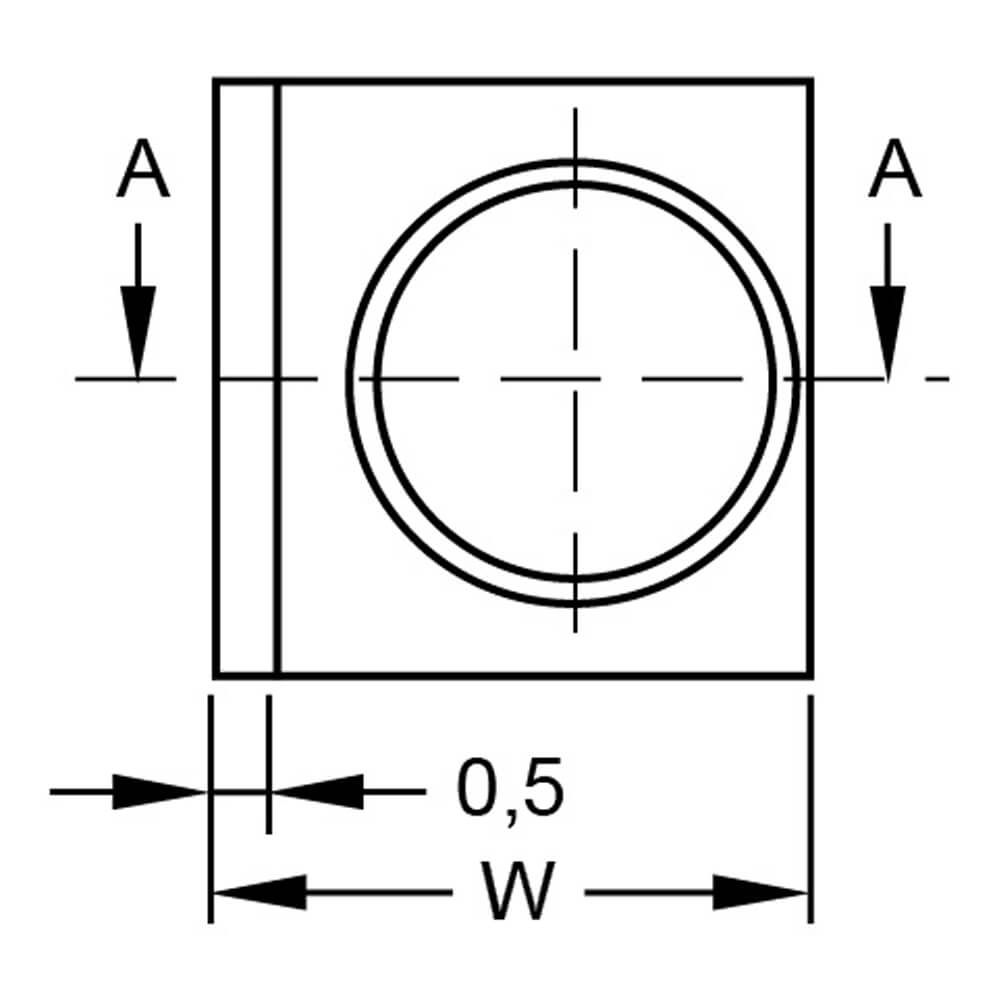

Technische Zeichnungen

Abmessungen in mm
Zeichnung-Powerelement-Typ-PE-SMD-V
Zeichnung-Powerelement-Typ-PE-SMD-V
Zeichnung-Powerelement-Typ-PE-SMD-V

Produktvarianten

Typen, Maße und weitere Daten
Art.-Nr.TypM / Øf (mm)L (mm)W (mm)H (mm)T (mm)IR (A)AnzugsdrehmomentDatenblatt
3043305SMDVPE-SMD-V-3,3Ø3,37,05,05,03,050- Anfrage
3040305SMDVPE-SMD-V-M3M37,05,05,03,0500,4 Nm Anfrage
