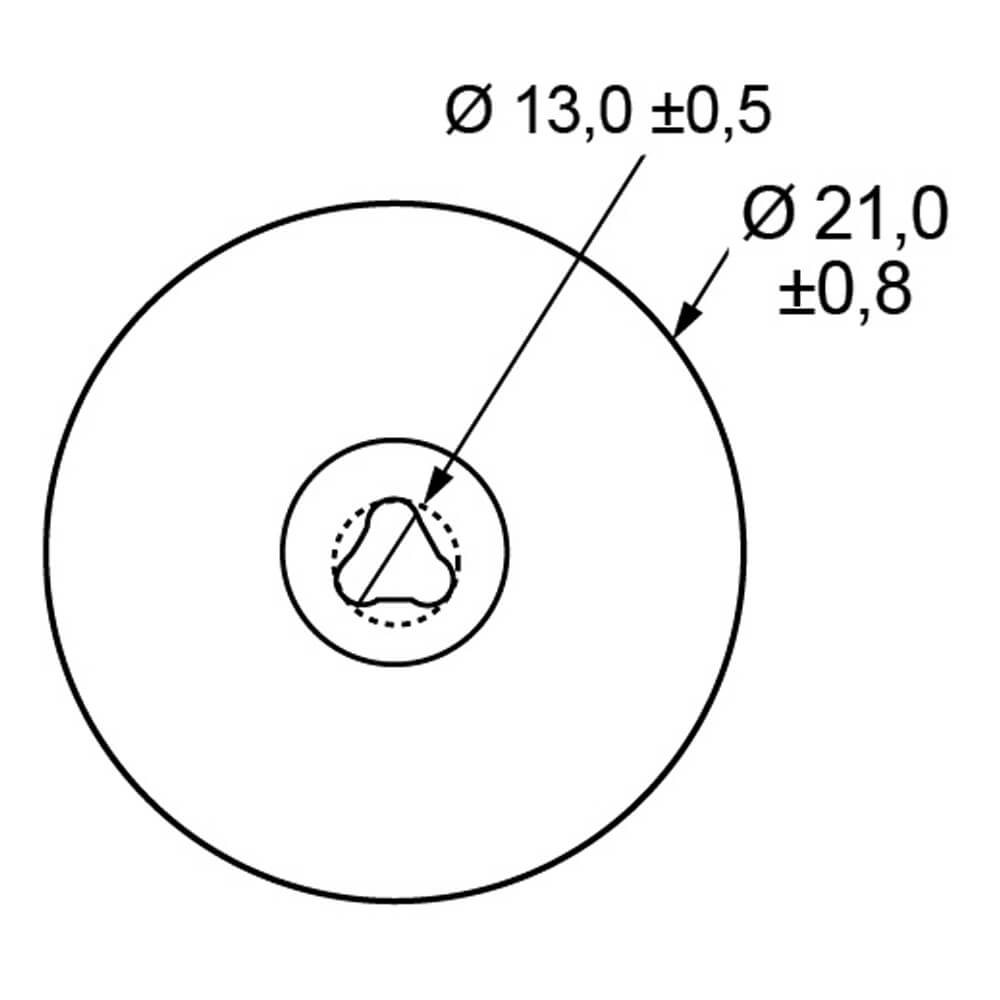

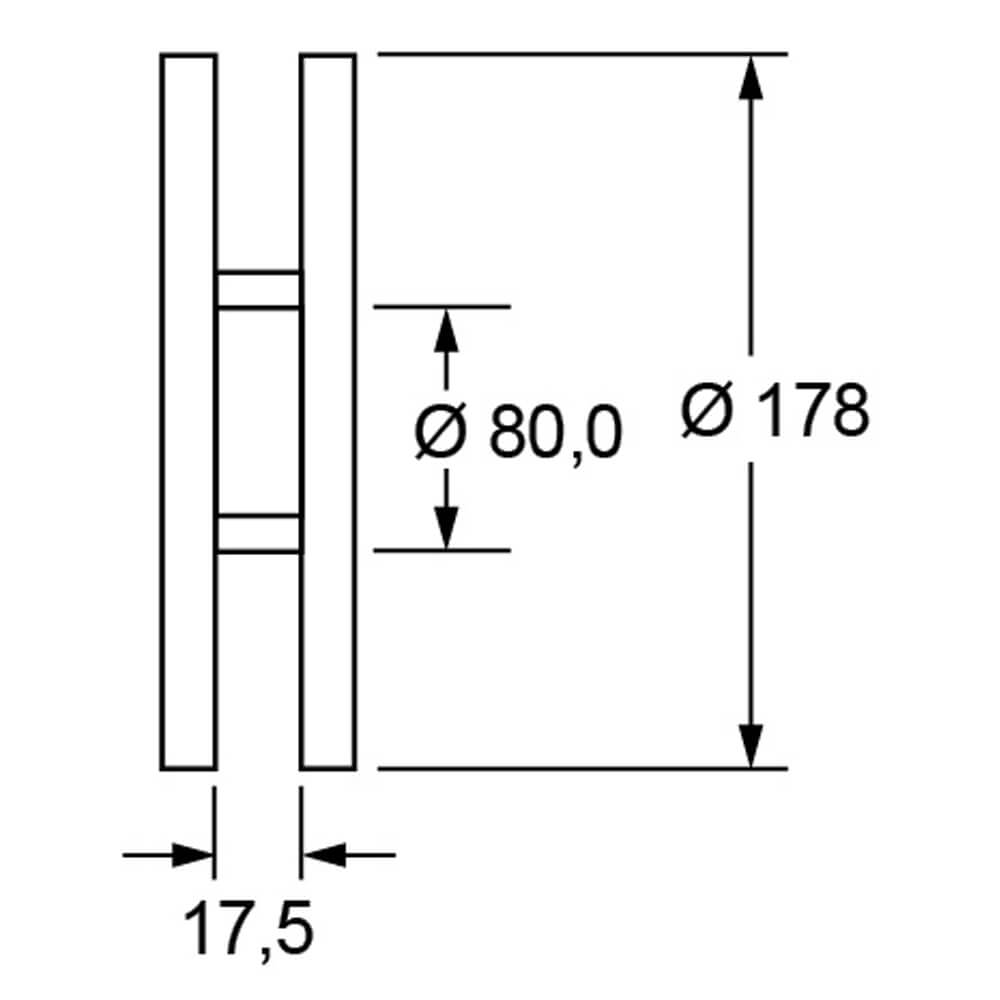

Reel
Reel

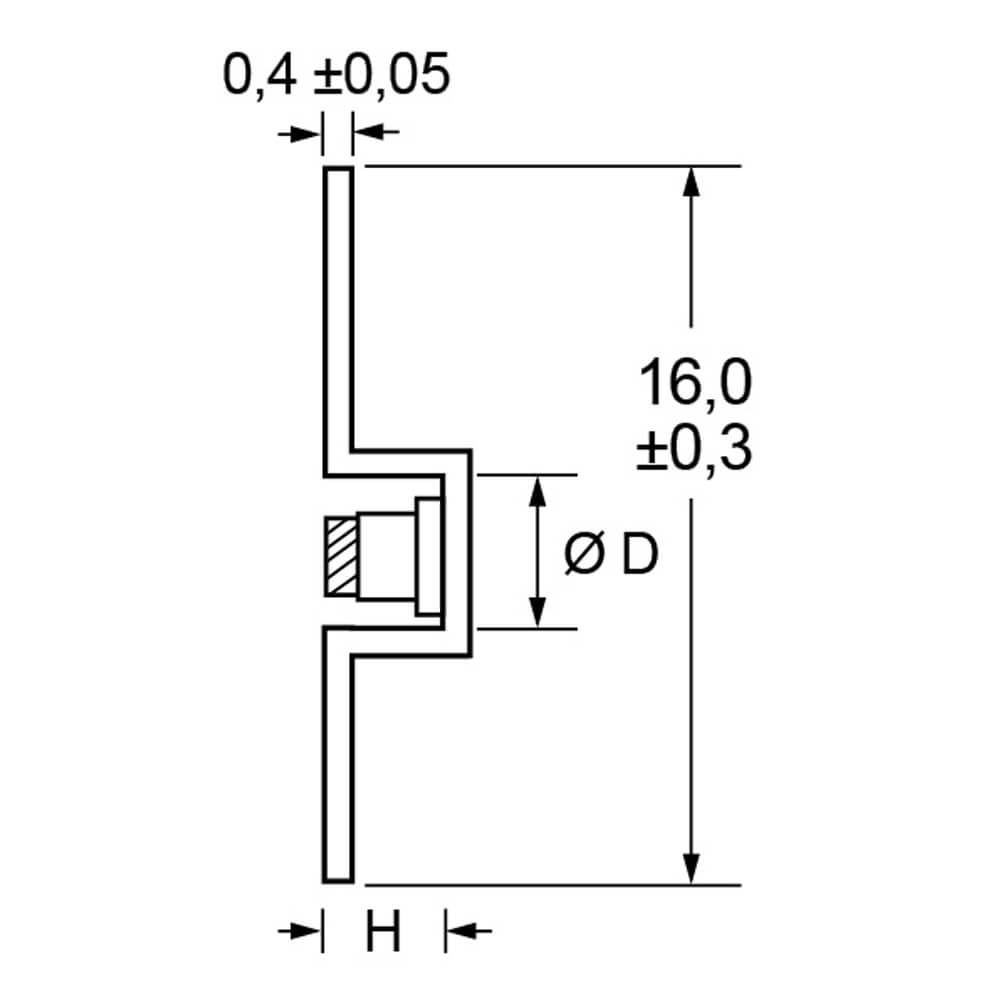

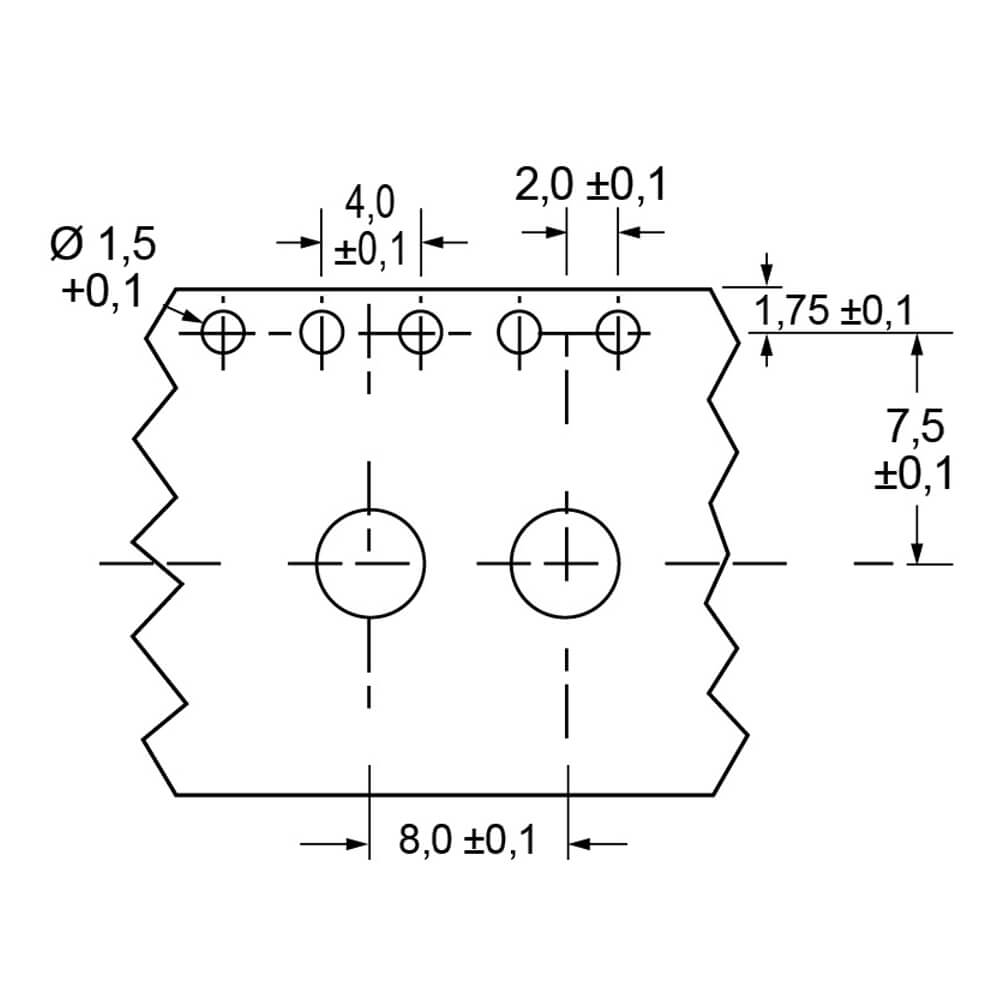

Tape
Tape

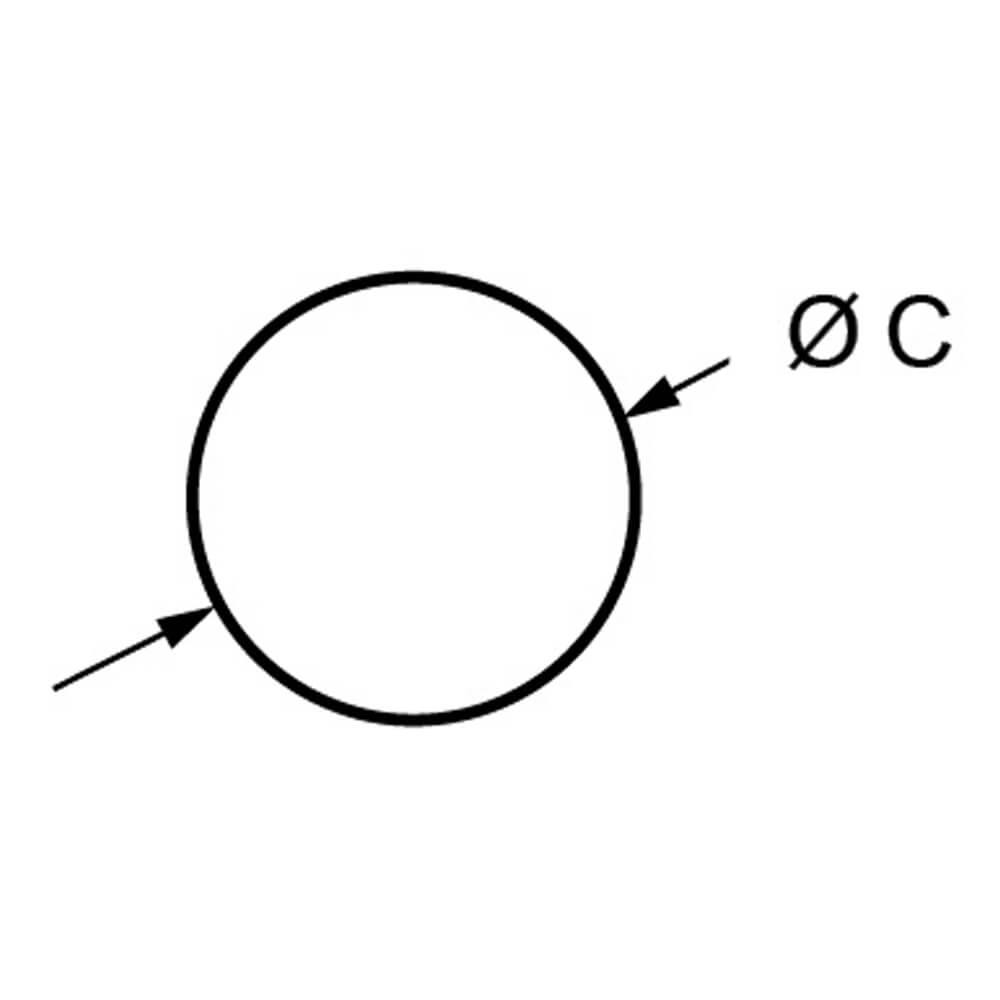

Lötpadempfehlung
AH-SMI-M SMD-Abstandhalter
Merkmale
- SMD-Abstandhalter, reflow-lötbar, für SMT-Bestückung
- Absorptionsfilm nach Reflow entfernen
- Verpackung: Tape and Reel (Standard) oder Blister (ohne Absorptionsfolie)
- Material: Messing
- Oberfläche: verzinnt
- empfohlene Lötmitteldicke: 150µm - 200µm (bitte gleichmäßig auftragen)

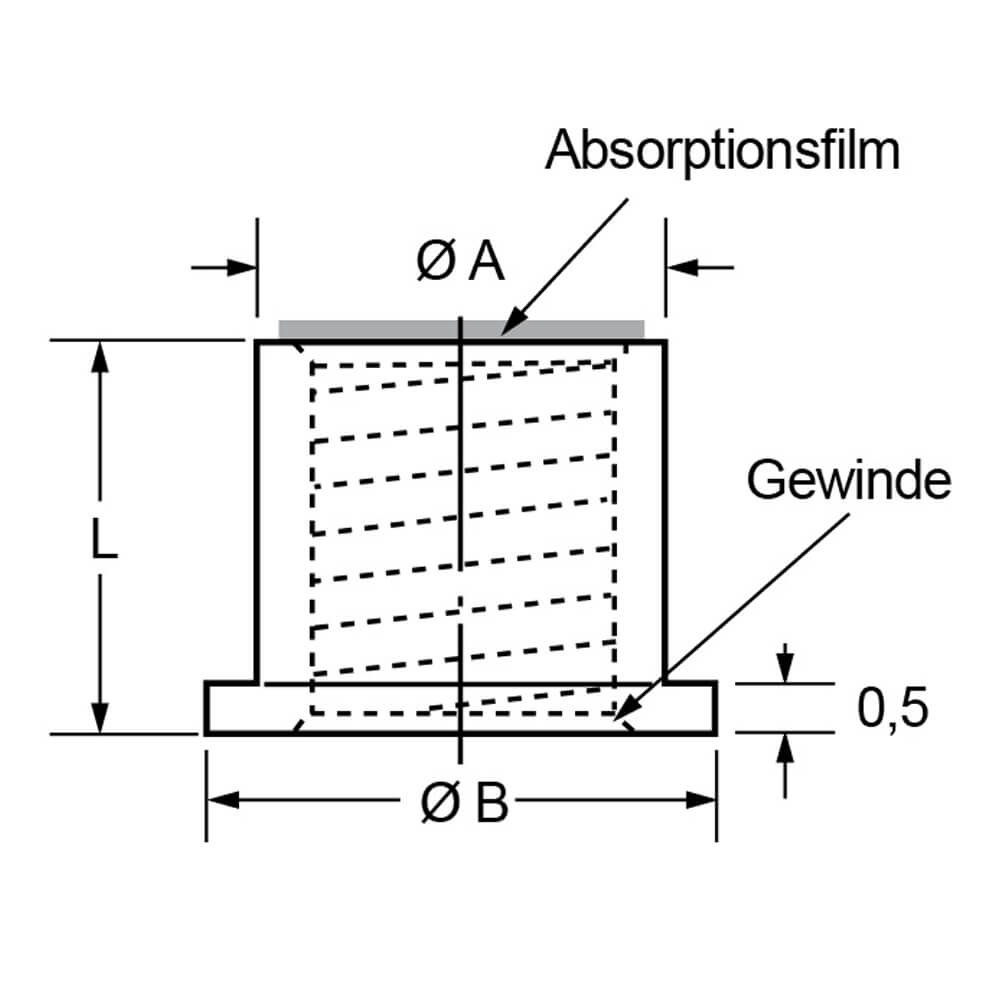

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Tape (mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Art.-Nr. | Typ | M | ØA (mm) | ØB (mm) | L (mm) | ØD | H | ØC (mm) | max. Anzugsdreh- moment (Ncm) | VPE (Stck./Rolle) | Datenblatt | ||
| 096002020 | AH-SMI-M2-2,0 | M2 | 3,0 | 4,0 | 2,0 | 4,3 | 3,4 | 4,5 | 9,8 | 500 | Anfrage | ||
| 096002025 | AH-SMI-M2-2,5 | M2 | 3,0 | 4,0 | 2,5 | 4,3 | 3,4 | 4,5 | 9,8 | 500 | Anfrage | ||
| 096002030 | AH-SMI-M2-3,0 | M2 | 3,0 | 4,0 | 3,0 | 4,3 | 3,4 | 4,5 | 9,8 | 500 | Anfrage | ||
| 096002035 | AH-SMI-M2-3,5 | M2 | 3,0 | 4,0 | 3,5 | 4,3 | 4,4 | 4,5 | 9,8 | 400 | Anfrage | ||
| 096002040 | AH-SMI-M2-4,0 | M2 | 3,0 | 4,0 | 4,0 | 4,3 | 4,4 | 4,5 | 9,8 | 400 | Anfrage | ||
| 096002045 | AH-SMI-M2-4,5 | M2 | 3,0 | 4,0 | 4,5 | 4,3 | 5,4 | 4,5 | 9,8 | 350 | Anfrage | ||
| 096002050 | AH-SMI-M2-5,0 | M2 | 3,0 | 4,0 | 5,0 | 4,3 | 5,4 | 4,5 | 9,8 | 350 | Anfrage | ||
| 096002525 | AH-SMI-M2,5-2,5 | M2,5 | 3,5 | 4,5 | 2,5 | 4,8 | 3,4 | 5,0 | 29,4 | 500 | Anfrage | ||
| 096002530 | AH-SMI-M2,5-3,0 | M2,5 | 3,5 | 4,5 | 3,0 | 4,8 | 3,4 | 5,0 | 29,4 | 500 | Anfrage | ||
| 096002535 | AH-SMI-M2,5-3,5 | M2,5 | 3,5 | 4,5 | 3,5 | 4,8 | 4,4 | 5,0 | 29,4 | 400 | Anfrage | ||
| 096002540 | AH-SMI-M2,5-4,0 | M2,5 | 3,5 | 4,5 | 4,0 | 4,8 | 4,4 | 5,0 | 29,4 | 400 | Anfrage | ||
| 096002545 | AH-SMI-M2,5-4,5 | M2,5 | 3,5 | 4,5 | 4,5 | 4,8 | 5,4 | 5,0 | 29,4 | 350 | Anfrage | ||
| 096002550 | AH-SMI-M2,5-5,0 | M2,5 | 3,5 | 4,5 | 5,0 | 4,8 | 5,4 | 5,0 | 29,4 | 350 | Anfrage | ||
| 096003025 | AH-SMI-M3-2,5 | M3 | 4,0 | 5,0 | 2,5 | 5,3 | 3,4 | 5,5 | 29,4 | 500 | Anfrage | ||
| 096003030 | AH-SMI-M3-3,0 | M3 | 4,0 | 5,0 | 3,0 | 5,3 | 3,4 | 5,5 | 29,4 | 500 | Anfrage | ||
| 096003035 | AH-SMI-M3-3,5 | M3 | 4,0 | 5,0 | 3,5 | 5,3 | 4,4 | 5,5 | 29,4 | 400 | Anfrage | ||
| 096003040 | AH-SMI-M3-4,0 | M3 | 4,0 | 5,0 | 4,0 | 5,3 | 4,4 | 5,5 | 29,4 | 400 | Anfrage | ||
| 096003045 | AH-SMI-M3-4,5 | M3 | 4,0 | 5,0 | 4,5 | 5,3 | 5,4 | 5,5 | 29,4 | 350 | Anfrage | ||
| 096003050 | AH-SMI-M3-5,0 | M3 | 4,0 | 5,0 | 5,0 | 5,3 | 5,4 | 5,5 | 29,4 | 350 | Anfrage | ||
