Reel
Reel
Tape
Tape

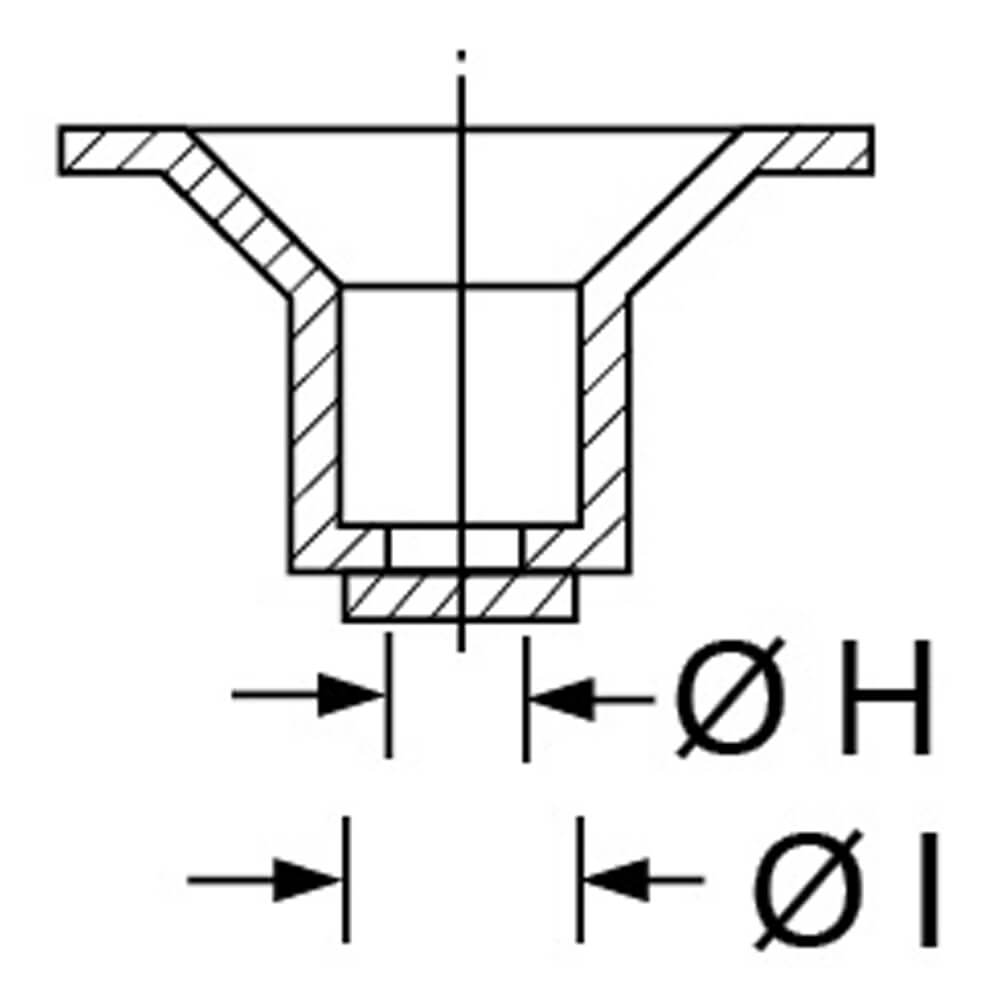

Tape
Lötpadempfehlung
SFSM SMD-Schraube
Merkmale
- reflow-lötbar, für SMT-Bestückung
- geeignet als Stromanschlusselement
- kleiner Zapfen an der Unterseite verhindert eine Fehlausrichtung beim Lötvorgang. Hierzu ist ein Ø 1mm Loch auf der Leiterplatte notwendig.
- Material: Messing
- Oberfläche: verzinnt
- empfohlene Lötmitteldicke: 150µm - 200µm (bitte gleichmäßig auftragen)
Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Tape (mm) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | M | L (mm) | ØA (mm) | D | E | F | G | H | I | P | ØC (mm) | Nennstrom (A) | max. Anzugsdreh- moment (Ncm) | VPE (Stck./Rolle) | Datenblatt | ||
| SFSM-M2-4 | M2 | 4,0 | 4,0 | 16,0 | 7,5 | 4,8 | 3,2 | 2,8 | 4,2 | 12,0 | 5,0 | 10 | 19,6 | 1.200 | Anfrage | ||
| SFSM-M2-5 | M2 | 5,0 | 4,0 | 16,0 | 7,5 | 5,8 | 3,9 | 2,8 | 4,2 | 12,0 | 5,0 | 10 | 19,6 | 1.000 | Anfrage | ||
| SFSM-M2-6 | M2 | 6,0 | 4,0 | 16,0 | 7,5 | 6,8 | 4,5 | 2,8 | 4,2 | 12,0 | 5,0 | 10 | 19,6 | 900 | Anfrage | ||
| SFSM-M2-7 | M2 | 7,0 | 4,0 | 16,0 | 7,5 | - | - | 2,8 | 4,2 | 12,0 | 5,0 | 10 | 19,6 | - | Anfrage | ||
| SFSM-M2-8 | M2 | 8,0 | 4,0 | 16,0 | 7,5 | - | - | 2,8 | 4,2 | 12,0 | 5,0 | 10 | 19,6 | - | Anfrage | ||
| SFSM-M2-9 | M2 | 9,0 | 4,0 | 16,0 | 7,5 | - | - | 2,8 | 4,2 | 12,0 | 5,0 | 10 | 19,6 | - | Anfrage | ||
| SFSM-M2-10 | M2 | 10,0 | 4,0 | 16,0 | 7,5 | - | - | 2,8 | 4,2 | 12,0 | 5,0 | 10 | 19,6 | - | Anfrage | ||
| SFSM-M3-4 | M3 | 4,0 | 6,0 | 24,0 | 11,5 | 5,1 | 3,4 | 4,0 | 6,2 | 16,0 | 7,0 | 30 | 49,0 | 900 | Anfrage | ||
| SFSM-M3-5 | M3 | 5,0 | 6,0 | 24,0 | 11,5 | 6,1 | 4,1 | 4,0 | 6,2 | 16,0 | 7,0 | 30 | 49,0 | 800 | Anfrage | ||
| SFSM-M3-6 | M3 | 6,0 | 6,0 | 24,0 | 11,5 | 7,0 | 4,7 | 4,0 | 6,2 | 16,0 | 7,0 | 30 | 49,0 | 600 | Anfrage | ||
| SFSM-M3-7 | M3 | 7,0 | 6,0 | 24,0 | 11,5 | 8,2 | 5,5 | 4,0 | 6,2 | 16,0 | 7,0 | 30 | 49,0 | 600 | Anfrage | ||
| SFSM-M3-8 | M3 | 8,0 | 6,0 | 24,0 | 11,5 | 9,1 | 6,1 | 4,0 | 6,2 | 16,0 | 7,0 | 30 | 49,0 | 500 | Anfrage | ||
| SFSM-M3-9 | M3 | 9,0 | 6,0 | 24,0 | 11,5 | - | - | 4,0 | 6,2 | 16,0 | 7,0 | 30 | 49,0 | - | Anfrage | ||
| SFSM-M3-10 | M3 | 10,0 | 6,0 | 24,0 | 11,5 | - | - | 4,0 | 6,2 | 16,0 | 7,0 | 30 | 49,0 | - | Anfrage | ||
| SFSM-M4-4 | M4 | 4,0 | 8,0 | 24,0 | 11,5 | 5,1 | 3,4 | 6,0 | 8,2 | 20,0 | 9,0 | 40 | 58,8 | 600 | Anfrage | ||
| SFSM-M4-5 | M4 | 5,0 | 8,0 | 24,0 | 11,5 | 6,1 | 4,1 | 6,0 | 8,2 | 20,0 | 9,0 | 40 | 58,8 | 500 | Anfrage | ||
| SFSM-M4-6 | M4 | 6,0 | 8,0 | 24,0 | 11,5 | 7,0 | 4,7 | 6,0 | 8,2 | 20,0 | 9,0 | 40 | 58,8 | 400 | Anfrage | ||
| SFSM-M4-7 | M4 | 7,0 | 8,0 | 24,0 | 11,5 | 8,1 | 5,5 | 6,0 | 8,2 | 20,0 | 9,0 | 40 | 58,8 | 400 | Anfrage | ||
| SFSM-M4-8 | M4 | 8,0 | 8,0 | 24,0 | 11,5 | 9,1 | 6,1 | 6,0 | 8,2 | 20,0 | 9,0 | 40 | 58,8 | 300 | Anfrage | ||
| SFSM-M4-9 | M4 | 9,0 | 8,0 | 24,0 | 11,5 | 10,1 | 6,7 | 6,0 | 8,2 | 20,0 | 9,0 | 40 | 58,8 | 300 | Anfrage | ||
| SFSM-M4-10 | M4 | 10,0 | 8,0 | 24,0 | 11,5 | - | - | 6,0 | 8,2 | 20,0 | 9,0 | 40 | 58,8 | - | Anfrage | ||
