Powerelemente SMT, Außengewinde

« Zurück zur Übersicht
SMD-Abstandhalter-Typ-AH-SMIA-Aussengewinde-Messing

AH-SMIA SMD-Abstandhalter

Merkmale

  • reflow-lötbar, für SMT-Bestückung
  • geeignet als Stromanschlusselement (bis 40A)
  • Nennstrom M2: 10A, M3: 30A, M4: 40A
  • Anzugsdrehmoment: M2 < 20 Ncm, M3 < 50 Ncm, M4 < 60 Ncm
  • kleiner Zapfen an der Unterseite verhindert eine Fehlausrichtung beim Lötvorgang,. Hierzu ist ein Ø 1mm Loch auf der Leiterplatte notwendig.
  • Material: Messing
  • Oberfläche: verzinnt
  • empfohlene Lötmitteldicke: 150µm - 200µm (bitte gleichmäßig auftragen)
« Zurück zur Übersicht

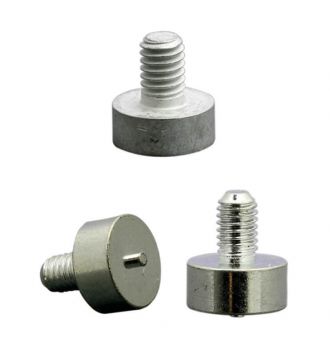

Powerelemente-Typen-PE-SM-B-und-PE-SM-BP-SMT-Aussengewinde-Messing

PE-SM-B/-BP Powerelemente

Merkmale

  • als Wire-to-Board und Board-to-Board Verbindung im Hochstrombereich oder als Befestigung von Leiterplatten an Gehäusen bzw. Kabel auf Leiterplatte
  • zum Löten in SMT, lose oder geblistert für automatische Montage
  • Material: Messing verzinnt
  • Stärke Lötpaste: 150µm
  • Hitzebeständigkeit: -55°C bis +150°C
  • andere Längen und Ausführungen auf Anfrage
« Zurück zur Übersicht
SMD-Schraube-Typ-SFSM-Messing

SFSM SMD-Schraube

Merkmale

  • reflow-lötbar, für SMT-Bestückung
  • geeignet als Stromanschlusselement
  • kleiner Zapfen an der Unterseite verhindert eine Fehlausrichtung beim Lötvorgang. Hierzu ist ein Ø 1mm Loch auf der Leiterplatte notwendig.
  • Material: Messing
  • Oberfläche: verzinnt
  • empfohlene Lötmitteldicke: 150µm - 200µm (bitte gleichmäßig auftragen)

Kein passendes Produkt gefunden? Wir bieten kundenspezifische Lösungen und Sonderanfertigungen. Sprechen Sie uns an. Kontaktformular
