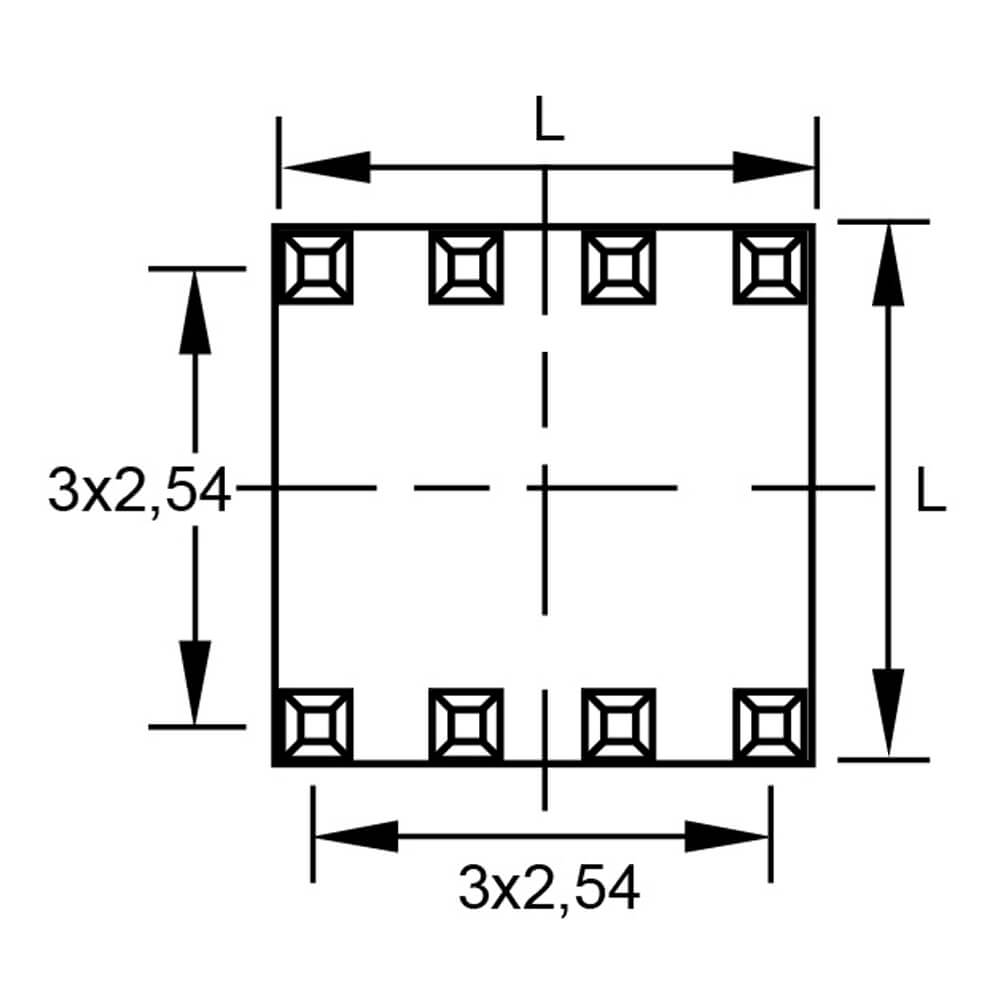

8 Pins

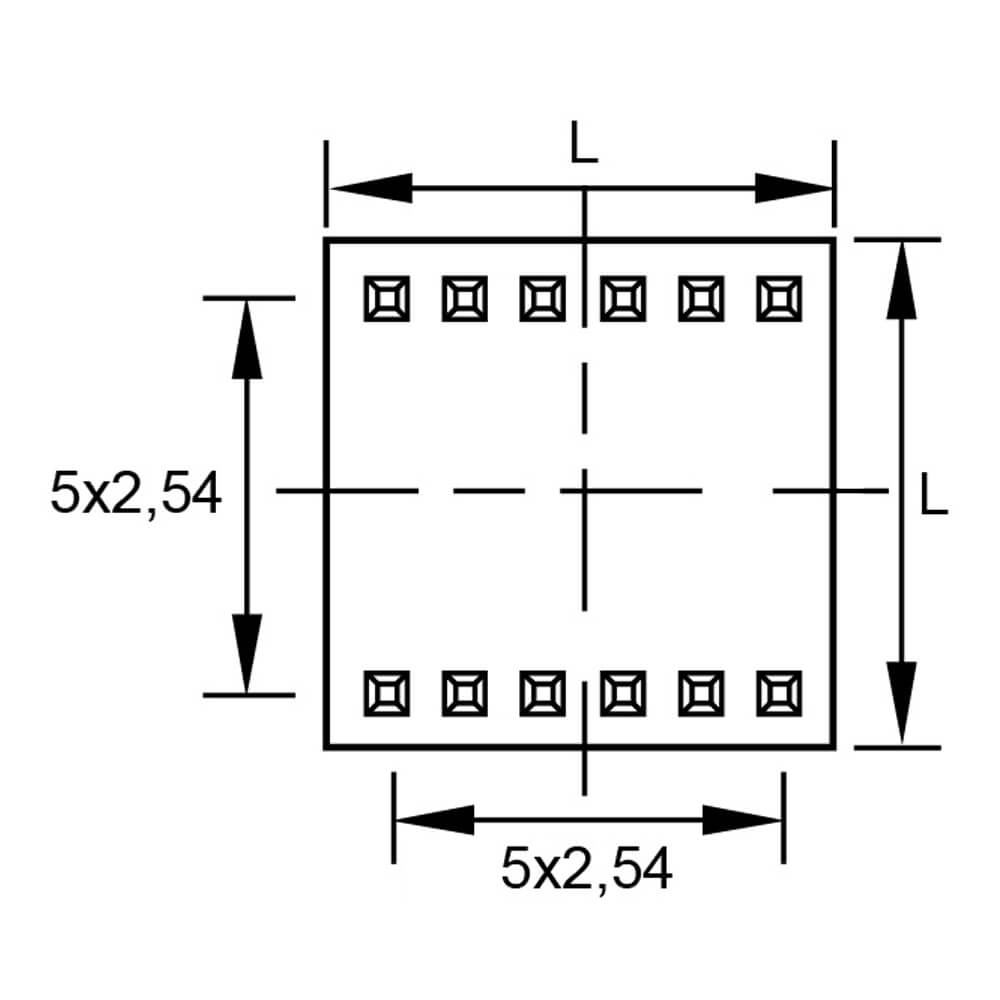

12 Pins
PE-FPRS Powerelemente
Merkmale
- zum Einpressen in die Leiterplatte
- Übertragung von Strömen bis 320A
- Material: Messing verzinnt
- Bohrlochdurchmesser: 1,6mm
- Endlochdurchmesser: 1,475mm
- Hitzebeständigkeit: -55°C bis +150°C
- Auszugskraft: nach IEC 352-5
- andere Größen und Ausführungen auf Anfrage

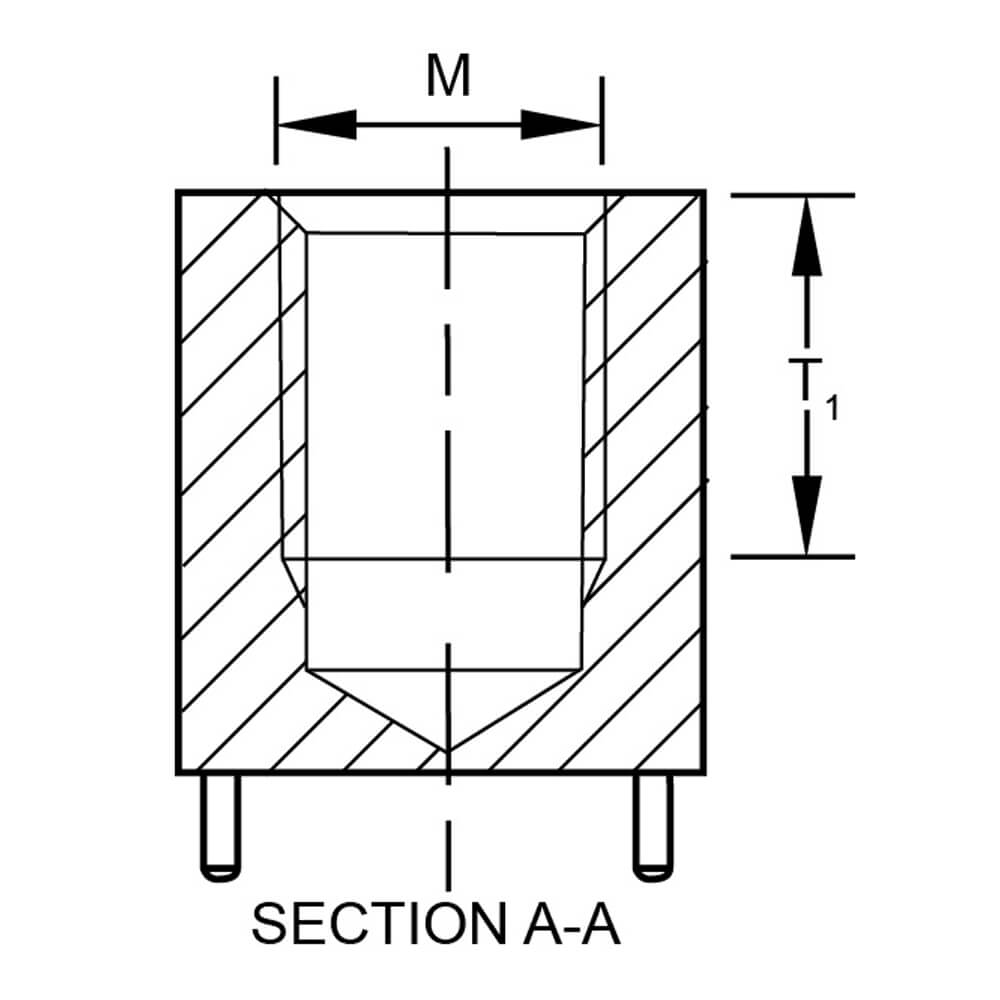

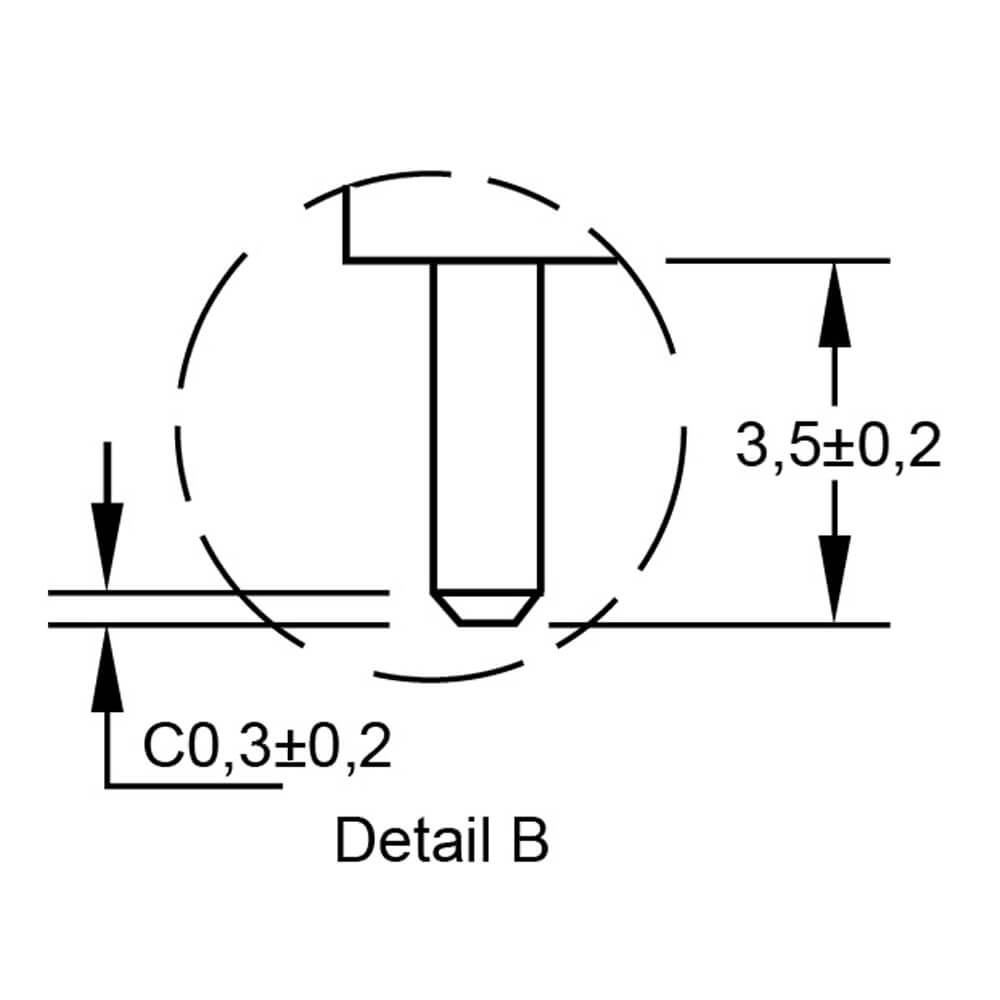

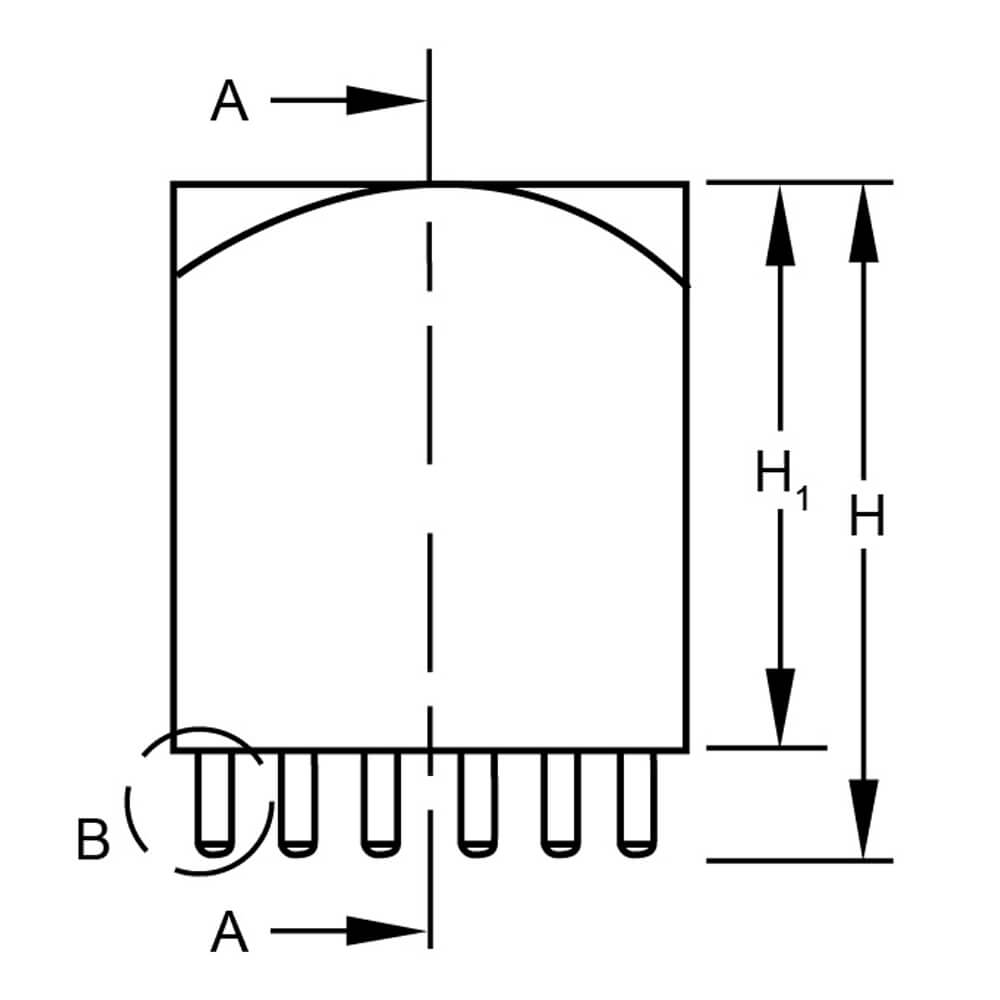

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | M | T1 (mm) | H (mm) | H1 (mm) | L (mm) | Anzahl Pins | IR (A) | Anzugsdrehmoment | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30403060FPRS | PE-FPRS-M3x6,0 | M3 | 5,0 | 9,5 | 6,0 | 7,0 | 6 | 100 | 1,0 Nm | Anfrage | |
| 30404070FPRS | PE-FPRS-M4x7,0 | M4 | 6,0 | 10,5 | 7,0 | 9,0 | 8 | 160 | 1,0 Nm | Anfrage | |
| 30405070FPRS | PE-FPRS-M5x7,0 | M5 | 6,0 | 10,5 | 7,0 | 9,0 | 8 | 160 | 2,0 Nm | Anfrage | |
| 30406135FPRS | PE-FPRS-M6x13,5 | M6 | 9,0 | 17,0 | 13,5 | 10,0 | 8 | 160 | 4,0 Nm | Anfrage | |
| 30408135FPRS | PE-FPRS-M8x13,5 | M8 | 10,0 | 17,0 | 13,5 | 13,0 | 10 | 240 | 9,0 Nm | Anfrage | |
| 30410175FPRS | PE-FPRS-M10x17,5 | M10 | 11,0 | 21,0 | 17,5 | 16,0 | 12 | 320 | 17,0 Nm | Anfrage |
