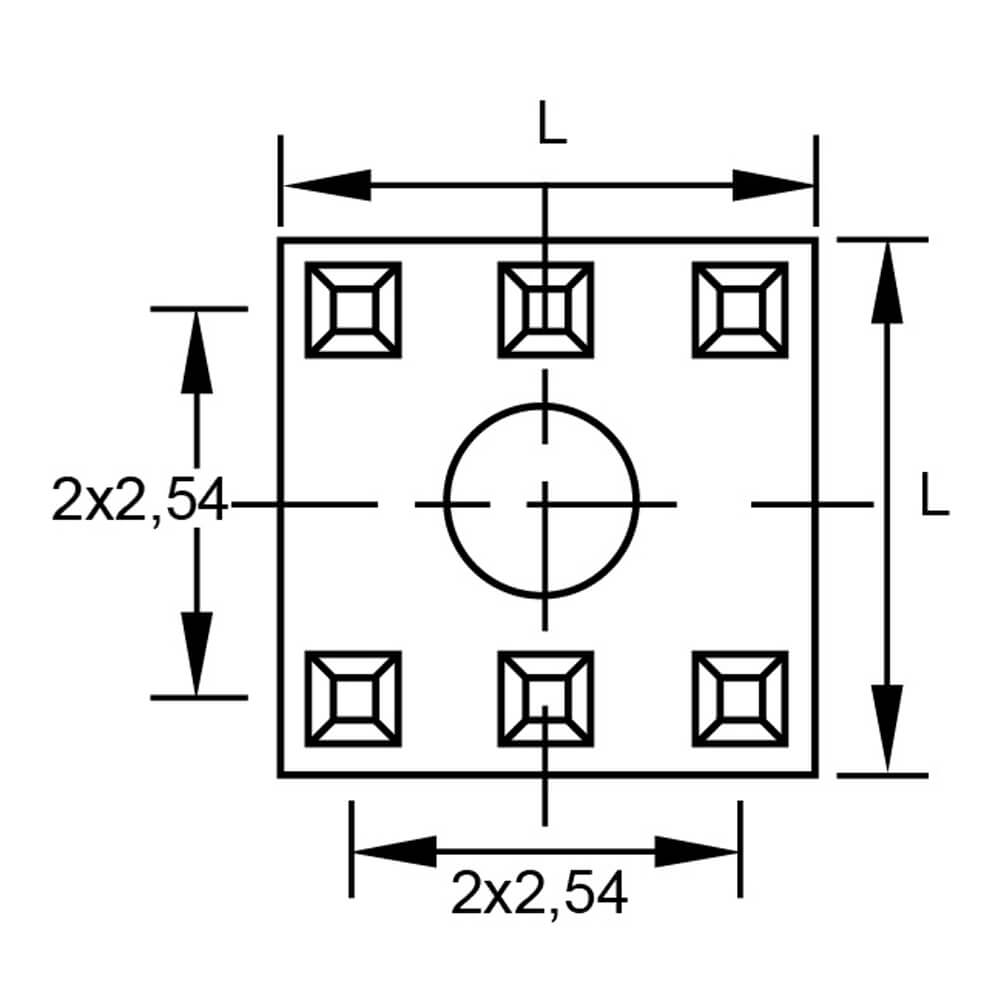

6 Pins

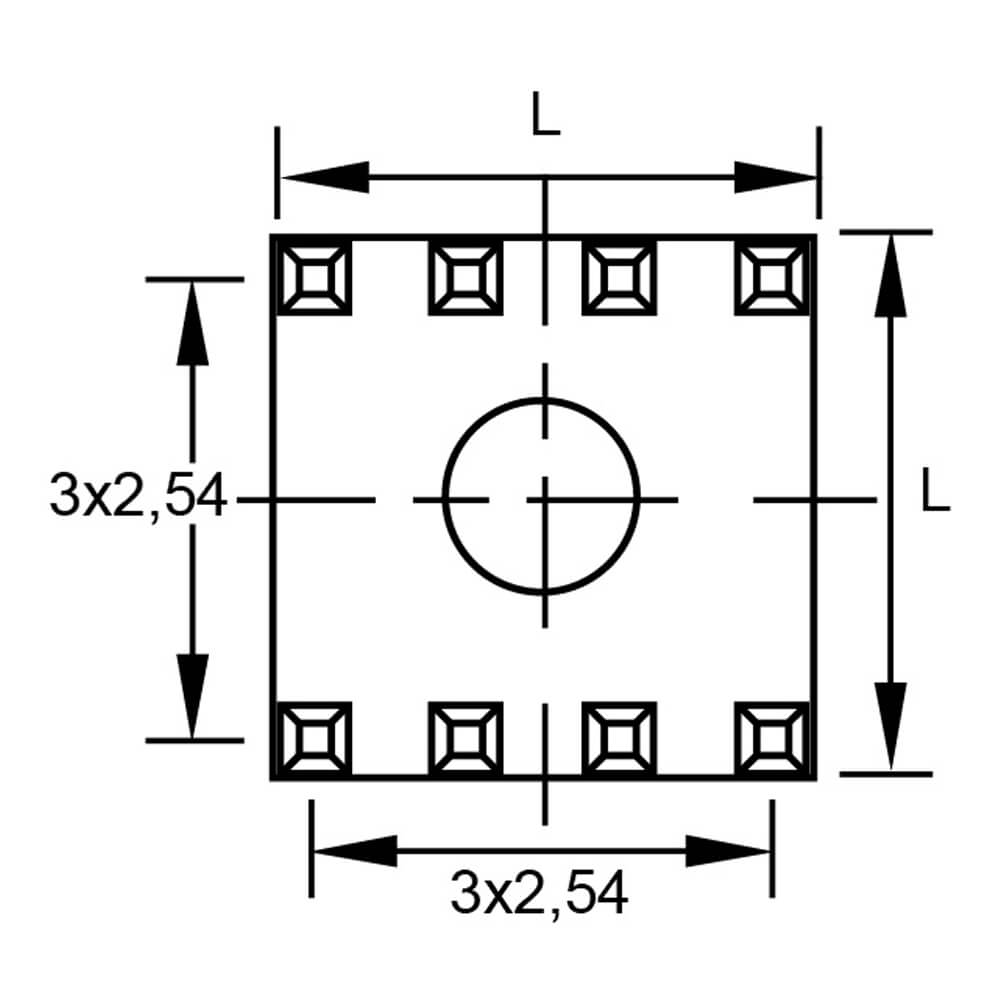

8 Pins

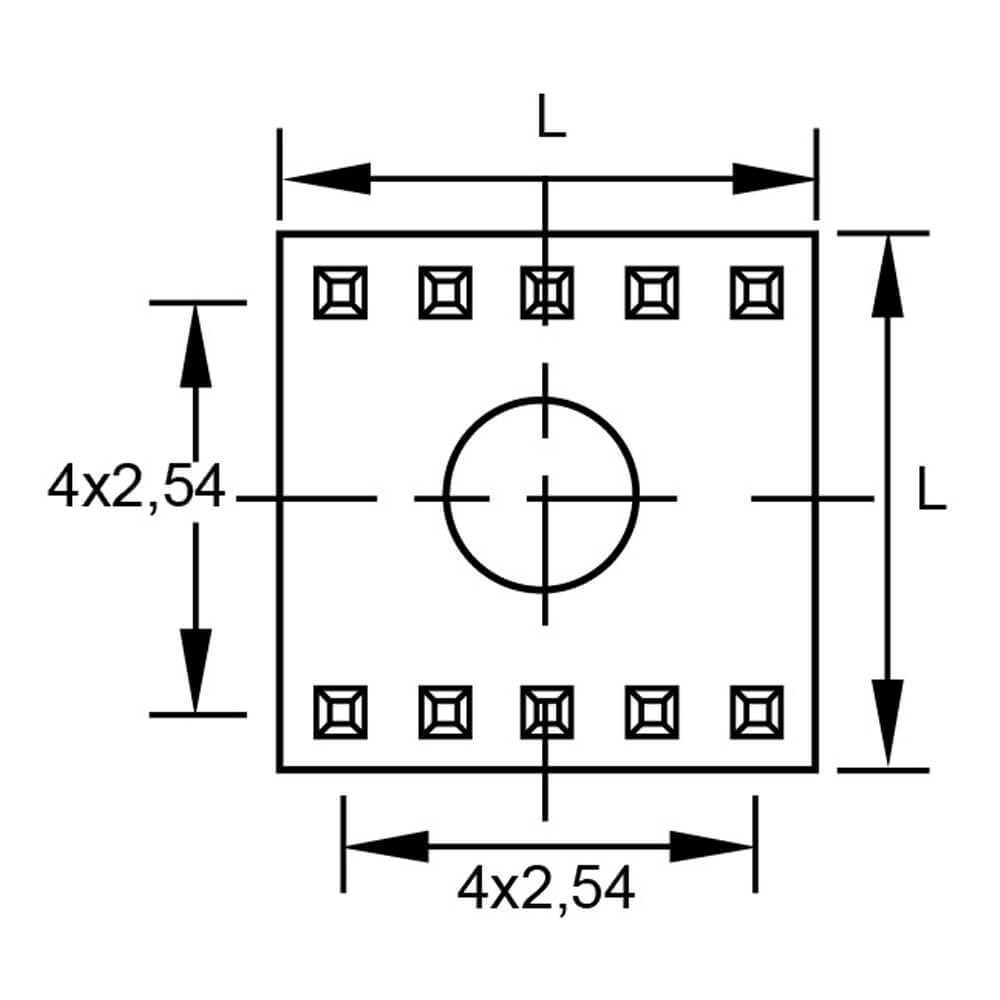

10 Pins
PE-DG Powerelemente
Merkmale
- zum Einpressen in die Leiterplatte
- Übertragung von Strömen bis 240A
- Material: Messing verzinnt
- Bohrlochdurchmesser: 1,6mm
- Endlochdurchmesser: 1,475mm
- Hitzebeständigkeit: -55°C bis +150°C
- Auszugskraft: nach IEC 352-5

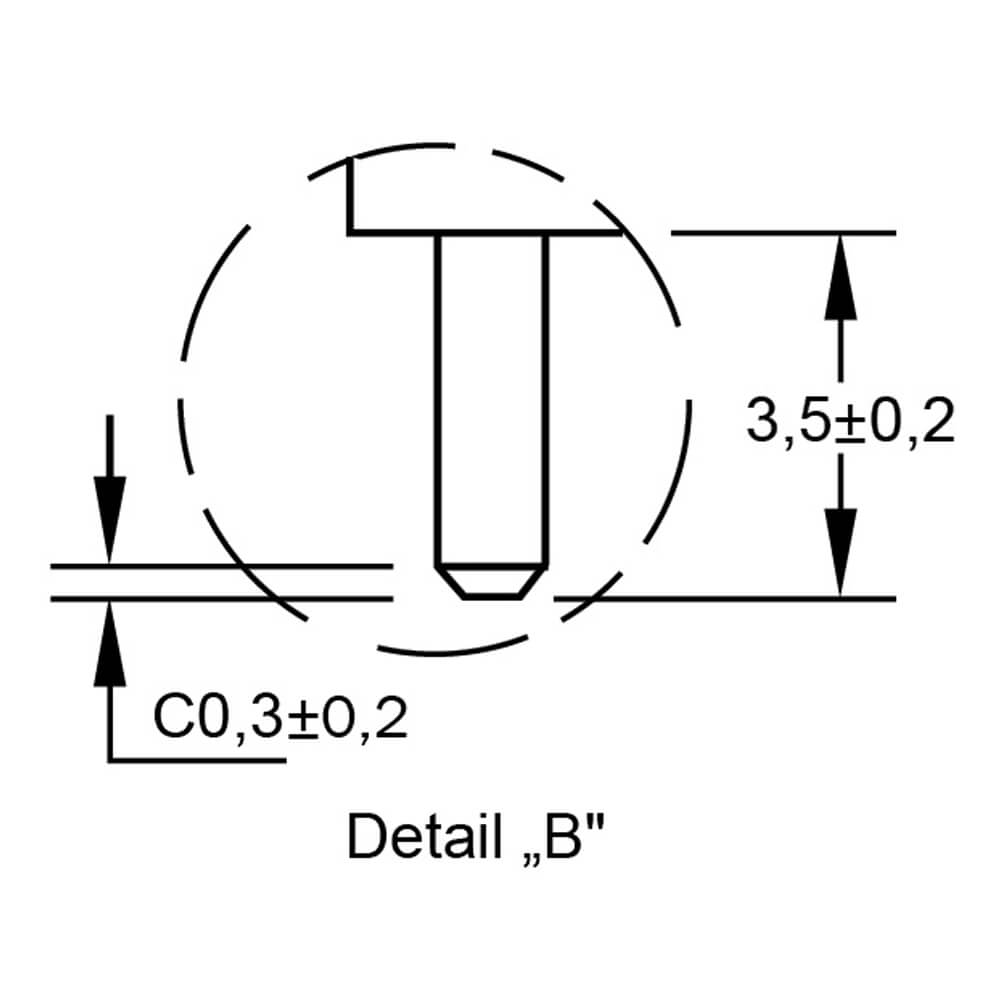

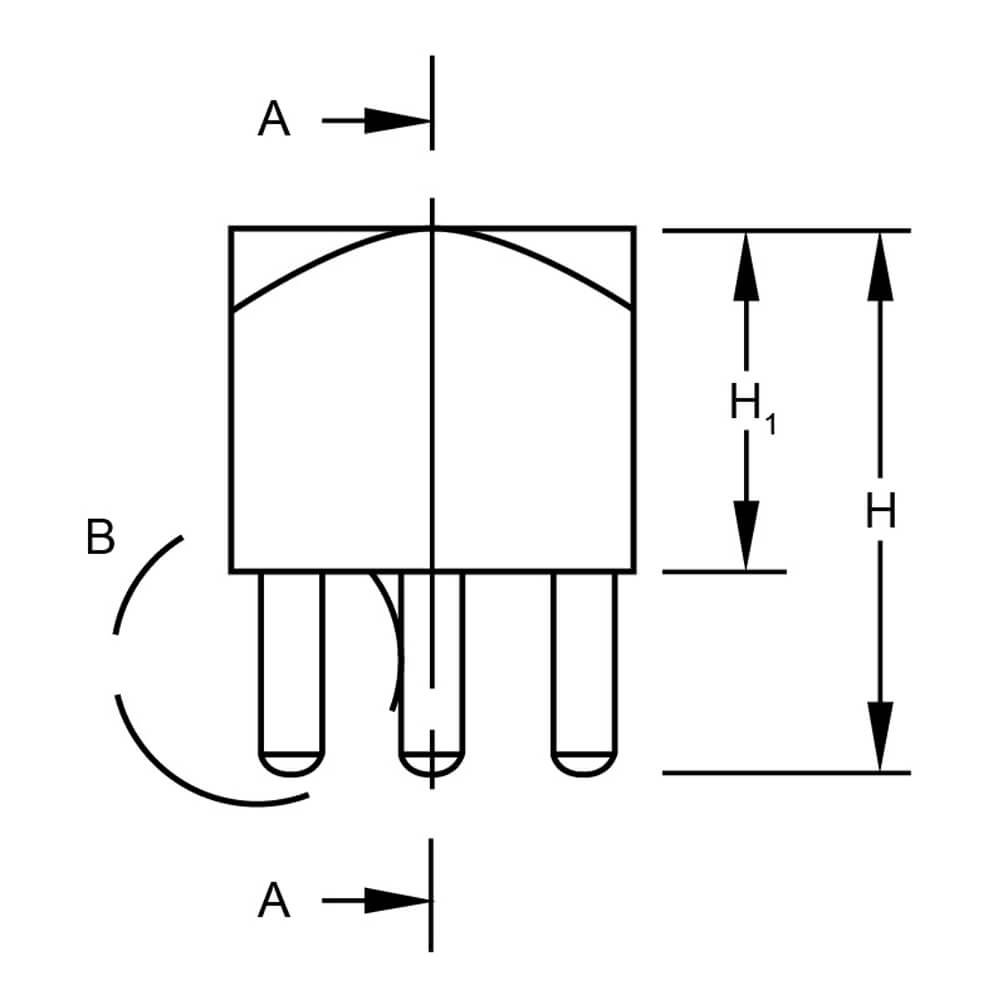

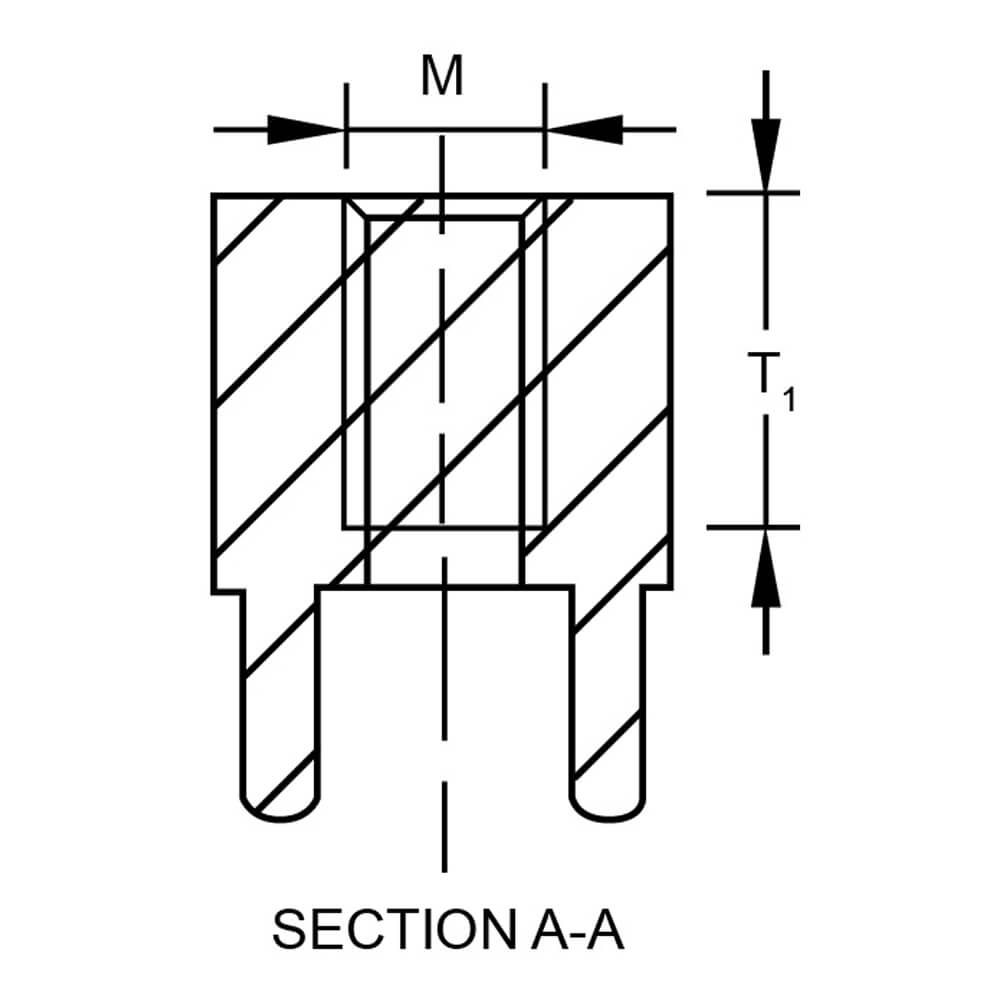

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | M | H (mm) | H1 (mm) | T1 (mm) | L (mm) | Anzahl Pins | IR (A) | Anzugsdrehmoment | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30403060DG | PE-DG-M3x9,5 | M3 | 9,5 | 6,0 | 5,0 | 7,0 | 6 | 100 | 0,5 Nm | Anfrage | |
| 30404070DG | PE-DG-M4x10,5 | M4 | 10,5 | 7,0 | 6,0 | 9,0 | 8 | 160 | 1,2 Nm | Anfrage | |
| 30405070DG | PE-DG-M5x10,5 | M5 | 10,5 | 7,0 | 6,0 | 9,0 | 8 | 160 | 2,2 Nm | Anfrage | |
| 30408135DG | PE-DG-M8x17,0 | M8 | 17,0 | 13,5 | 10,0 | 13,0 | 10 | 240 | 9,0 Nm | Anfrage |
