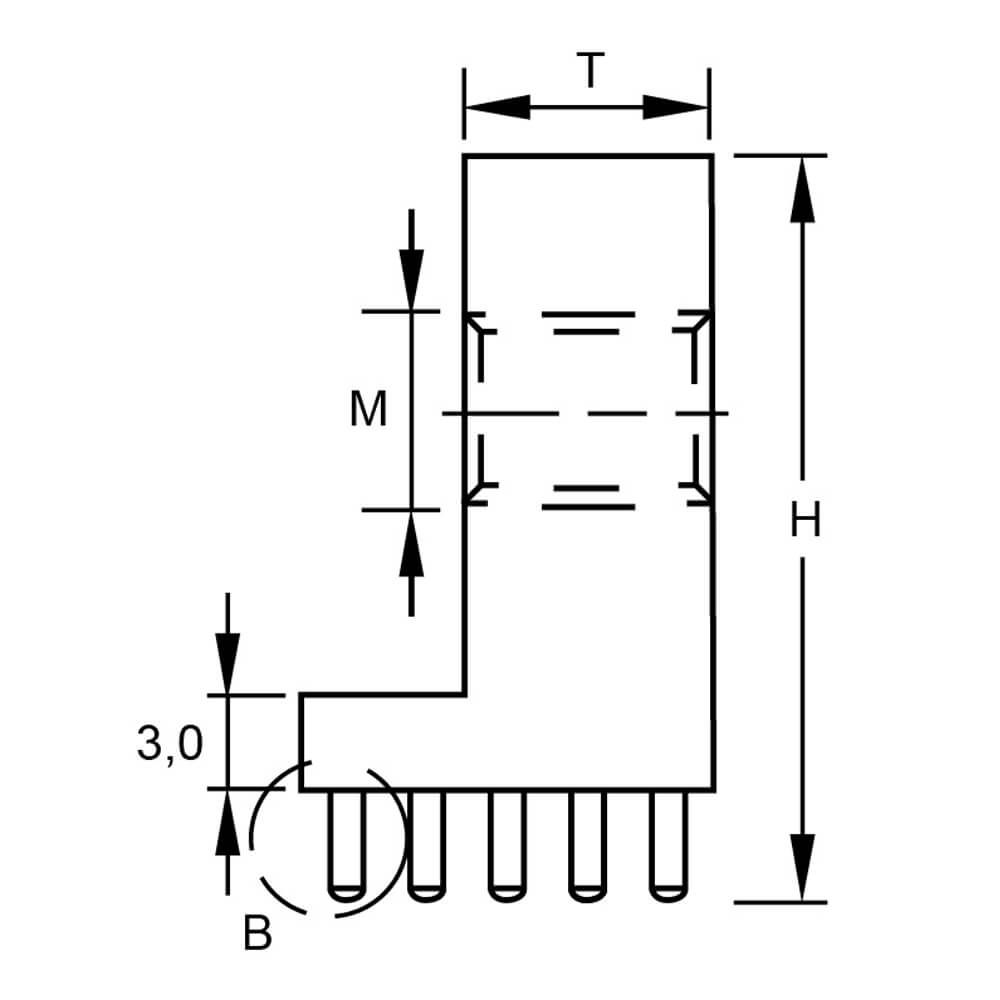

mit Gewinde

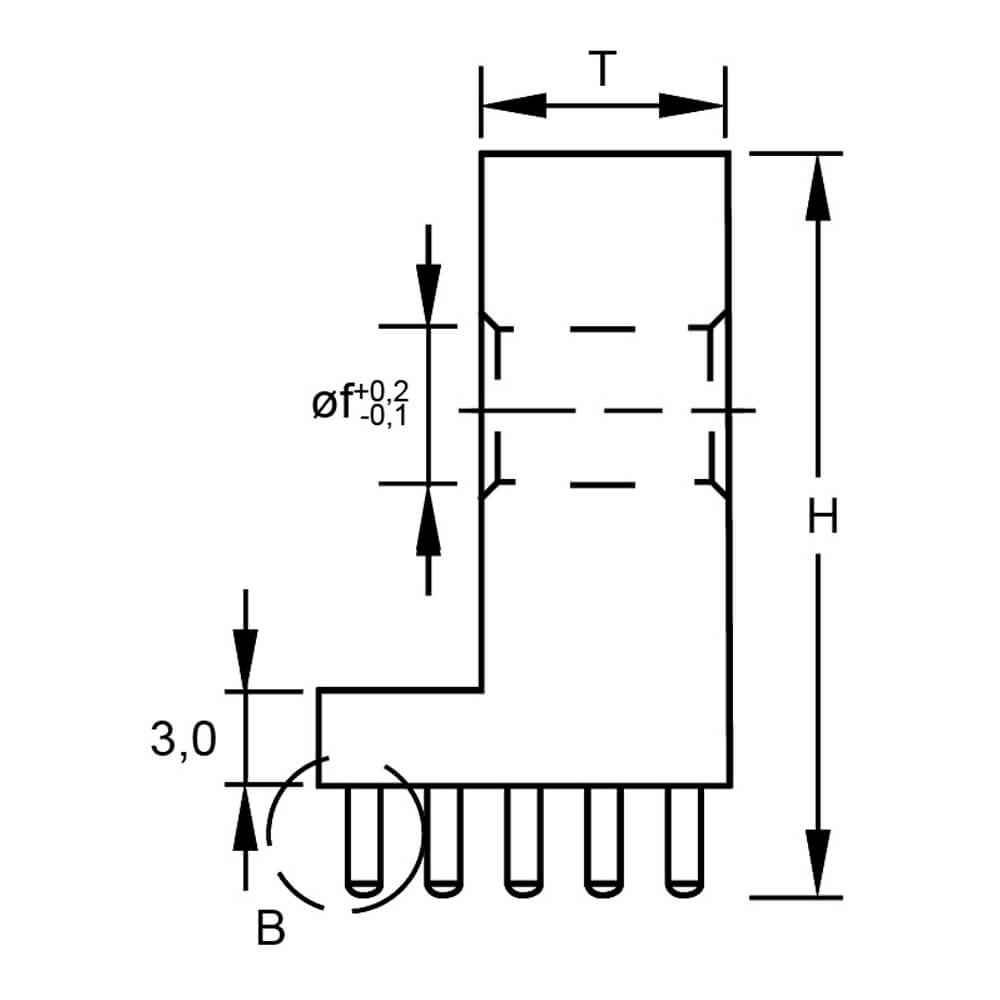

mit Durchgangsloch

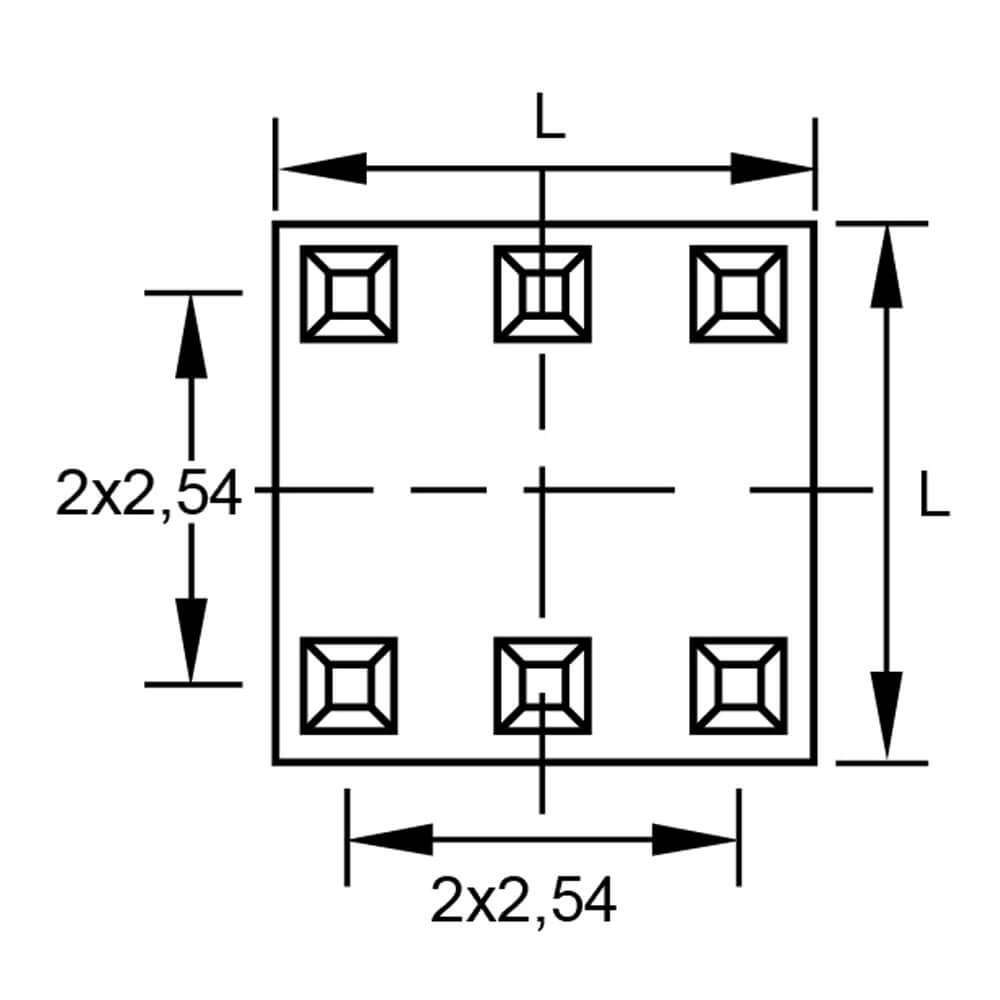

6 Pins

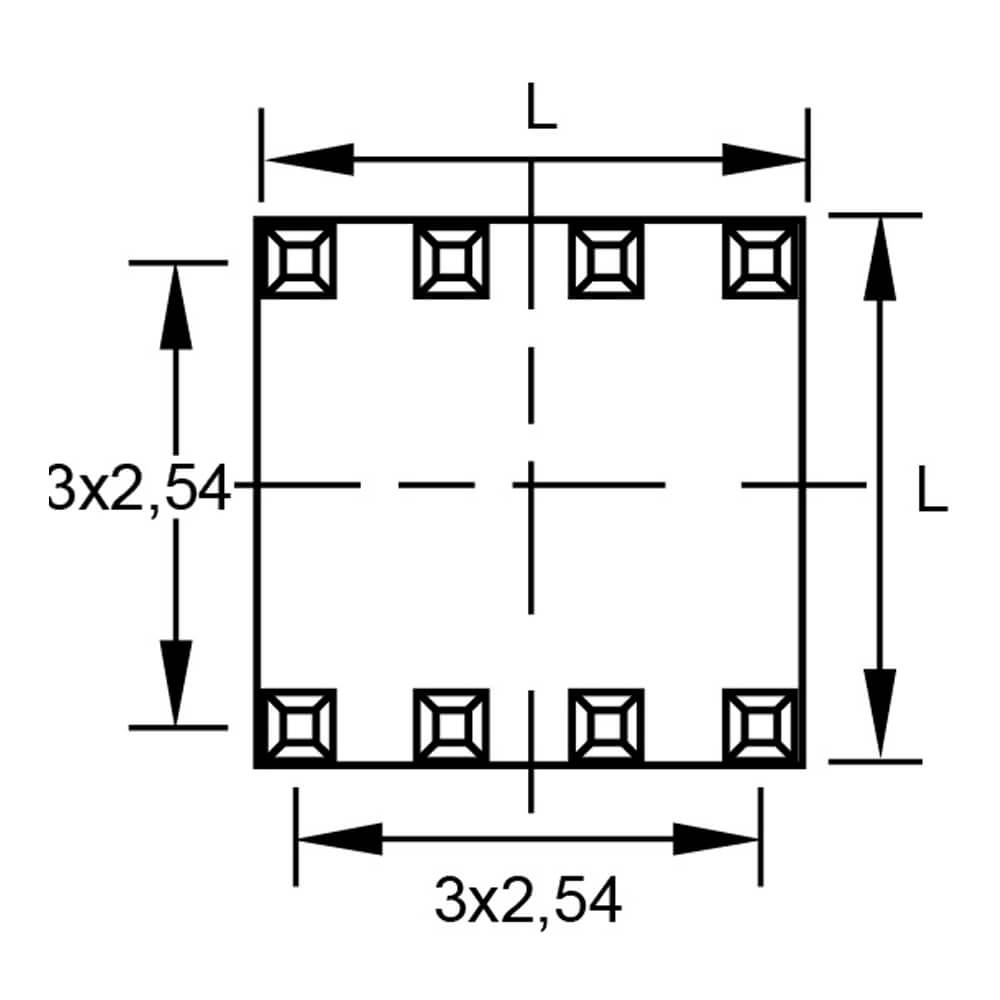

8 Pins

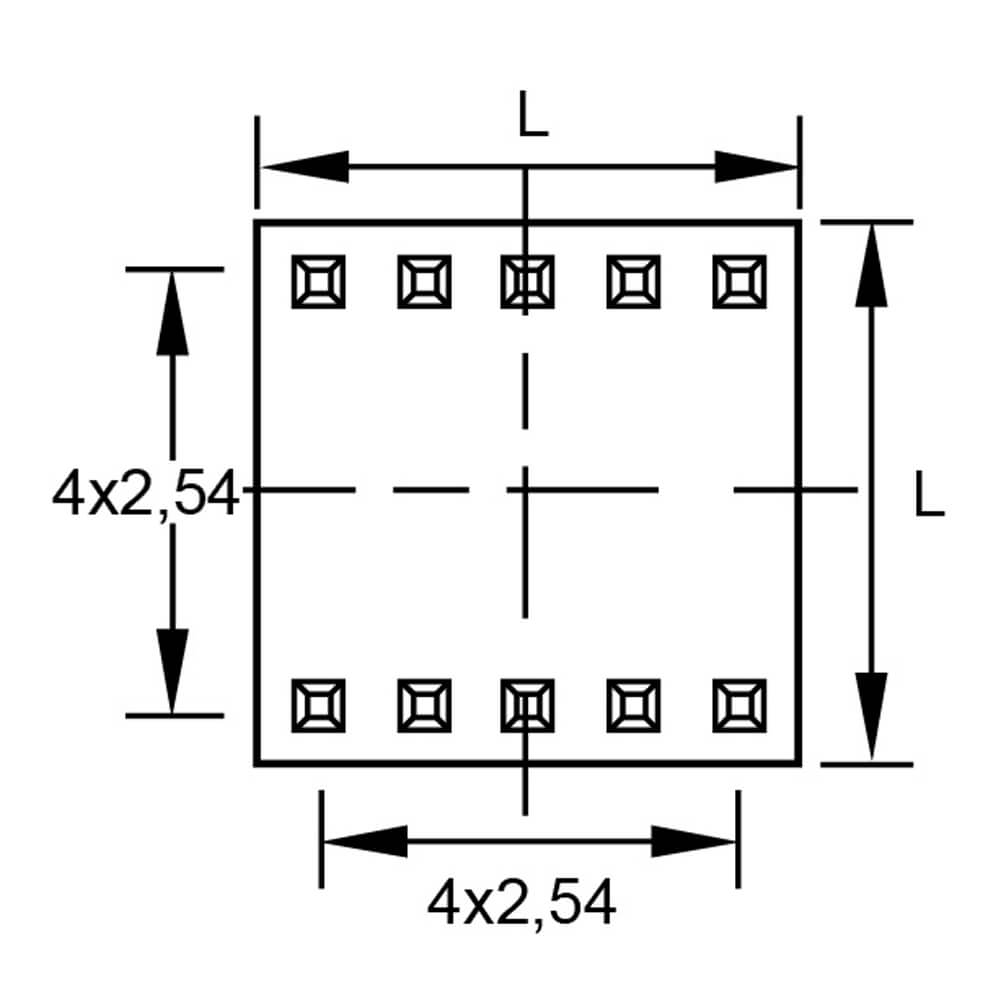

10 Pins
PE-LRE Powerelemente
Merkmale
- zum Einpressen in die Leiterplatte
- Übertragung von Strömen bis 240A
- als Befestigung von Kabeln auf Leiterplatte
- Material: Messing verzinnt
- Bohrlochdurchmesser: 1,6mm
- Endlochdurchmesser: 1,475mm
- Hitzebeständigkeit: -55°C bis +150°C
- Auszugskraft: nach IEC 352-5
- andere Größen und Ausführungen auf Anfrage

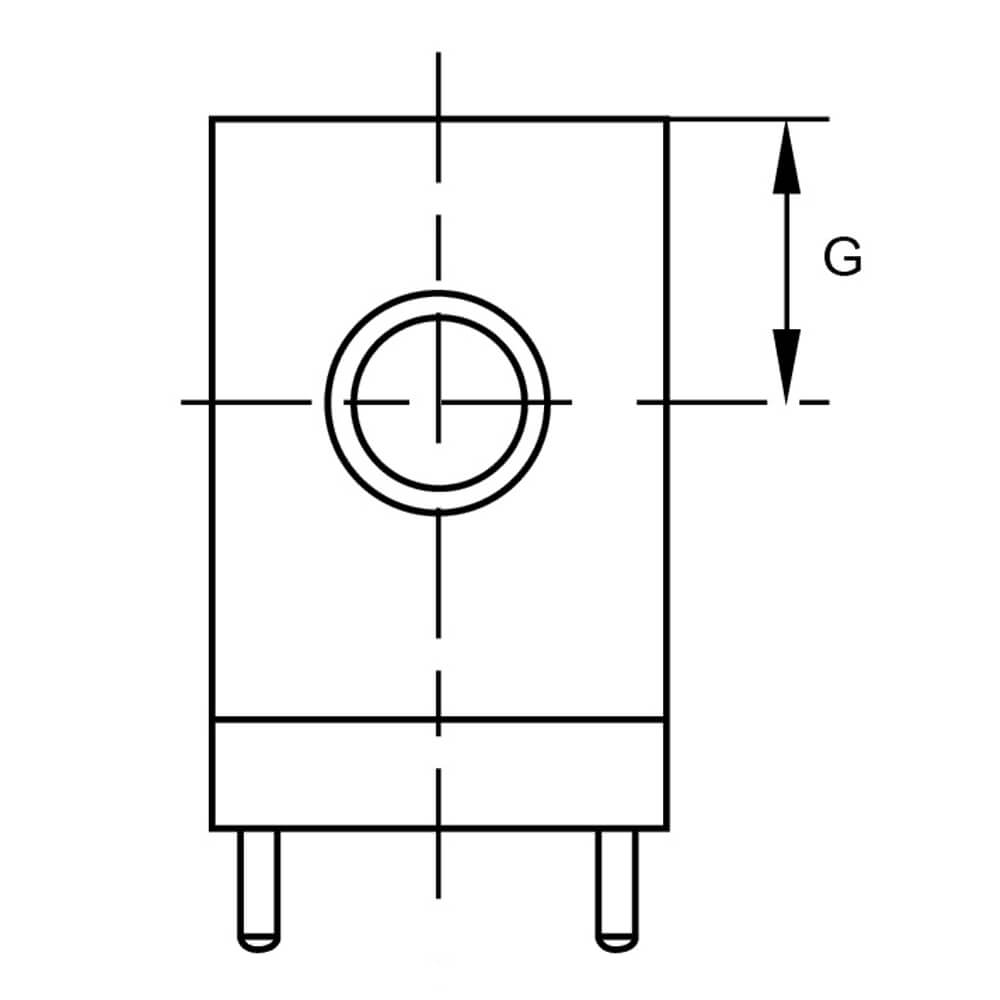

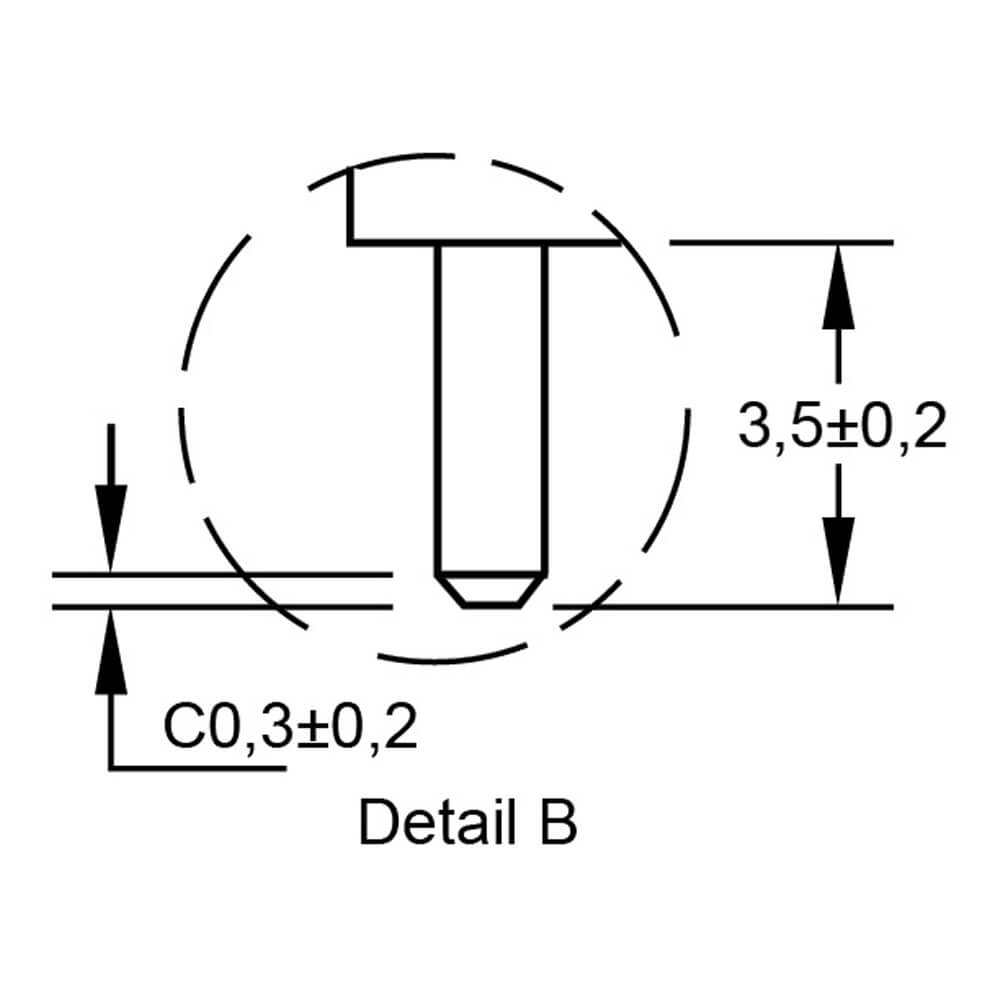

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | M / Øf (mm) | H (mm) | T (mm) | G (mm) | L (mm) | Anzahl Pins | IR (A) | Anzugsdrehmoment | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30403175LRE | PE-LRE-M3x17,5 | M3 | 17,5 | 3,8 | 5,0 | 7,0 | 6 | 100 | 0,5 Nm | Anfrage | |
| 30404175LRE | PE-LRE-M4x17,5 | M4 | 17,5 | 5,0 | 5,0 | 9,0 | 8 | 160 | 1,2 Nm | Anfrage | |
| 30405175LRE | PE-LRE-M5x17,5 | M5 | 17,5 | 5,0 | 5,0 | 9,0 | 8 | 160 | 2,2 Nm | Anfrage | |
| 30406235LRE | PE-LRE-M6x23,5 | M6 | 23,5 | 8,0 | 8,0 | 13,0 | 10 | 240 | 3,9 Nm | Anfrage | |
| 30408235LRE | PE-LRE-M8x23,5 | M8 | 23,5 | 8,0 | 8,0 | 13,0 | 10 | 240 | 9,0 Nm | Anfrage | |
| 30432175LRE | PE-LRE-3,2x17,5 | Ø3,2 | 17,5 | 3,8 | 5,0 | 7,0 | 6 | 100 | 0,5 Nm | Anfrage | |
| 30442175LRE | PE-LRE-4,2x17,5 | Ø4,2 | 17,5 | 5,0 | 5,0 | 9,0 | 8 | 160 | 1,2 Nm | Anfrage | |
| 30452175LRE | PE-LRE-5,2x17,5 | Ø5,2 | 17,5 | 5,0 | 5,0 | 9,0 | 8 | 160 | 2,2 Nm | Anfrage | |
| 30462235LRE | PE-LRE-6,2x23,5 | Ø6,2 | 23,5 | 8,0 | 8,0 | 13,0 | 10 | 240 | 3,9 Nm | Anfrage | |
| 30482235LRE | PE-LRE-8,2x23,5 | Ø8,2 | 23,5 | 8,0 | 8,0 | 13,0 | 10 | 240 | 9,0 Nm | Anfrage |
