CGLA Leiterplattenführung
Merkmale
- Material: Nylon 66, UL94V-2
- Farbe: natur
- weitere Abmessungen und Größen auf Anfrage

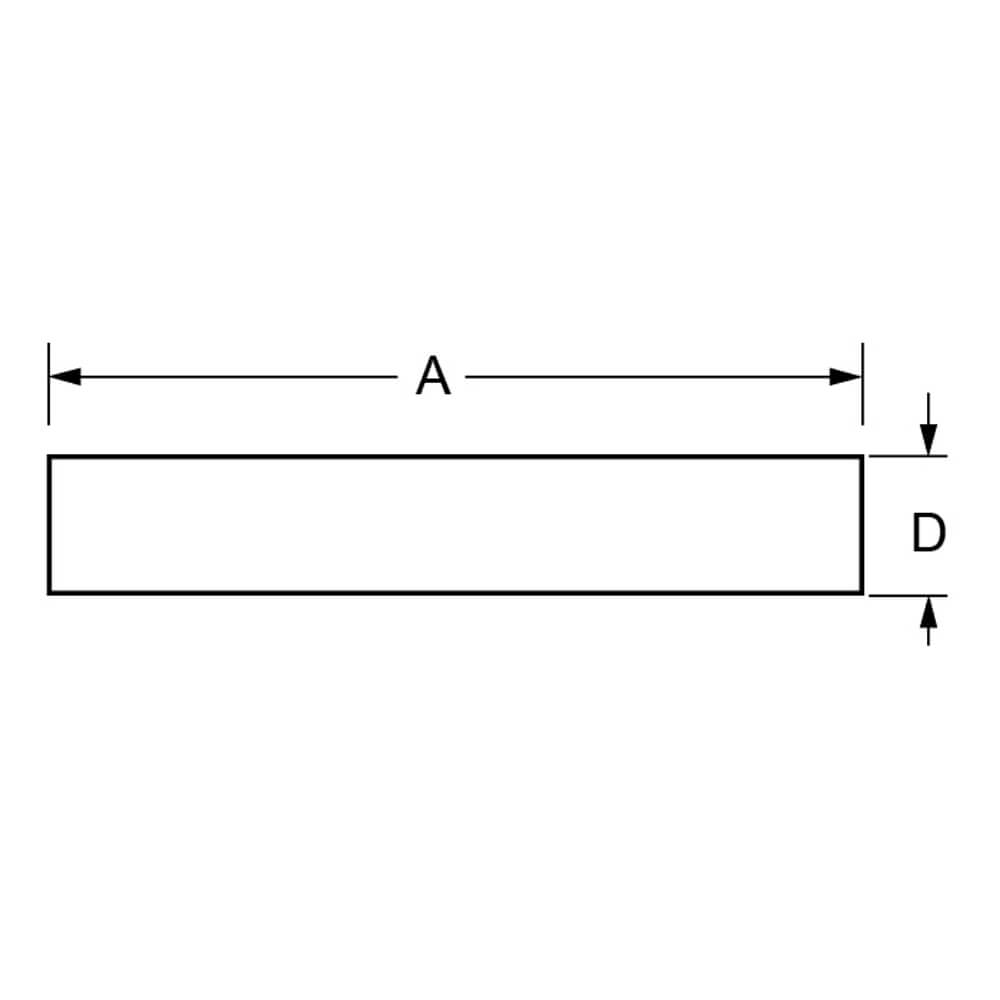

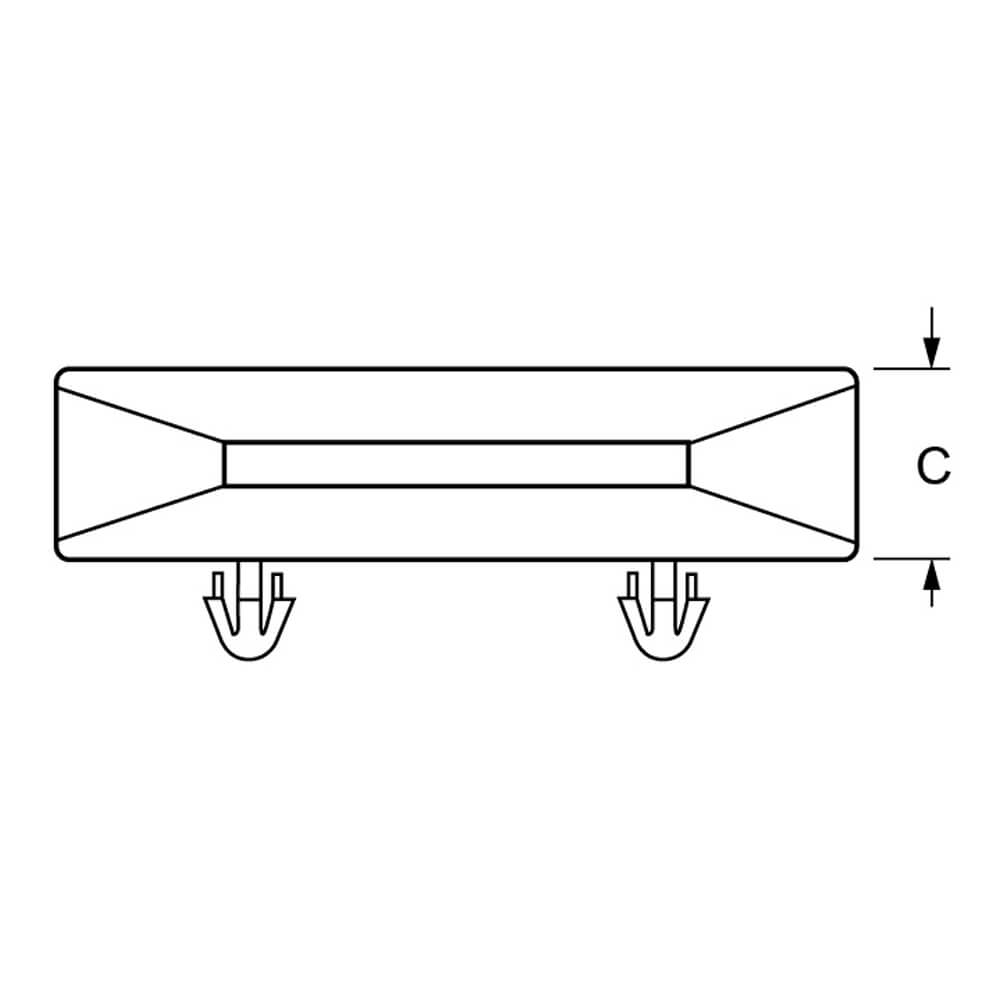

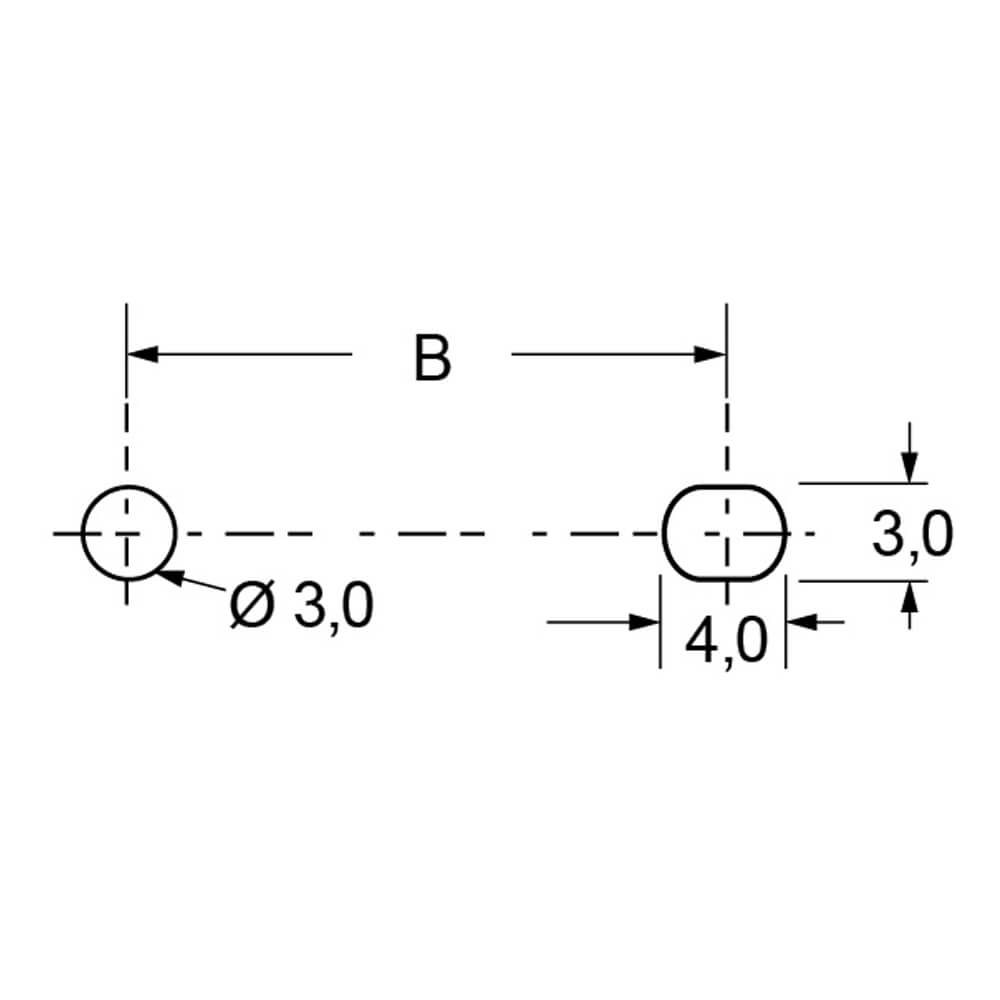

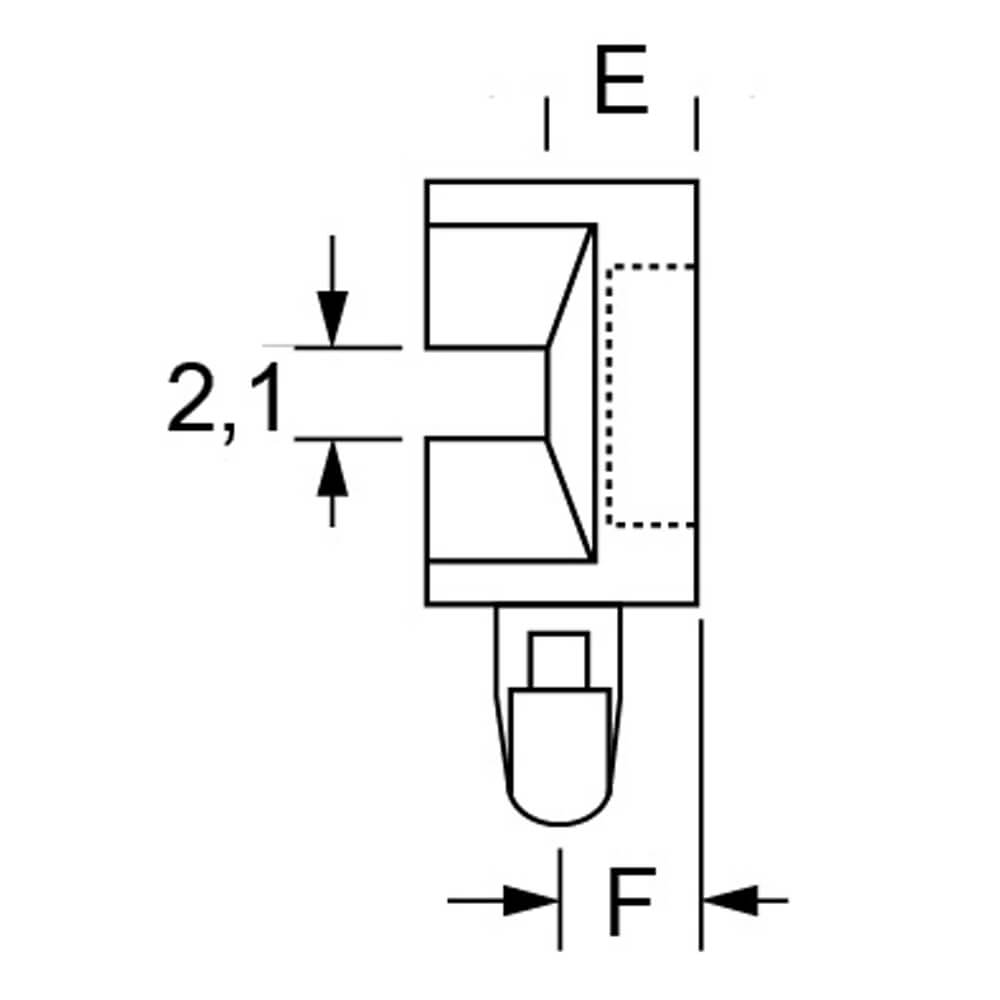

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | für Plattenstärke (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1100300 | CGLA-4 | 38,4 | 20,0 | 9,2 | 6,4 | 3,4 | 3,2 | 1,6 - 1,7 | Anfrage | |
| 1100301 | CGLA-4(1) | 38,4 | 20,0 | 9,2 | 6,4 | 3,4 | 3,2 | 1,0 | Anfrage | |
| 1100302 | CGLA-4(2) | 38,4 | 20,0 | 9,2 | 6,4 | 3,4 | 3,2 | 2,0 | Anfrage | |
| 1100303 | CGLA-4S | 40,0 | 20,0 | 8,0 | 6,0 | 3,0 | 3,0 | 1,6 | Anfrage | |
| 1100304 | CGLA-6 | 51,0 | 38,2 | 9,2 | 6,4 | 3,4 | 3,2 | 1,6 - 1,7 | Anfrage | |
| 1100305 | CGLA-8 | 81,0 | 60,0 | 8,0 | 6,0 | 3,0 | 3,0 | 1,6 - 1,8 | Anfrage | |
| 1100306 | CGLA-8(2) | 81,0 | 60,0 | 8,0 | 6,0 | 3,0 | 3,0 | 1,8 - 2,1 | Anfrage | |
| 1100307 | CGLA-8(8) | 81,0 | 60,0 | 8,0 | 6,0 | 3,0 | 3,0 | 1,8 | Anfrage | |
| 1100308 | CGLA-8(25) | 81,0 | 60,0 | 8,0 | 6,0 | 3,0 | 3,0 | 2,5 | Anfrage | |
| 1100309 | CGLA-9(1) | 91,5 | 71,0 | 8,0 | 6,0 | 3,0 | 3,0 | 1,6 - 1,8 | Anfrage | |
| 1100310 | CGLA-9(2) | 91,5 | 71,0 | 8,0 | 6,0 | 3,0 | 3,0 | 1,8 - 2,1 | Anfrage |
