Kabelhalter-mit-Rastfuss-Typ-PL-Nylon-natur

PL Kabelhalter

Merkmale

  • Steckmontage
  • Material: Nylon 6, UL94V-2
  • Farbe: natur

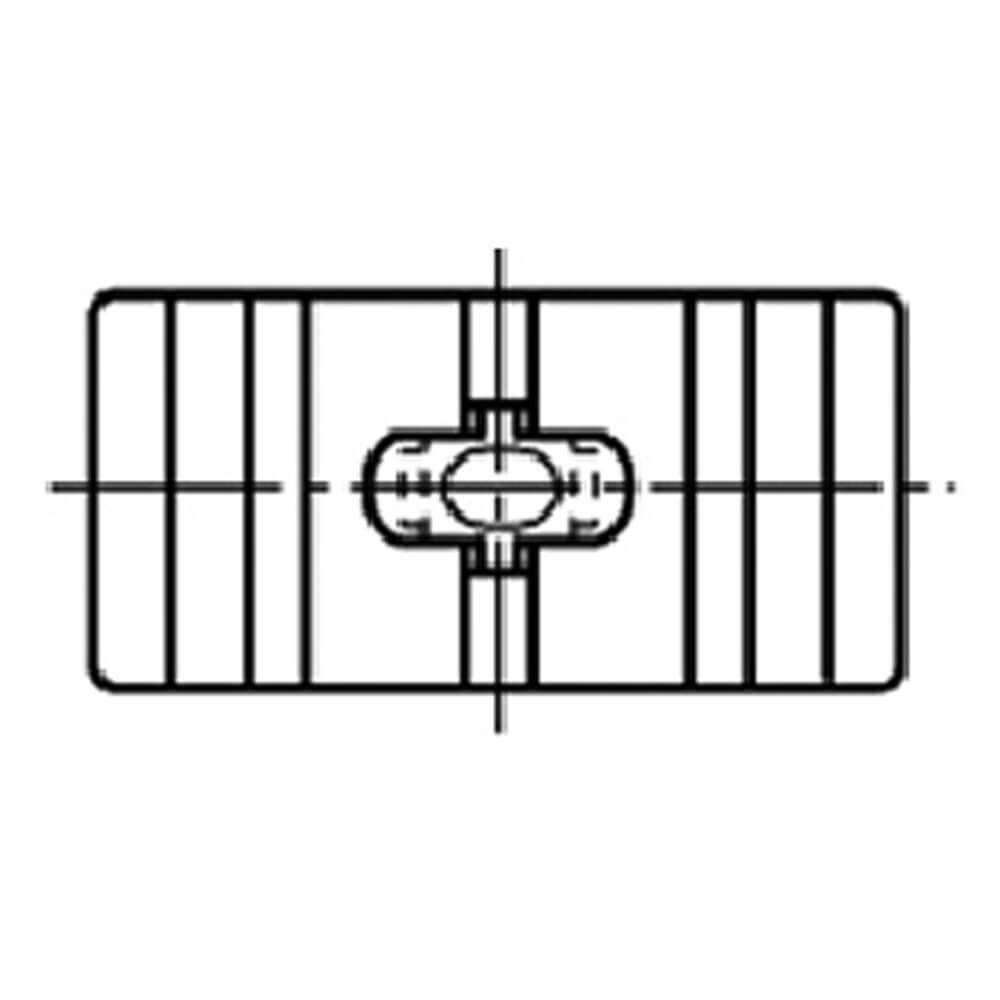

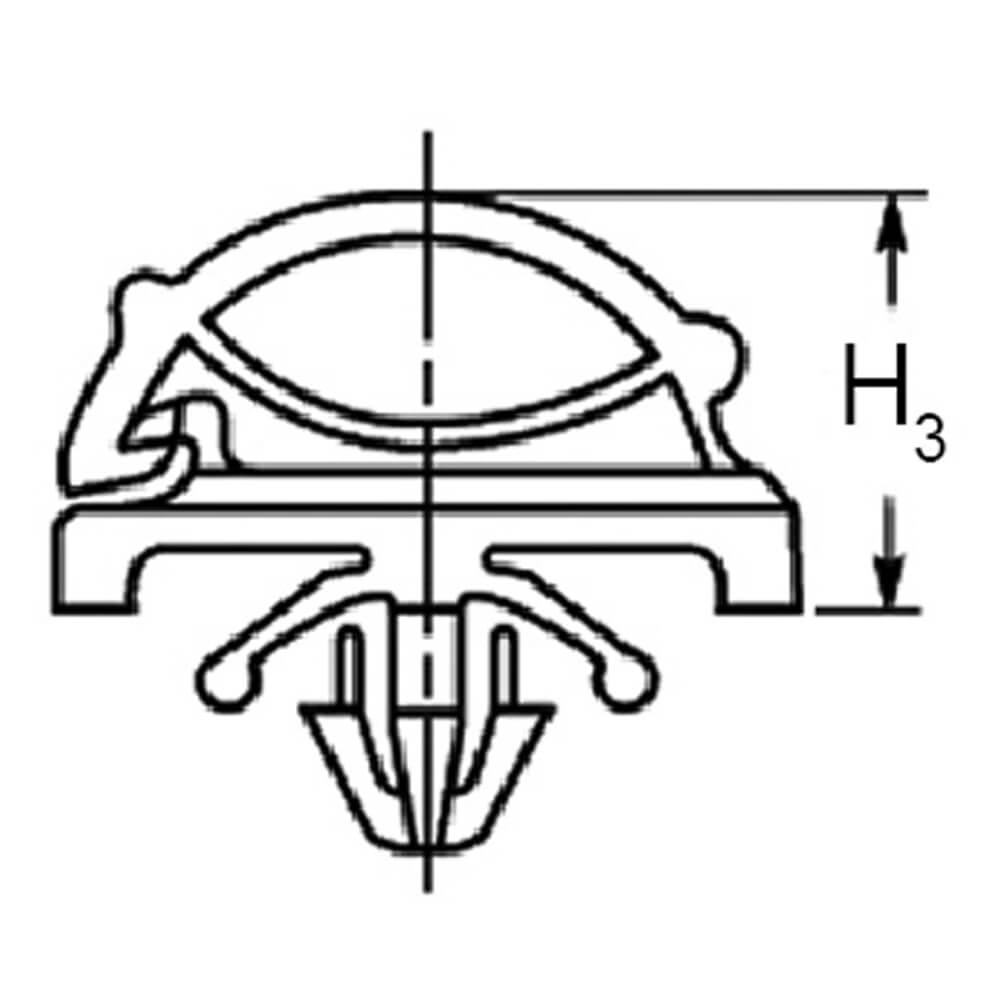

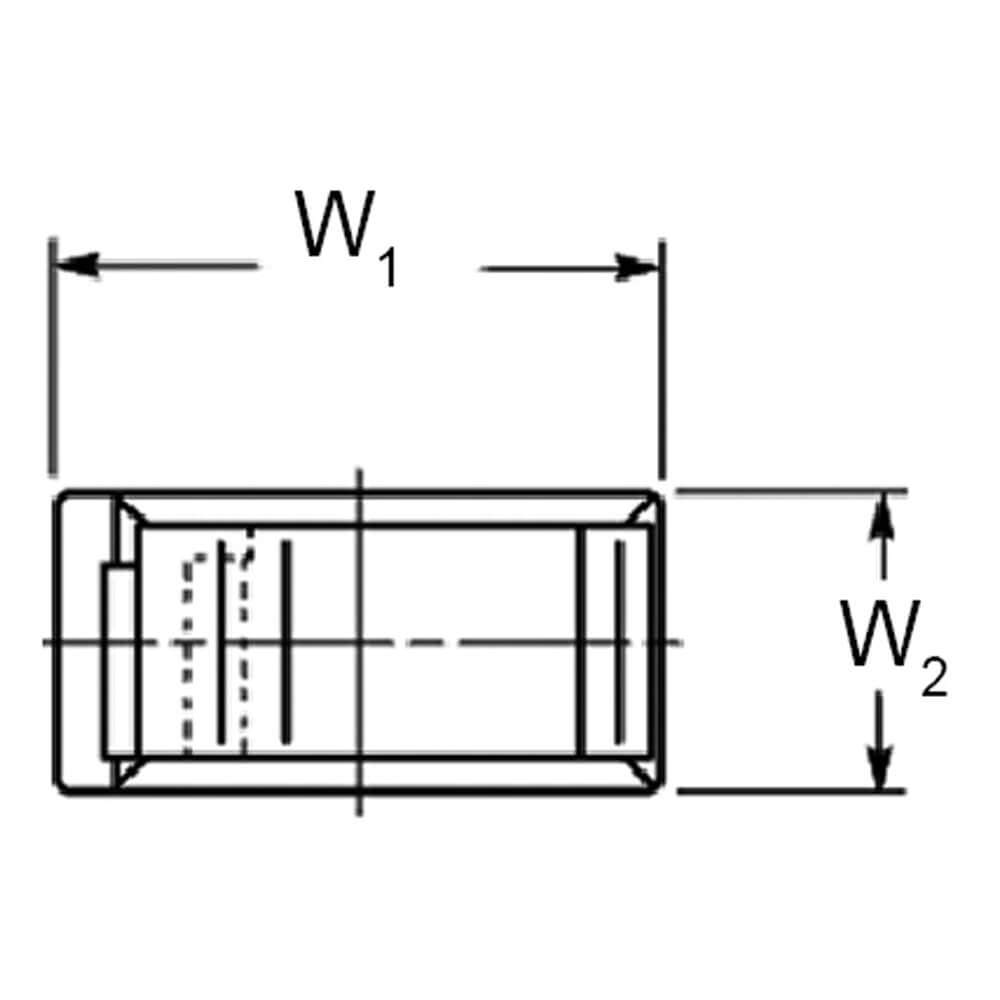

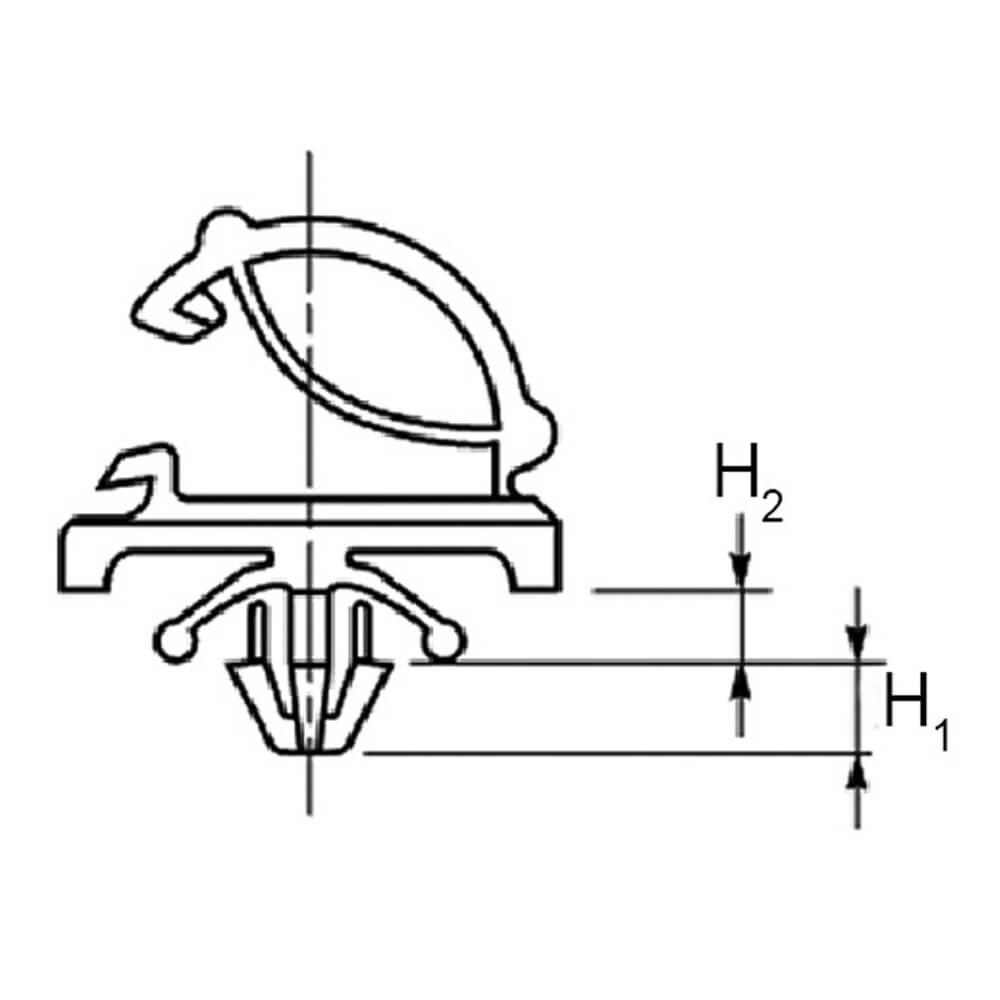

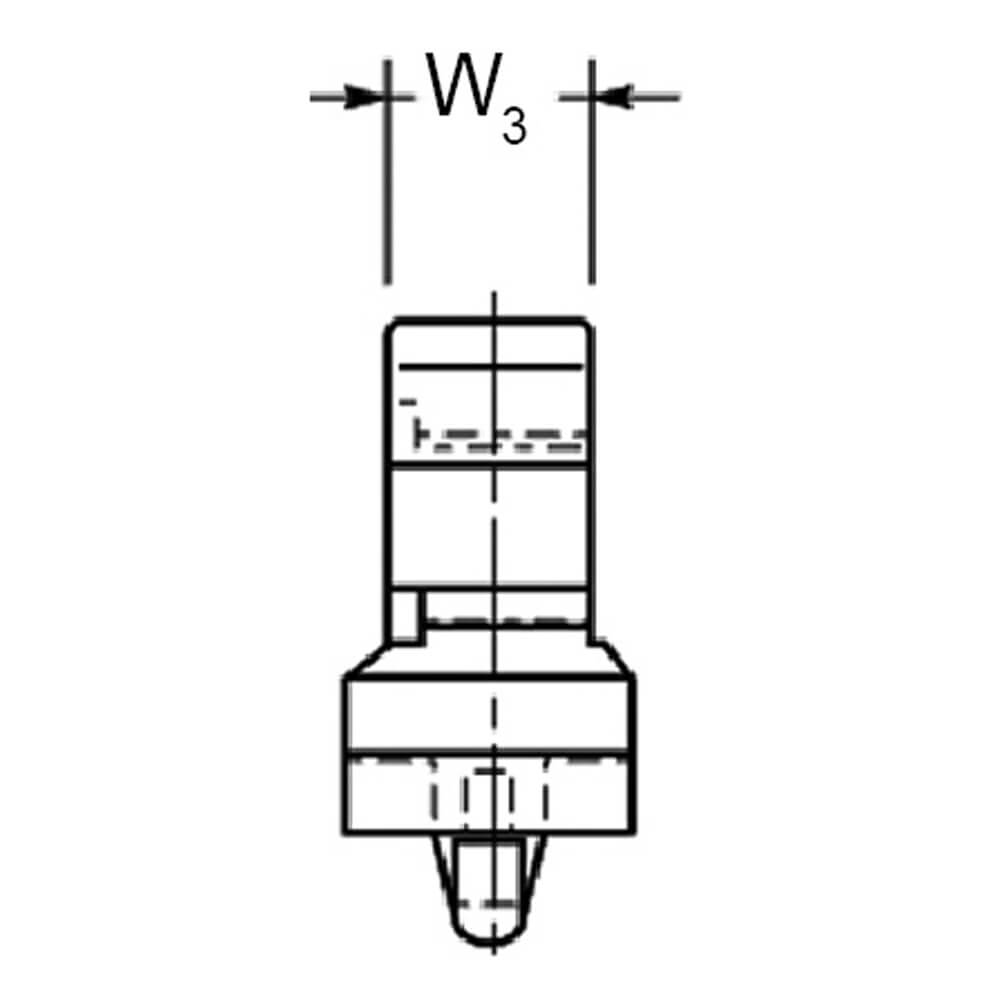

Technische Zeichnungen

Abmessungen in mm
Zeichnung-Kabelhalter-mit-Rastfuss-Typ-PL
Zeichnung-Kabelhalter-mit-Rastfuss-Typ-PL
Zeichnung-Kabelhalter-mit-Rastfuss-Typ-PL
Zeichnung-Kabelhalter-mit-Rastfuss-Typ-PL
Zeichnung-Kabelhalter-mit-Rastfuss-Typ-PL
Zeichnung-Kabelhalter-mit-Rastfuss-Typ-PL-Montageloch

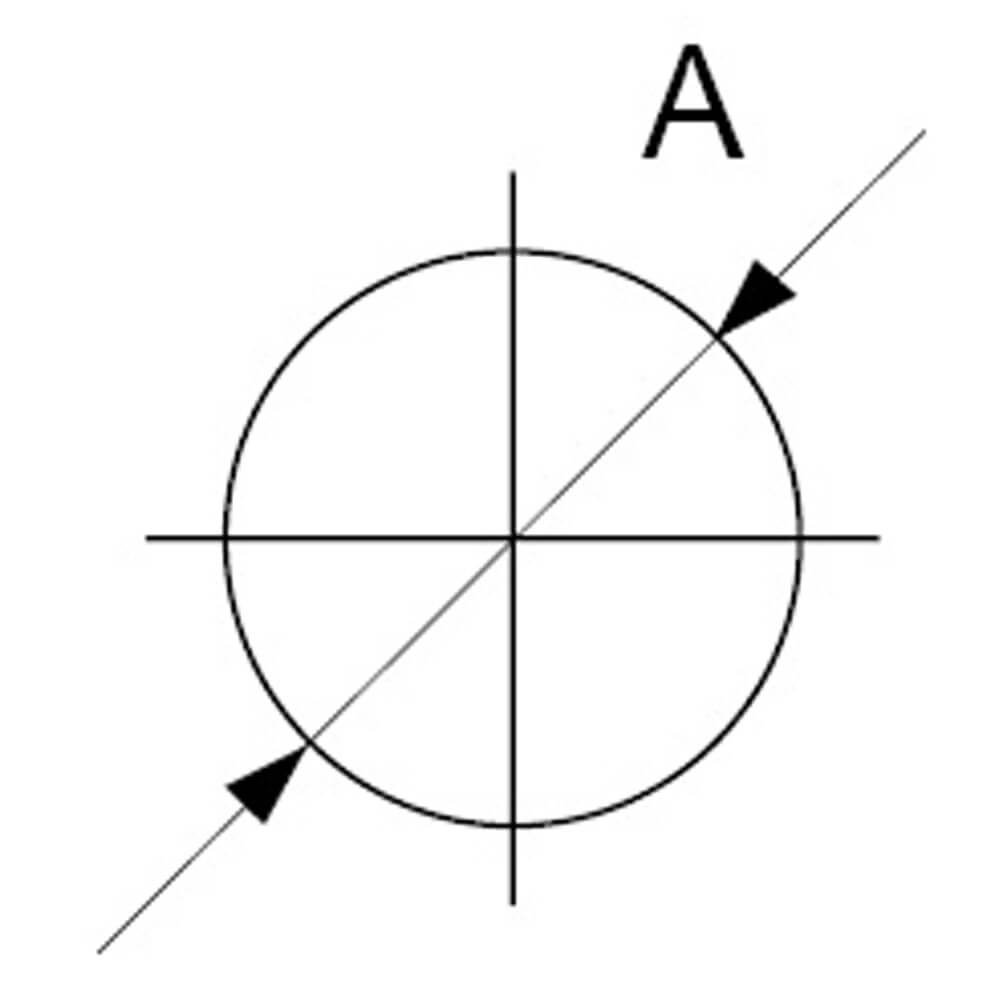

Montageloch: Rundloch
Zeichnung-Kabelhalter-mit-Rastfuss-Typ-PL-Montageloch

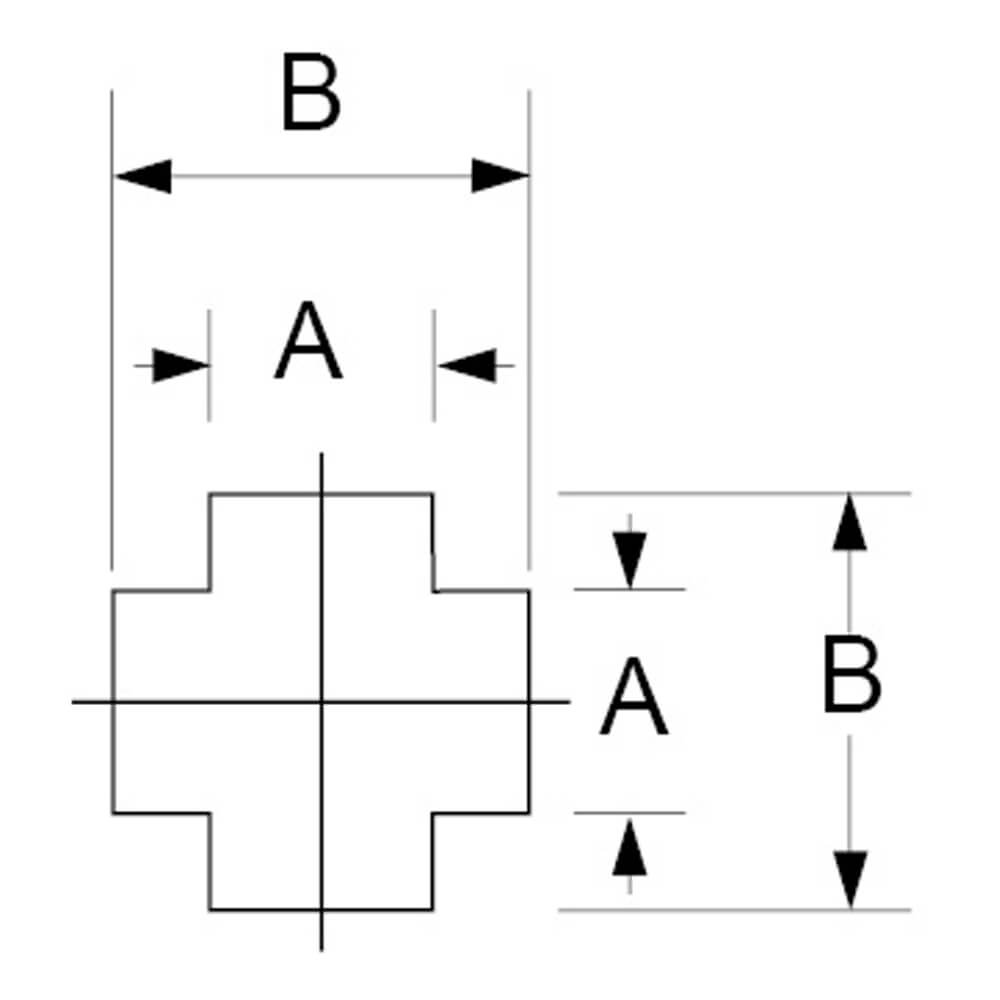

Montageloch: Kreuzlochung

Produktvarianten

Typen, Maße und weitere Daten
Art.-Nr.Typfür max.
Kabel-Ø (mm)		H1 (mm)H2 (mm)H3 (mm)W1 (mm)W2 (mm)W3 (mm)Loch-Ø (mm)Kreuzlochung
A (mm)		Kreuzlochung
B (mm)		Plattenstärke
(mm)		Datenblatt
2221620PL-10N2,13,02,15,813,48,06,03,82,23,80,5 - 1,8 (bei Kreuzlochung: 0,5 -1,6) Anfrage
2221622PL-20N4,53,02,19,016,28,06,03,82,23,80,5 - 1,8 (bei Kreuzlochung: 0,5 -1,6) Anfrage
2221624PL-30N8,05,02,412,821,410,08,04,83,24,80,5 - 1,8 (bei Kreuzlochung: 0,5 -1,6) Anfrage
2221620-2PL-10N22,13,02,15,813,48,06,03,82,23,81,6 - 2,5 Anfrage
2221622-2PL-20N24,53,02,19,016,28,06,03,82,23,81,6 - 2,5 Anfrage
2221624-2PL-30N28,05,02,412,821,410,08,04,83,24,81,6 - 2,5 Anfrage
