MPKIP-SMD Miniaturisierte Printklemmen

Merkmale

flache Bauform, keine Lötbeine oder Klemmschrauben
für starre und flexible Leiter
Leiter einfach mit Drücker lösbar
für manuelle und automatische Verdrahtung
bei Typ MPKIP2C-SMD intern gebrückte Variante verfügbar
Testöffnung auf der Oberseite
zeitsparende, komfortable und zuverlässige Kontaktierung durch Ausführung der Anschlüsse als robuste Steckklemme
Lieferung in gegurteter Ausführung für automatische Bestückung
Ausführung der Klemme als SMD Bauteil - ausgelegt für den Reflow-Lötprozess
Nennstrom: 16A
Abisolierlänge: 9,0mm + 1,0mm
Klemmbereich: 0,5mm² - 2,5mm²
max. Umgebungstemperatur: T85
Material: Polycarbonat

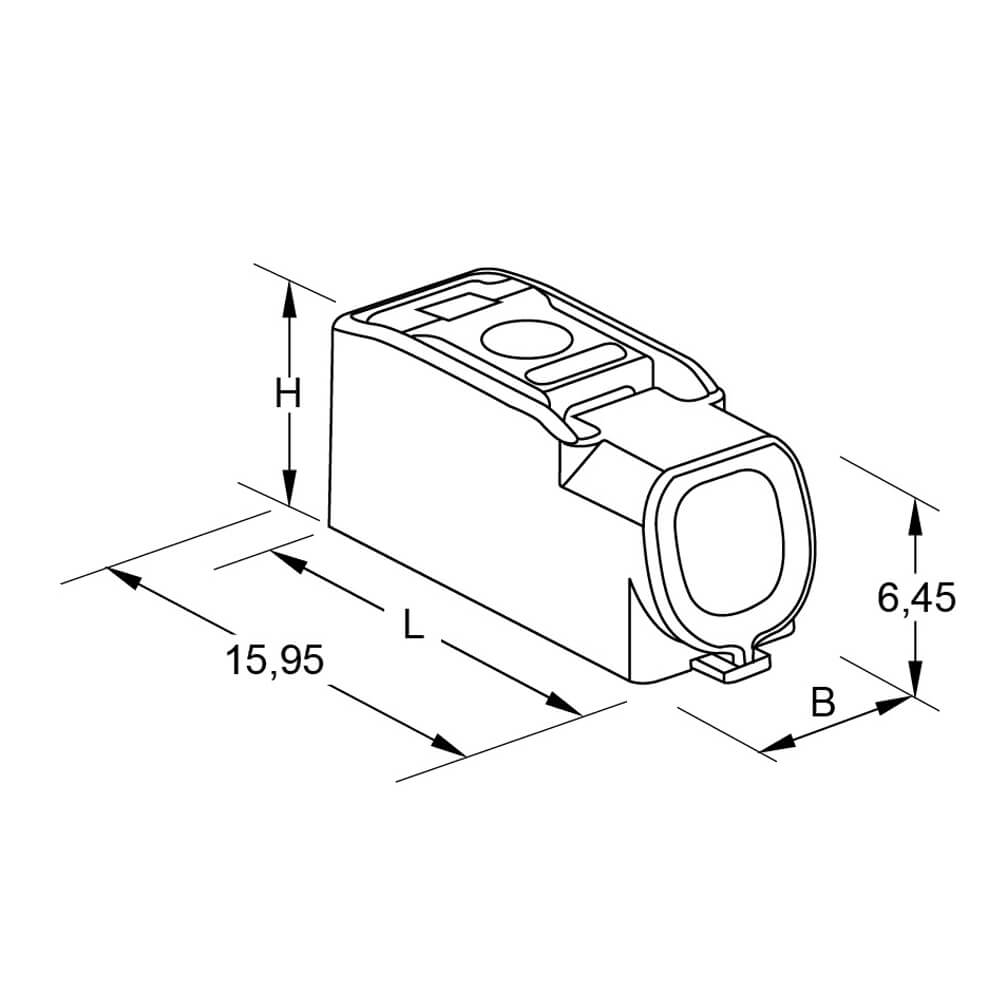

Technische Zeichnungen

Abmessungen in mm

Typen, Maße und weitere Daten

Typ	L (mm)	B (mm)	H (mm)	Nennspannung
MPKIP1-SMD	15,2	5,9	7,0	1 POL, 500V	Anfrage
MPKIP3-SMD	15,2	17,9	7,0	3 POL, 400V	Anfrage
MPKIP2-SMD	15,2	11,9	7,0	2 POL, 400V	Anfrage
MPKIP2C-SMD	15,2	11,9	7,0	2C, 500V	Anfrage

gute Steifigkeit
hohe Schlagfestigkeit
beständig gegen Brüchigkeit bei niedrigen Temperaturen
Das Harz erfüllt die Anforderungen für den Kontakt mit Lebensmitteln (FDA; 21CFR 177.1520)
Einsatztemperatur: -20°C bis +75°C
Material: Polypropylen, UL94HB
Farbe: schwarz / weiß
