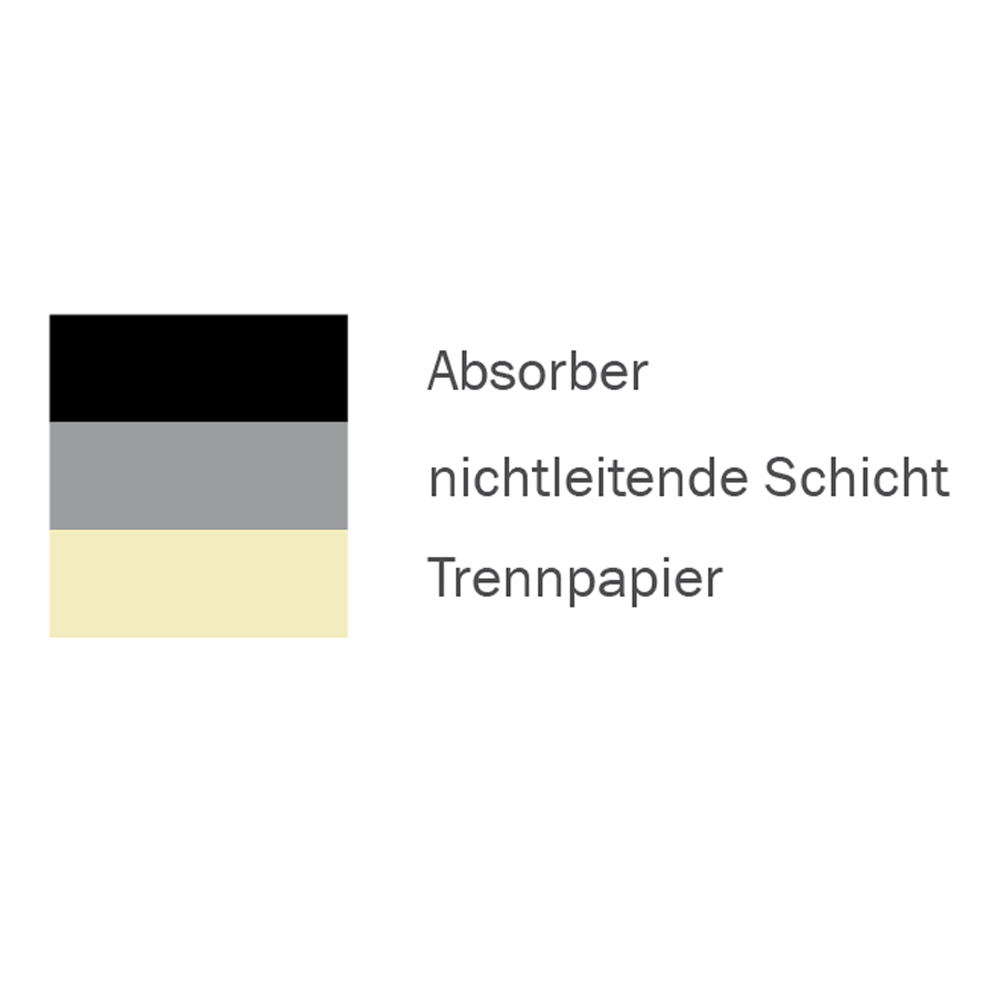

Aufbau
zu RFID/NFC
zu RFID/NFC
zu RFID/NFC
MA Magnetic Absorber
Merkmale
- exzellenter Absorber für elektromagnetische Strahlung
- weich und sehr dünn
- isolierend
- zuverlässige Montage durch gute Haftung
- in sehr kleinen Abmessungen und kundenspezifischen Zuschnitten erhältlich
Gängige Anwendungsbereiche
- EMV-Abschirmkomponenten

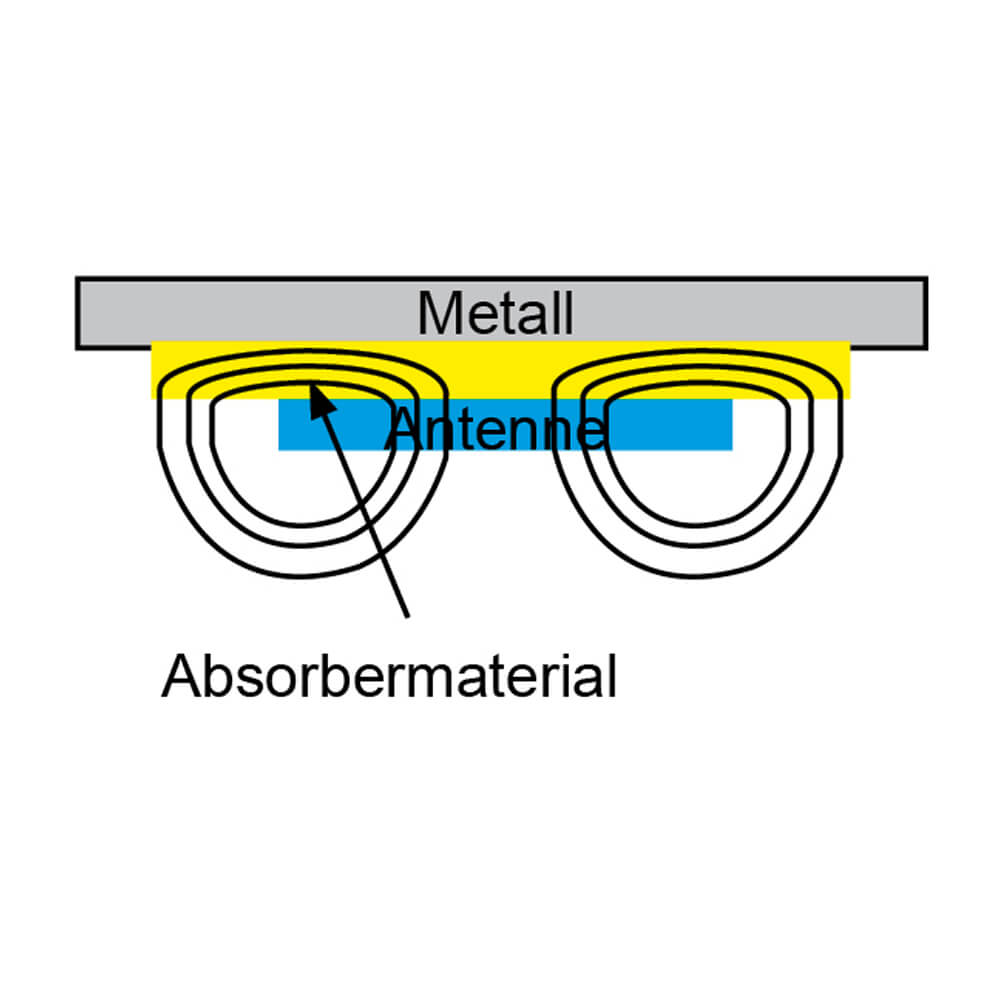

- RFID-Etiketten

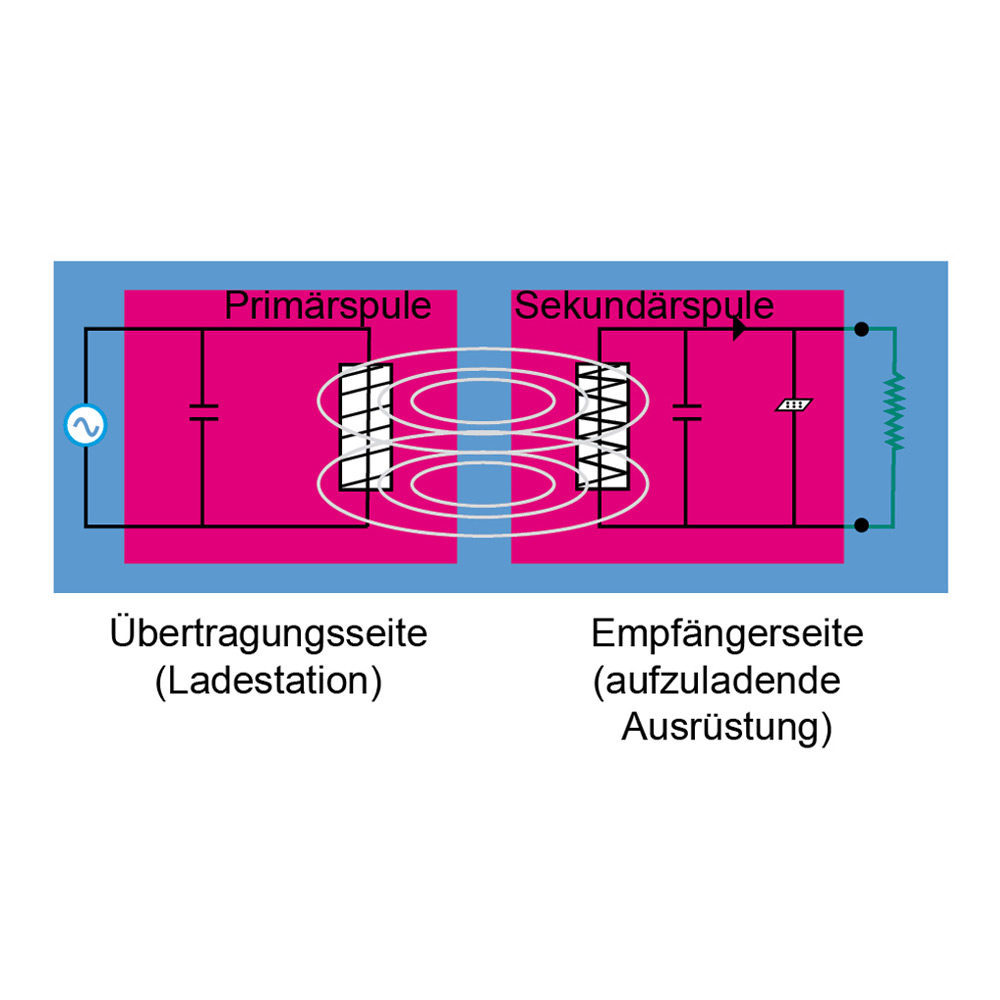

- drahtlose Ladegeräte
Technische Daten
Beschreibung
Bei der Entwicklung elektronischer Komponenten werden immer häufiger die Attribute „kleiner“ und „dünner“ gefordert, z.B. bei RFID-Etiketten, EMV-Abschirmkomponenten, drahtlosen Ladegeräten etc.
Dieser Absorber ist die Lösung. Er ist sehr dünn, weich und leicht aufzurollen. Zusätzlich kann er kundenspezifisch zugeschnitten und mit weiteren Abschirmmaterialien, wie beispielsweise Metallfolien, versehen werden, wenn ein mehrlagiger Aufbau benötigt wird.
Eigenschaften
| MA Magnetic Absorber | MA-A1000 | MA-A2000 | MA-A5000 | MA-A12000 |
|---|---|---|---|---|
| Materialstärke (mm) | 0,1 - 1,0 | 0,1 - 1,0 | 0,03 - 3,0 | 0,03 - 0,5 |
| Permeabilität (µ´ @ 3 MHz) | 10 | 20 | 50 | 120 |
| Oberflächenwiderstand (Ω/inch²) | ≥106 | ≥106 | ≥106 | ≥106 |
| Frequenzbereich (Hz) | RFID: 125 kHz/134 kHz/13,56 MHz EMI: 10 MHz - 18 GHz | RFID: 125 kHz/134 kHz/13,56 MHz EMI: 10 MHz - 18 GHz | RFID: 125 kHz/134 kHz/13,56 MHz EMI: 10 MHz - 18 GHz | RFID: 125 kHz/134 kHz/13,56 MHz EMI: 10 MHz - 18 GHz |
| Haftkraft (kgf/inch) | ≥1,0 | ≥1,0 | ≥1,0 | ≥1,0 |
| UL-Zertifizierung | UL94V-0 | UL94V-0 | UL94V-0 | UL94V-0 |
| Temperaturbereich (°C) | -25 bis +85 | -25 bis +85 | -25 bis +85 | -25 bis +120 |

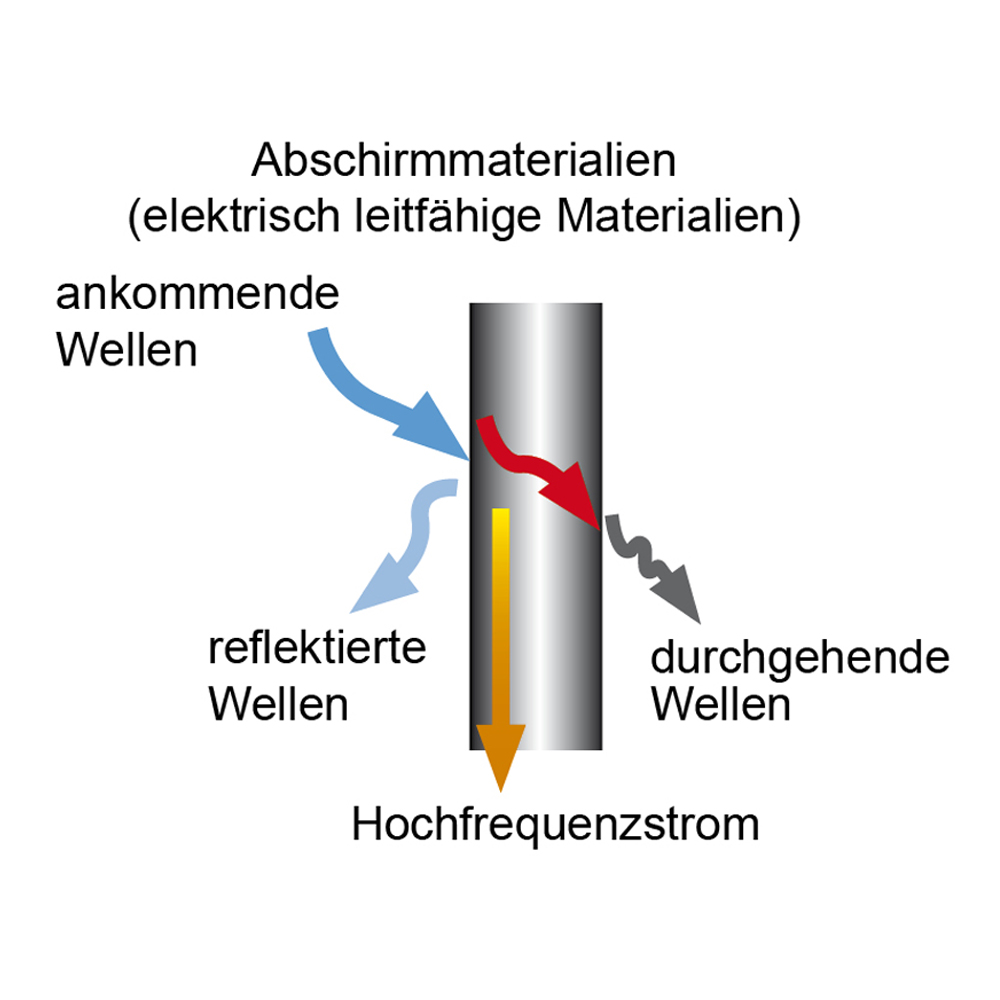

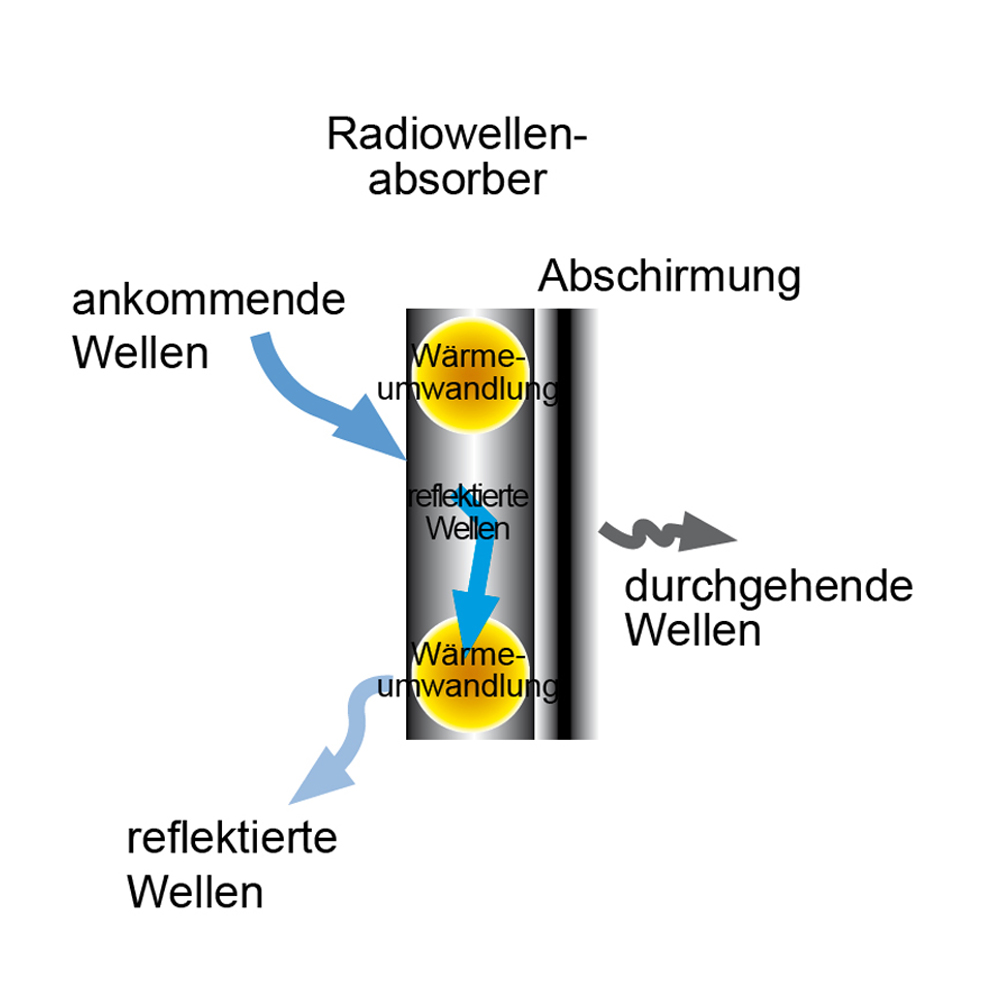

Aufbau und Funktionsweisen
Grundsätze
