KZ-VR Kabelzugentlastungen
Merkmale
- zur Vormontage am Rundkabel
- sitzt fest, isoliert und schützt
- am Kabel vormontierbar , ideal für die Vorkonfektion
- Fingerdruck-Montage im Gerät möglich
- Doppel-D-Montageloch-Option verhindert Verdrehungen
- temperaturbeständig von -35°C bis +105°C
- Material: PA 6.6, UL94V-2
- Farbe: schwarz (auch in weiß erhältlich)
- weitere Abmessungen und Größen auf Anfrage

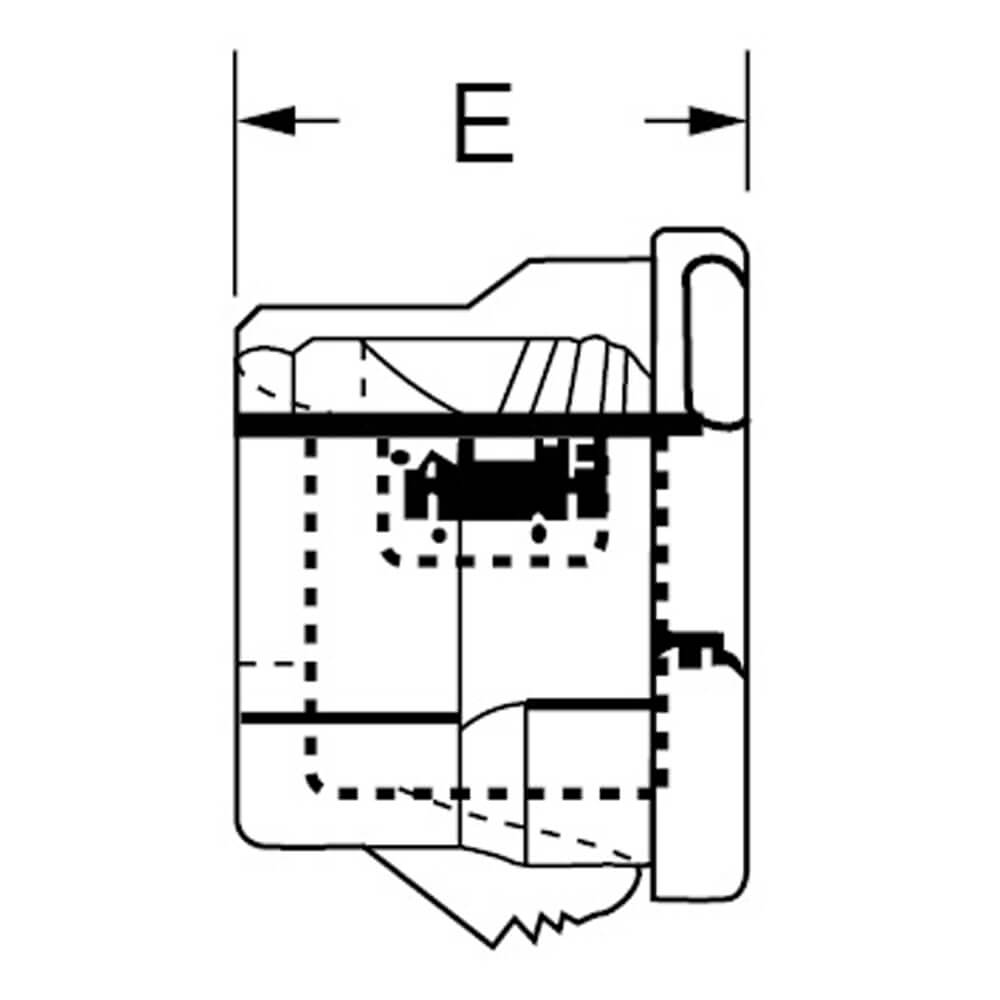

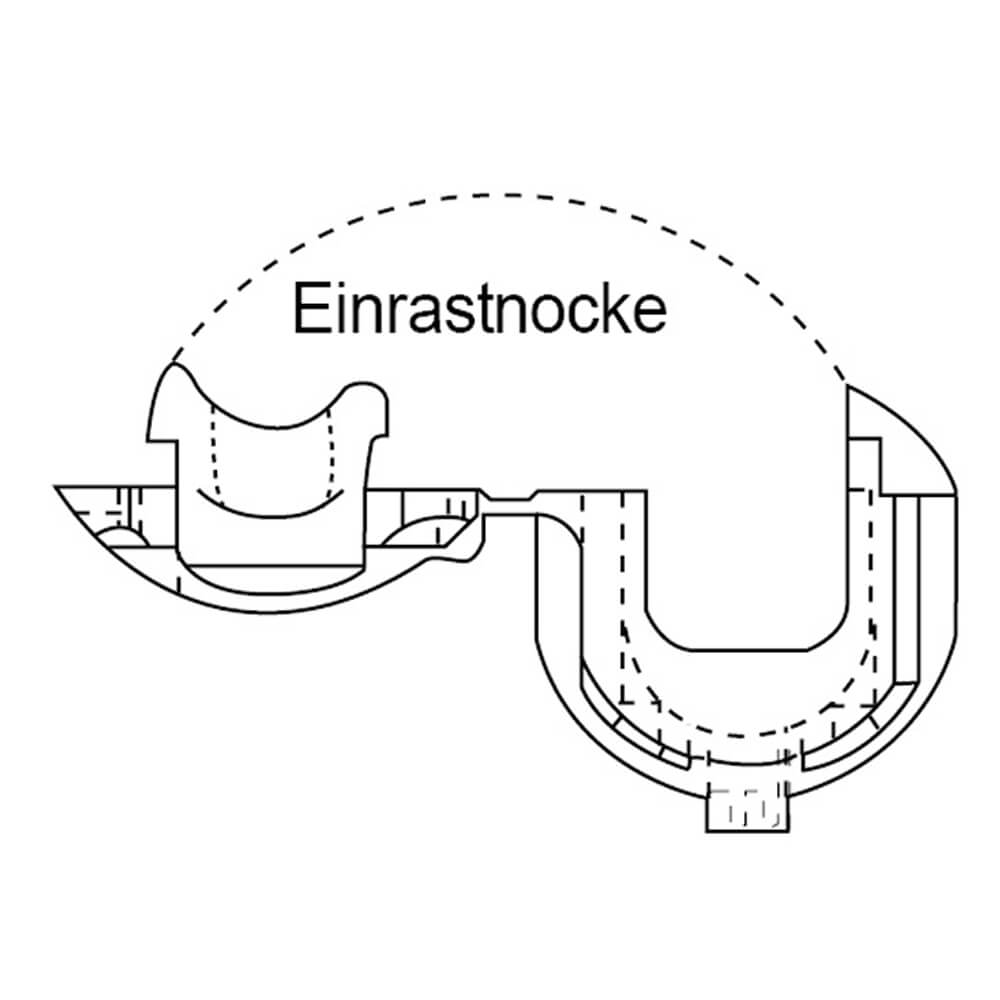

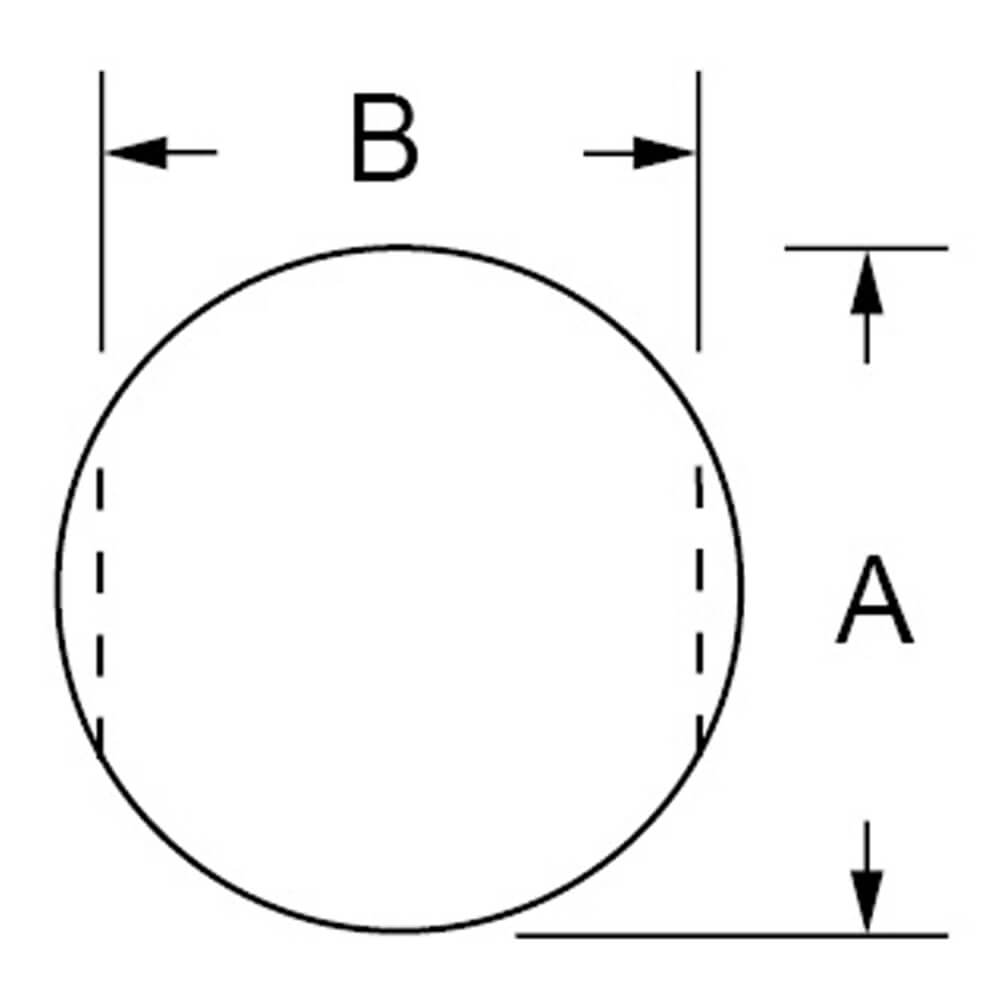

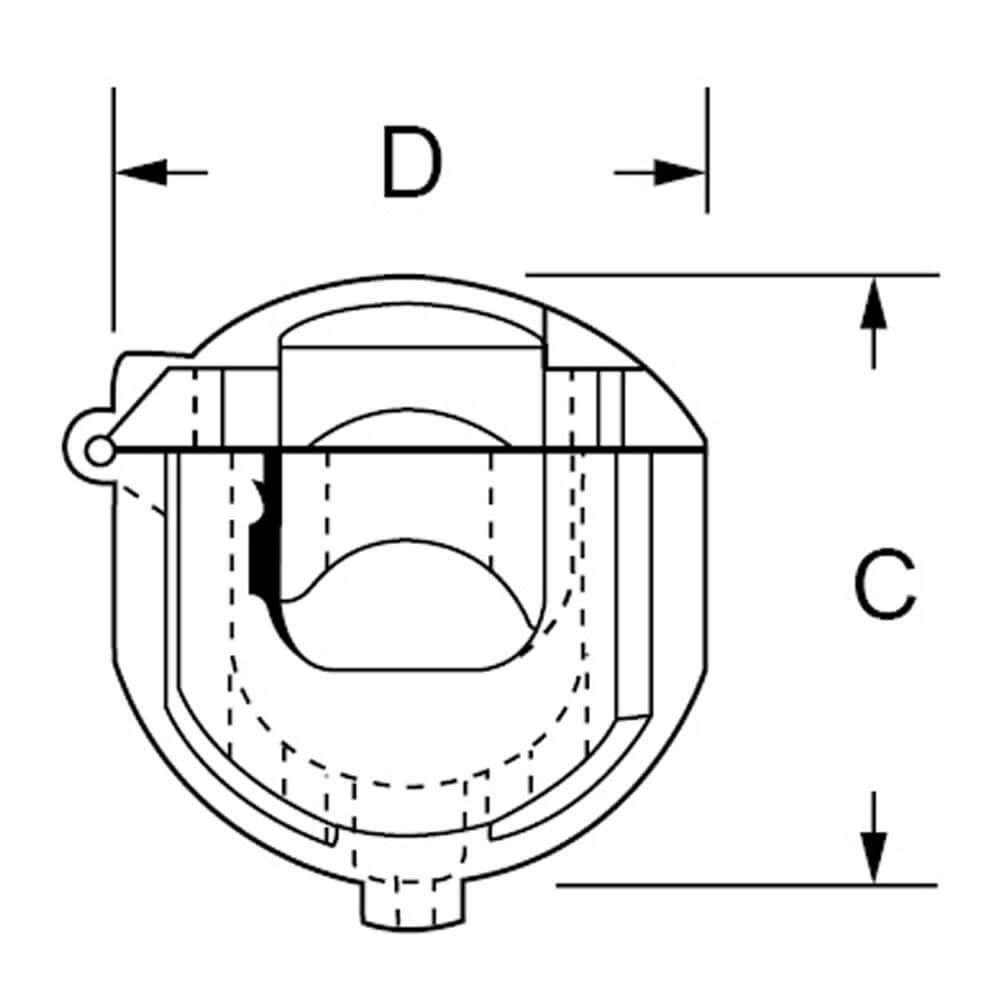

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | Kabel-Ø (mm) | Wandstärke (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|---|
| 2400701 | KZ-VR-5 | 3,3 - 5,3 | 0,8 - 2,5 | 15,9 | 14,0 | 17,4 | 16,4 | 14,0 | Anfrage | |
| 2400702 | KZ-VR-7 | 5,6 - 7,4 | 0,8 - 2,5 | 15,9 | 14,0 | 17,4 | 17,0 | 14,0 | Anfrage | |
| 2400703 | KZ-VR-9 | 7,4 - 9,8 | 2,0 - 3,4 | 22,2 | 19,6 | 24,4 | 23,4 | 18,3 | Anfrage | |
| 2400704 | KZ-VR-10 | 7,4 - 9,8 | 0,8 - 4,0 | 22,2 | 19,6 | 24,4 | 23,4 | 18,3 | Anfrage | |
| 2400705 | KZ-VR-11 | 8,6 - 10,9 | 2,0 - 3,4 | 22,2 | 19,6 | 24,4 | 23,4 | 18,3 | Anfrage | |
| 2400706 | KZ-VR-12 | 8,6 - 10,9 | 0,8 - 4,0 | 22,2 | 19,6 | 24,4 | 23,4 | 18,3 | Anfrage | |
| 2400707 | KZ-VR-13 | 10,8 - 12,1 | 0,8 - 4,0 | 22,2 | 19,6 | 24,4 | 23,4 | 18,3 | Anfrage | |
| 2400708 | KZ-VR-15 | 13,5 - 15,2 | 1,6 - 4,8 | 28,2 | 25,4 | 30,5 | 29,2 | 23,4 | Anfrage |
