KVK Kabelverschraubung
Merkmale
- Schutzart: IP67 (5 bar)
- Temperaturbereich: dauerhaft von -30°C bis +80°C, kurzzeitig: +150°C
- Material:
– Hutmutter und Zwischenstutzen: PA
– Dichtring: thermoplastisches, vulkanisiertes TPV - Farbe: hellgrau RAL 7035 (= Standard), schwarz RAL 9005 (= Art.-Nr. + "S"), silbergrau RAL 7001 (= Art.-Nr. + "G")
Zulassungen
- VDE
- CE

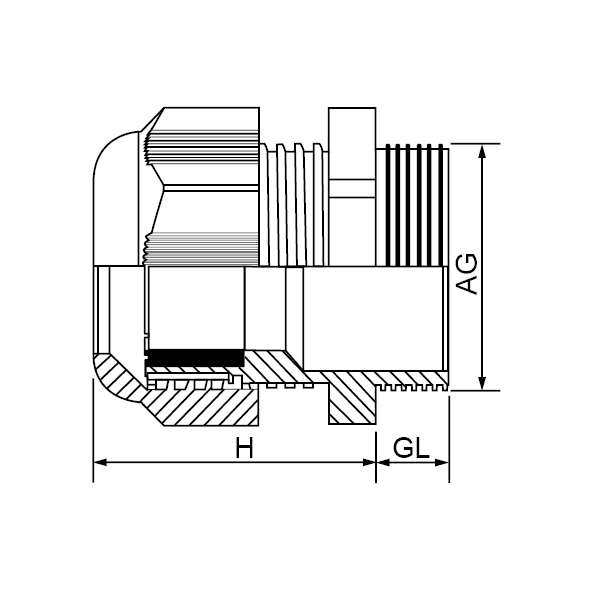

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | AG (mm) | Kabel-Ø (mm) | H (mm) | GL (mm) | SW (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|
| 2410112 | KVK-M12-3-6,5 | M12 x 1,5 | 3,0 - 6,5 | 24,0 | 8,0 | 15 | Anfrage | |
| 2410116 | KVK-M16-4-8 | M16 x 1,5 | 4,0 - 8,0 | 28,0 | 8,0 | 19 | Anfrage | |
| 2410117 | KVK-M16-2-6 | M16 x 1,5 | 5,0 - 10,0 | 29,0 | 10,0 | 22 | Anfrage | |
| 2410120 | KVK-M20-6-12 | M20 x 1,5 | 6,0 - 12,0 | 29,0 | 10,0 | 24 | Anfrage | |
| 2410122 | KVK-M20-10-14 | M20 x 1,5 | 10,0 - 14,0 | 33,0 | 10,0 | 27 | Anfrage | |
| 2410125 | KVK-M25-13-18 | M25 x 1,5 | 13,0 - 18,0 | 38,0 | 10,0 | 33 | Anfrage | |
| 2410132 | KVK-M32-18-25 | M32 x 1,5 | 18,0 - 25,0 | 41,0 | 10,0 | 42 | Anfrage | |
| 2410140 | KVK-M40-22-32 | M40 x 1,5 | 22,0 - 32,0 | 51,0 | 10,0 | 53 | Anfrage | |
| 2410150 | KVK-M50-32-38 | M50 x 1,5 | 32,0 - 38,0 | 53,0 | 18,0 | 60 | Anfrage | |
| 2410163 | KVK-M63-37-44 | M63 x 1,5 | 37,0 - 44,0 | 55,0 | 18,0 | 70 | Anfrage |
