KV-EMVKF Kabelverschraubungen
Merkmale
- Kabelverschraubung für Kabel und Leitungen mit Schirmung
- schnelle und einfache EMV-Verbindung durch Kontaktfeder
- integrierte Zugentlastung
- großer Dicht- und Klemmbereich
- Anschlussgewinde: metrisch nach EN 60423
- Schutzart: IP68
- UL / CSA zugelassen
- Temperaturbereich: -20°C bis +100°C
- Material:
– Hutmutter: Messing CuZn39Pb3, galvanisch vernickelt
– Lamelleneinsatz: Polyamid PA6 V-2
– Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
– Kontaktfeder: Edelstahl
– Zwischenstutzen: Messing CuZn39Pb3, galvanisch vernickelt
– O-Ring: Nitrilkautschuk NBR

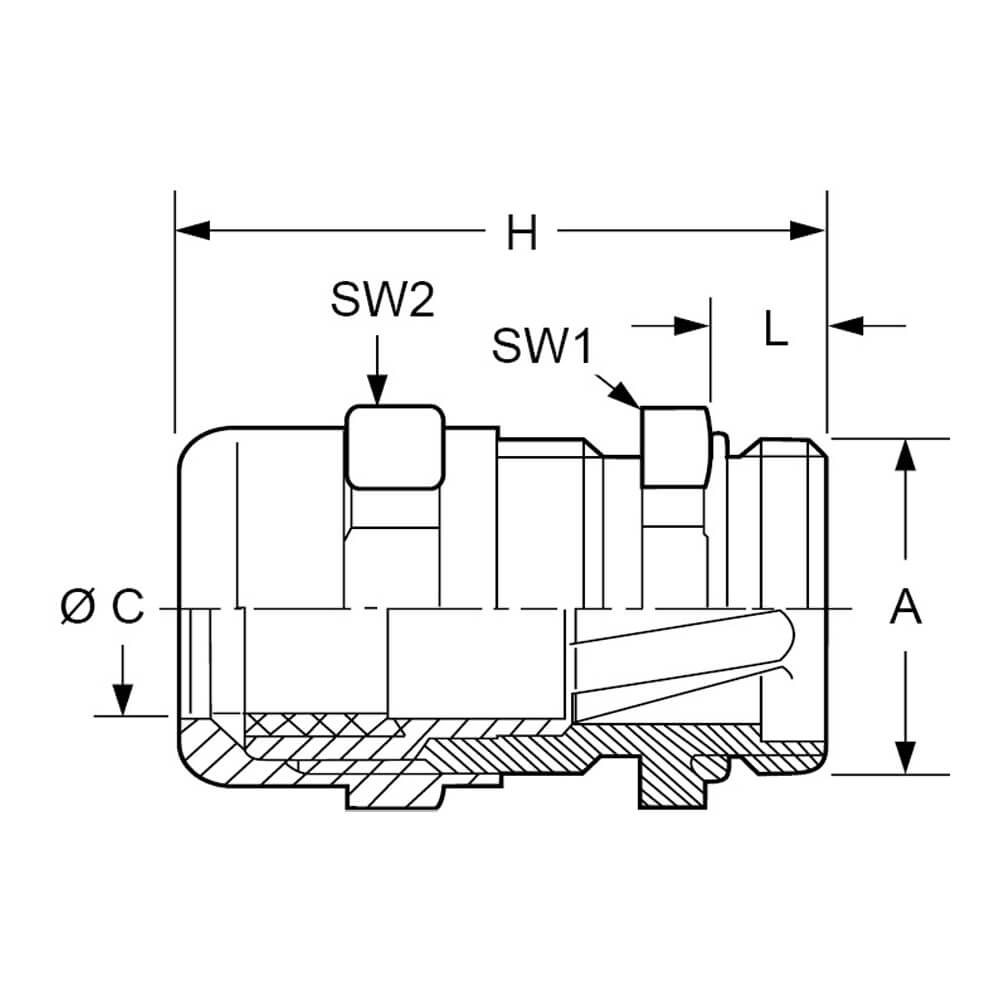

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | A (mm) | ØC (mm) | H (mm) | L (mm) | SW1 (mm) | SW2 (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|
| 2417016MF | M16 x 1,5 | 5,0 - 9,0 | 30,0 | 5,0 | 17 | 17 | Anfrage | |
| 2417020MF | M20 x 1,5 | 9,0 - 13,0 | 33,5 | 6,0 | 22 | 22 | Anfrage | |
| 2417025MF | M25 x 1,5 | 11,0 - 16,0 | 36,5 | 7,0 | 27 | 27 | Anfrage | |
| 2417032MF | M32 x 1,5 | 14,0 - 21,0 | 38,0 | 8,0 | 34 | 34 | Anfrage | |
| 2417040MF | M40 x 1,5 | 19,0 - 27,0 | 41,0 | 8,0 | 43 | 43 | Anfrage | |
| 2417050MF | M50 x 1,5 | 24,0 - 35,0 | 49,5 | 9,0 | 55 | 55 | Anfrage | |
| 2417063MF | M63 x 1,5 | 32,0 - 42,0 | 52,5 | 10,0 | 65 | 65 | Anfrage |
Typen, Maße und weitere Daten → mit langem Anschlussgewinde
| Art.-Nr. | A (mm) | ØC (mm) | H (mm) | L (mm) | SW1 (mm) | SW2 (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|
| 2417016MLF | M16 x 1,5 | 5,0 - 9,0 | 35,0 | 10,0 | 17 | 17 | Anfrage | |
| 2417020MLF | M20 x 1,5 | 9,0 - 13,0 | 37,5 | 10,0 | 22 | 22 | Anfrage | |
| 2417025MLF | M25 x 1,5 | 11,0 - 16,0 | 40,5 | 11,0 | 27 | 27 | Anfrage | |
| 2417032MLF | M32 x 1,5 | 14,0 - 21,0 | 43,0 | 13,0 | 34 | 34 | Anfrage | |
| 2417040MLF | M40 x 1,5 | 19,0 - 27,0 | 46,0 | 13,0 | 43 | 43 | Anfrage |
