KDG Kabeldurchführung
Merkmale
- zur einfachen und sicheren Montage, ohne Werkzeug einrastbar
- maximale Ausreißkraft von bis zu 155 N
- Material: PA 6.6, UL94V-2
- Farbe: schwarz
- weitere Abmessungen und Größen auf Anfrage

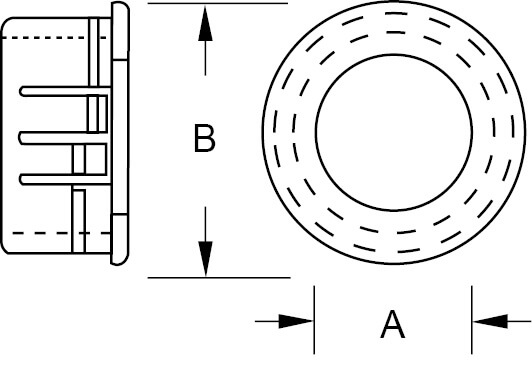

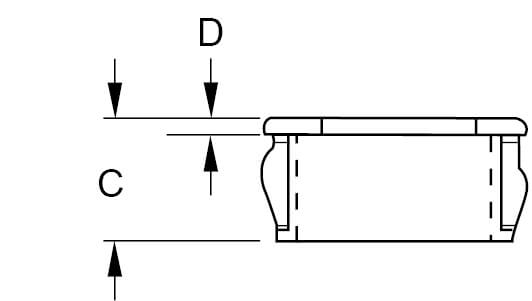

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | Montage- loch-Ø (mm) | max. Wand- stärke (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|
| 2400406 | KDG-06 | 6,4 | 1,6 | 3,2 | 7,9 | 7,9 | 1,6 | Anfrage | |
| 2400408 | KDG-08 | 7,9 | 1,6 | 4,8 | 9,5 | 7,9 | 1,6 | Anfrage | |
| 24004091 | KDG-091 | 9,5 | 3,2 | 4,8 | 11,9 | 10,3 | 1,6 | Anfrage | |
| 2400409 | KDG-09 | 9,5 | 3,2 | 6,4 | 11,9 | 10,3 | 1,6 | Anfrage | |
| 2400411 | KDG-11 | 11,1 | 3,2 | 7,9 | 13,5 | 10,3 | 1,6 | Anfrage | |
| 24004081 | KDG-081 | 12,7 | 3,2 | 7,9 | 14,7 | 10,3 | 1,6 | Anfrage | |
| 2400410 | KDG-10 | 12,7 | 3,2 | 9,5 | 14,7 | 10,3 | 1,6 | Anfrage | |
| 2400416 | KDG-16 | 15,9 | 3,2 | 12,7 | 18,2 | 10,3 | 1,6 | Anfrage | |
| 2400414 | KDG-14 | 17,4 | 3,2 | 14,3 | 19,8 | 10,3 | 1,6 | Anfrage | |
| 2400419 | KDG-19 | 19,1 | 3,2 | 15,5 | 21,4 | 10,3 | 1,6 | Anfrage | |
| 2400422 | KDG-22 | 22,2 | 3,2 | 17,4 | 24,2 | 11,5 | 1,6 | Anfrage | |
| 24004221 | KDG-221 | 22,2 | 1,6 | 19,0 | 24,0 | 6,4 | 1,6 | Anfrage | |
| 2400427 | KDG-27 | 28,0 | 3,2 | 20,6 | 30,9 | 11,5 | 1,6 | Anfrage | |
| 2400429 | KDG-29 | 28,0 | 3,2 | 23,8 | 30,9 | 11,5 | 1,6 | Anfrage | |
| 2400432 | KDG-32 | 31,8 | 3,2 | 25,4 | 33,3 | 11,5 | 1,6 | Anfrage | |
| 2400438 | KDG-38 | 38,1 | 3,2 | 33,3 | 40,9 | 11,5 | 1,6 | Anfrage | |
| 2400450 | KDG-50 | 50,8 | 3,2 | 41,3 | 54,0 | 11,5 | 1,6 | Anfrage | |
| 2400463 | KDG-63 | 63,5 | 6,4 | 50,0 | 67,5 | 18,3 | 1,6 | Anfrage |
