IDC Steckverbinder
Merkmale
- einfache Verbindung ohne Spezialwerkzeug durch Schneidklemmtechnik

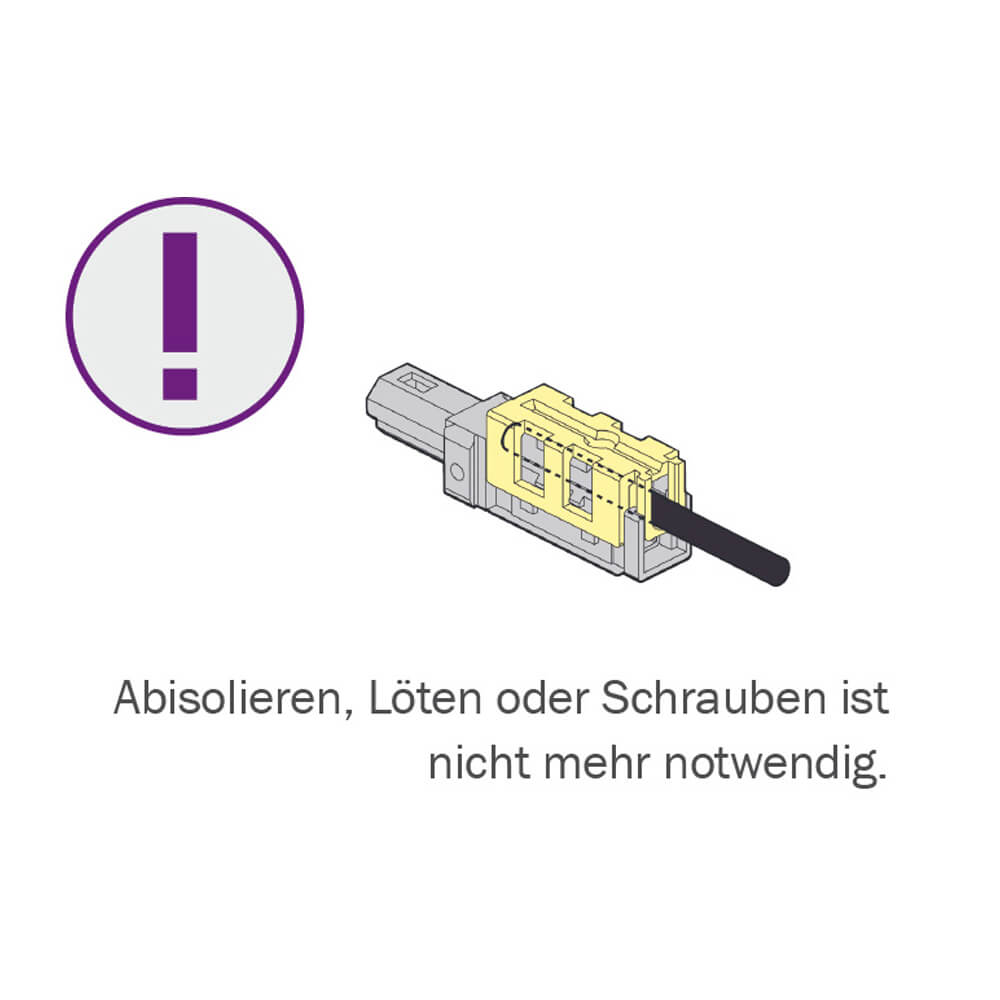

- Abisolieren, Löten oder Schrauben ist nicht notwendig.
- Leiterquerschnitt:
– Typ IDC-3924G: 0,20mm² - 0,50mm², max. Isolations-Ø: 2,1mm
– Typ IDC-3928B: 0,08mm² - 0,20mm², max. Isolations-Ø: 1,6mm
– Typ IDC-3926W: 0,05mm² - 0,13mm², max. Isolations-Ø: 1,3mm
– Typ IDC-3918GR: 0,50mm² - 0,75mm², max. Isolations-Ø: 2,8mm - Nennspannung:
– Typ IDC-3924G: 100V, Belastbarkeit: 2A (0,20mm²), 3A (0,50mm²)
– Typ IDC-3928B: 100V, Belastbarkeit: 1A (0,08mm²), 2A (0,20mm²)
– Typ IDC-3926W: 100V, Belastbarkeit: 2A (0,05mm²), 3A (0,13mm²)
– Typ IDC-3918GR: 300V, Belastbarkeit: 6A (0,50mm²), 8A (0,75mm²) - Temperaturbeständigkeit: -20°C bis +75°C
- Verarbeitungstemperatur: 0°C bis +40°C
- Material:
– Gehäuse: Polycarbonat (Typ IDC-3924G und IDC-3918GR schwarz,
Typ IDC-3928B weiß), Nylon (Typ IDC-3926W)
– Abdeckung: Polycarbonat (transparent gelb oder transparent blau),
Typ IDC-3926W ohne Cover
– Kontakt: Bronze verzinnt, Typ IDC-3918GR verzinnte Kupferlegierung - als Sicherung empfehlen wir die Verbindungsplatte: Art.-Nr. 401 01 00

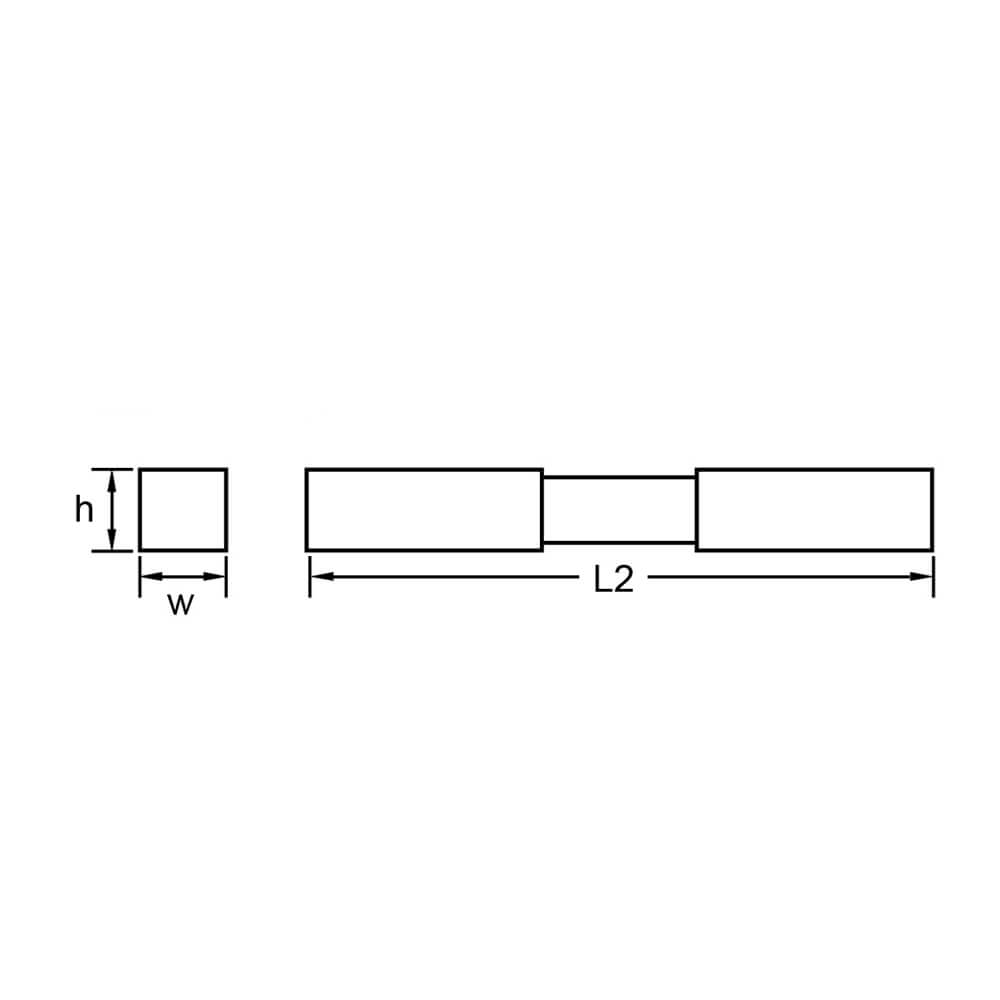

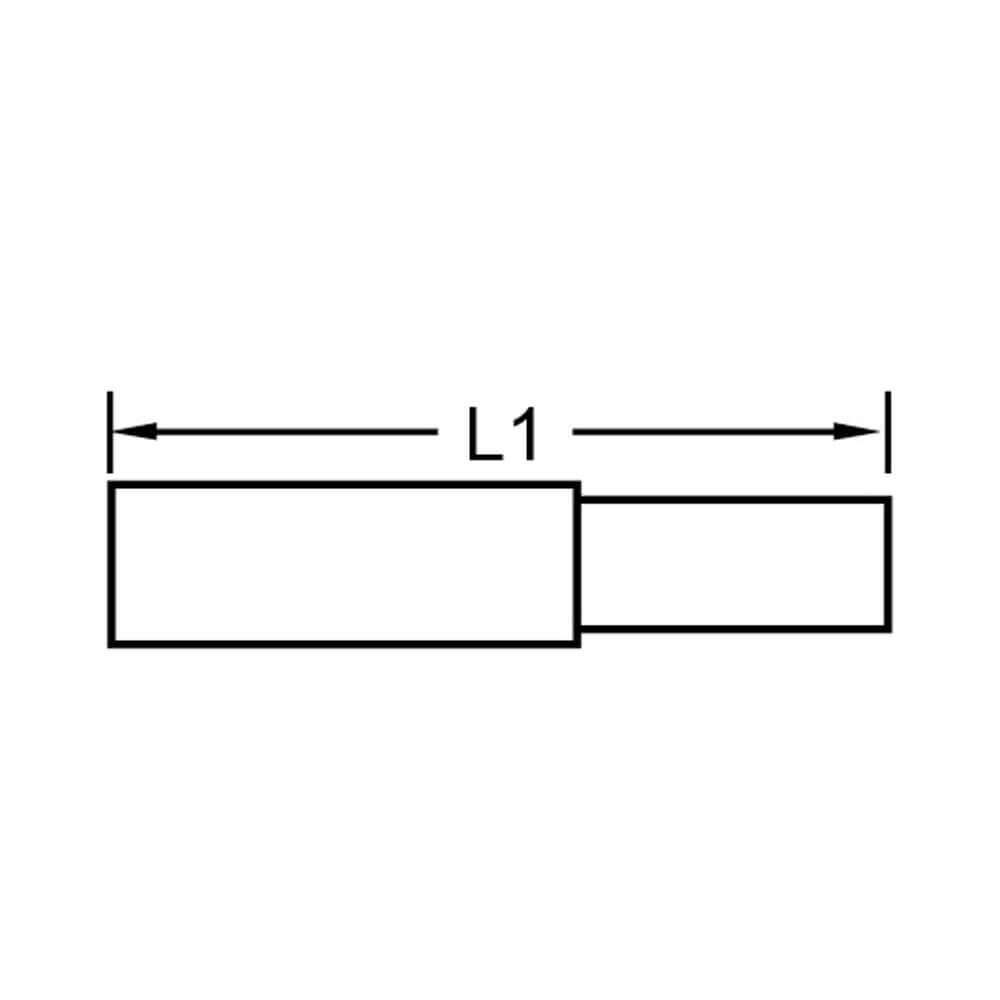

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
Art.-Nr. | Typ | L1 (mm) | L2 (mm) | h (mm) | w (mm) | Farbe | Datenblatt | |
---|
4010100 | IDC-3926W | 16,5 | 27,7 | 3,0 | 3,2 | milchweiß |
|
Anfrage
|
4010101 | IDC-3924G | 25,9 | 44,0 | 6,4 | 5,8 | transparent gelb |
|
Anfrage
|
4010102 | IDC-3928B | 25,9 | 44,0 | 6,4 | 5,8 | transparent blau |
|
Anfrage
|
4010103 | IDC-3918GR | 26,0 | 43,2 | 8,5 | 7,8 | transparent grün |
|
Anfrage
|

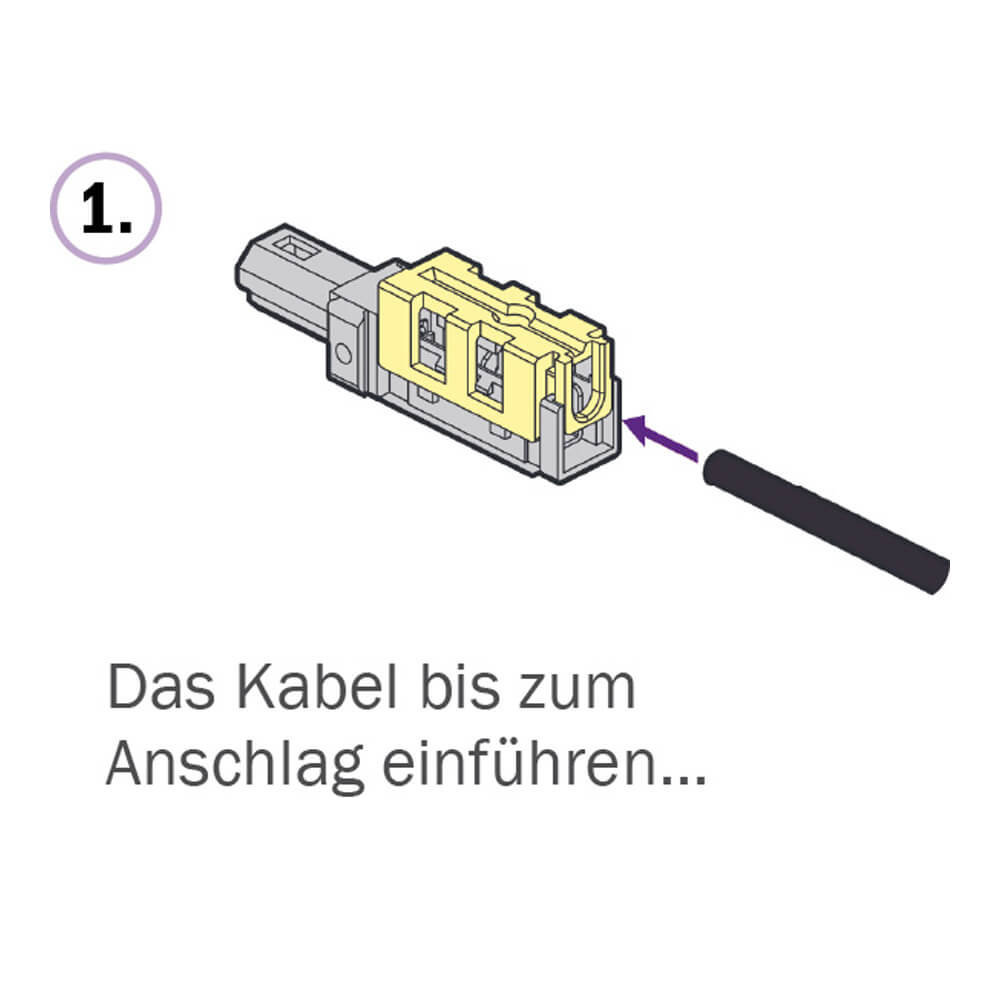

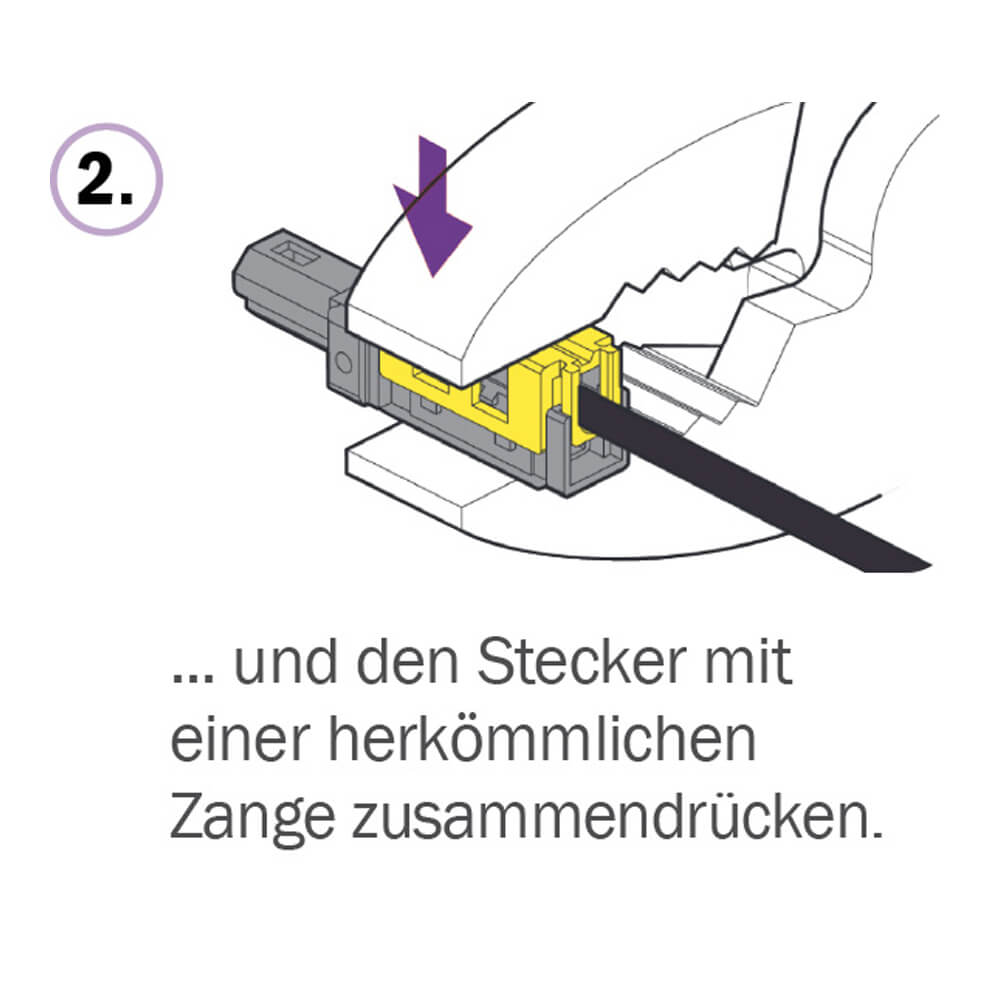

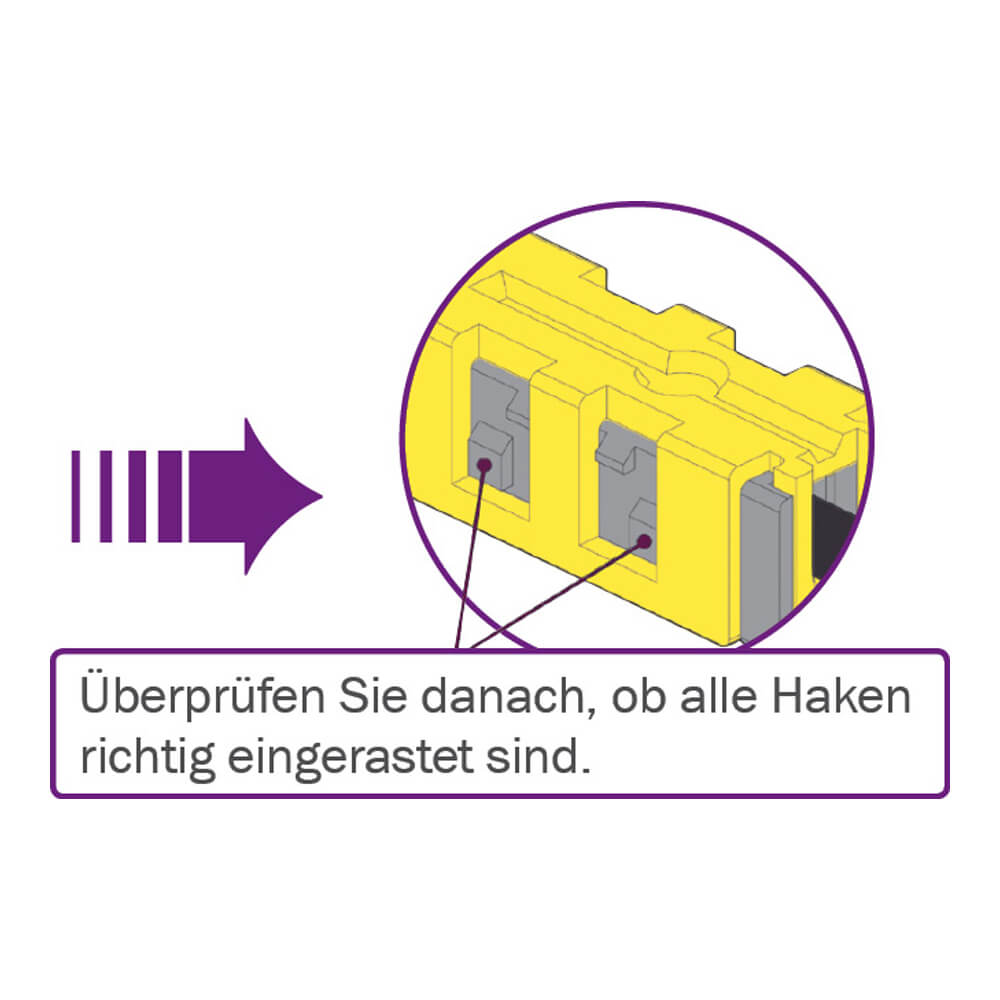

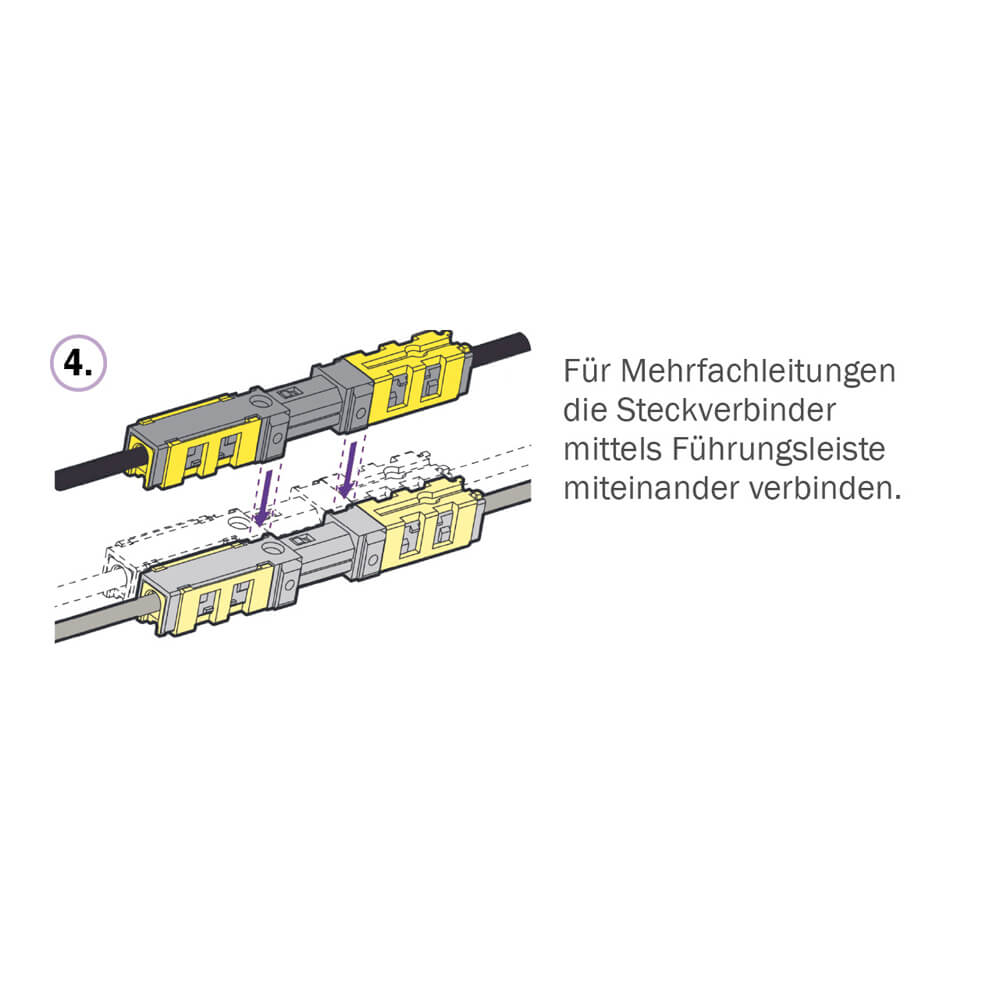

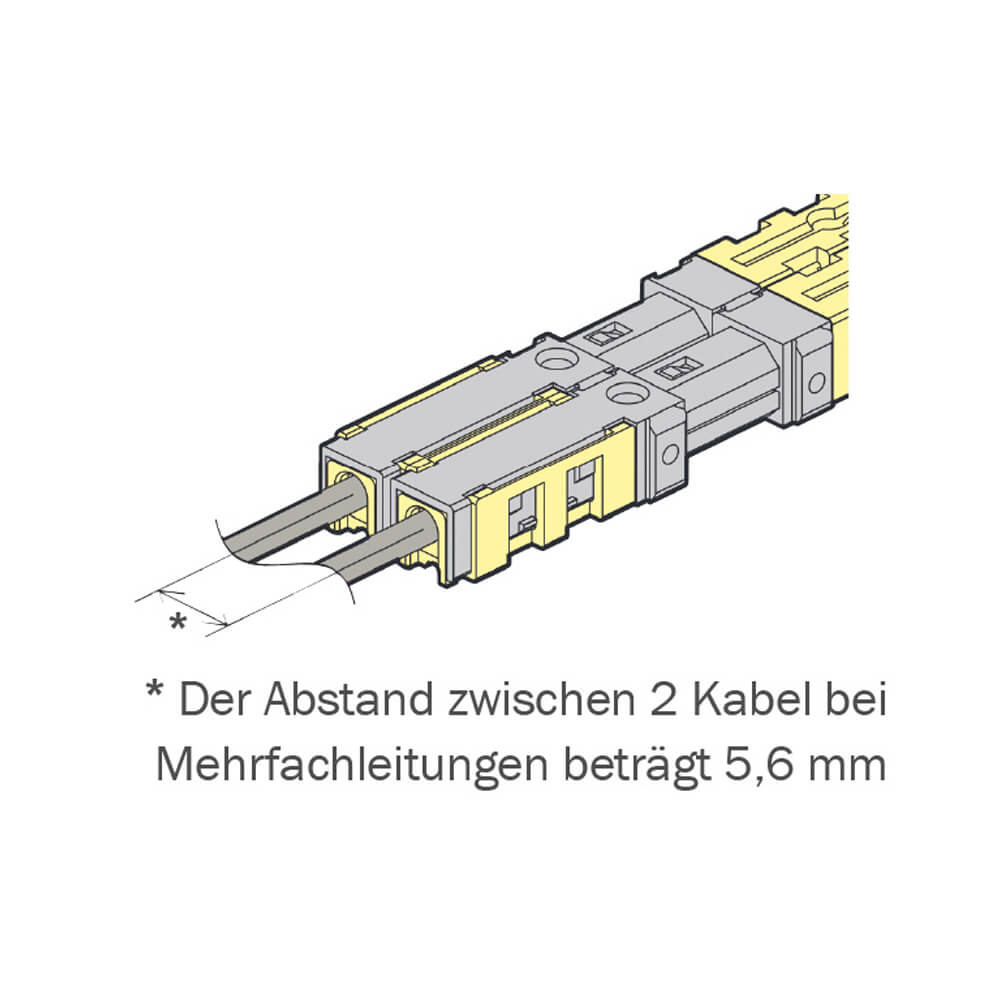

Handling
