GMP-B Gummi-Metall-Puffer
Merkmale
- mit Innen- und Außengewinde
- absorbieren Stöße und Vibrationen
- Dämpfer können auf Druck und Schub und kombiniert belastet werden.
- Material:
– Körper: NR, Shorehärte 55°
– Metallteile: Stahl verzinkt - weitere Abmessungen und Ausführungen auf Anfrage

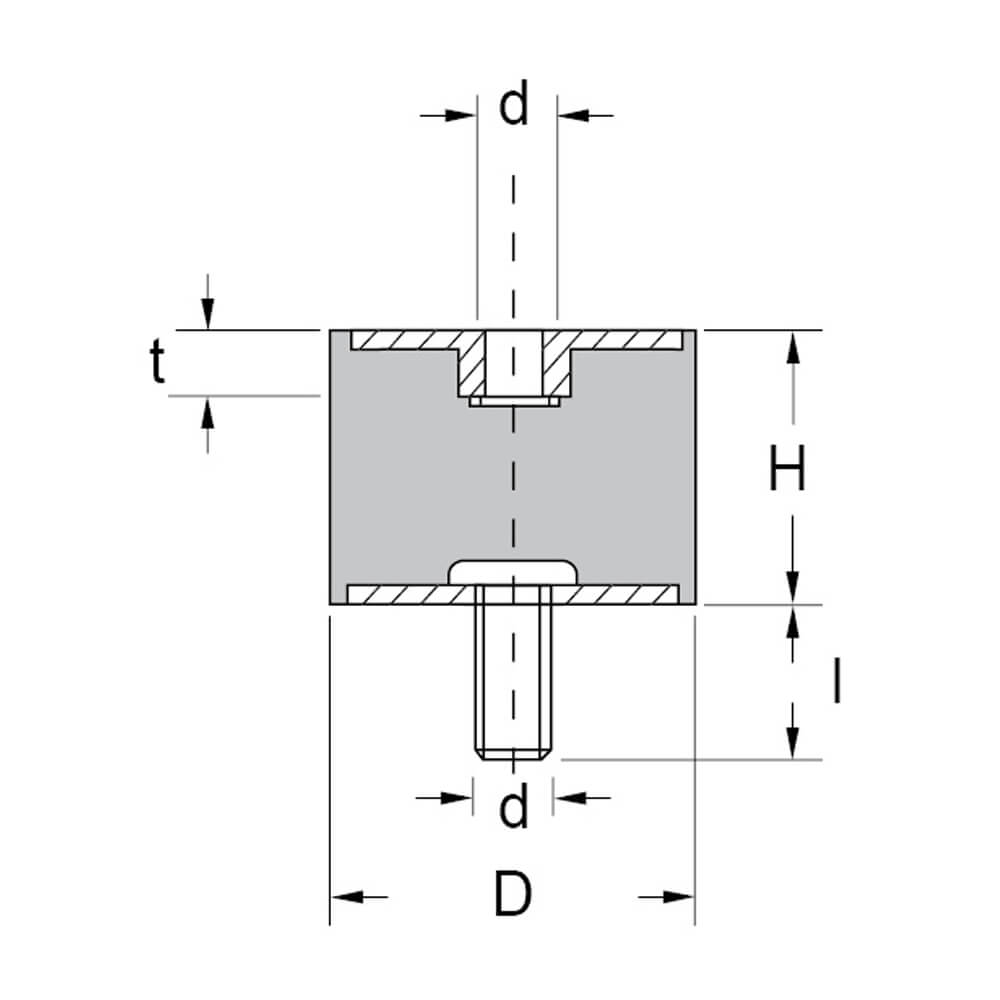

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | d (mm) | D (mm) | H (mm) | l (mm) | t (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|
| 1700200 | GMP-B-M3-06-07 | M3 | 6,0 | 7,0 | 6,0 | 3,0 | Anfrage | |
| 1700218 | GMP-B-M3-06-07-3 | M3 | 6,0 | 7,0 | 3,0 | 3,0 | Anfrage | |
| 1700217 | GMP-B-M3-06-07-5 | M3 | 6,0 | 7,0 | 5,0 | 3,0 | Anfrage | |
| 1700201 | GMP-B-M3-08-08 | M3 | 8,0 | 8,0 | 6,0 | 3,0 | Anfrage | |
| 1700215 | GMP-B-M3-08-08 | M3 | 8,0 | 8,0 | 6,0 | 4,5 | Anfrage | |
| 1700213 | GMP-B-M4-10-09 | M4 | 10,0 | 9,0 | 6,0 | 3,5 | Anfrage | |
| 1700202 | GMP-B-M4-10-10 | M4 | 10,0 | 10,0 | 10,0 | 4,0 | Anfrage | |
| 1700203 | GMP-B-M4-10-15 | M4 | 10,0 | 15,0 | 10,0 | 4,0 | Anfrage | |
| 1700204 | GMP-B-M4-15-15 | M4 | 15,0 | 15,0 | 10,0 | 4,0 | Anfrage | |
| 1700205 | GMP-B-M4-15-20 | M4 | 15,0 | 20,0 | 10,0 | 4,0 | Anfrage | |
| 1700216 | GMP-B-M4-15-25 | M4 | 15,0 | 25,0 | 10,0 | 5,0 | Anfrage | |
| 1700206 | GMP-B-M4-20-20 | M4 | 20,0 | 20,0 | 10,0 | 4,0 | Anfrage | |
| 1700207 | GMP-B-M6-20-15 | M6 | 20,0 | 15,0 | 18,0 | 5,0 | Anfrage | |
| 1700208 | GMP-B-M6-20-20 | M6 | 20,0 | 20,0 | 18,0 | 5,0 | Anfrage | |
| 1700209 | GMP-B-M6-20-25 | M6 | 20,0 | 25,0 | 18,0 | 5,0 | Anfrage | |
| 1700210 | GMP-B-M6-25-20 | M6 | 25,0 | 20,0 | 18,0 | 5,0 | Anfrage | |
| 1700211 | GMP-B-M6-25-25 | M6 | 25,0 | 25,0 | 18,0 | 5,0 | Anfrage | |
| 1700214 | GMP-B-M6-25-30 | M6 | 25,0 | 30,0 | 18,0 | 6,0 | Anfrage | |
| 1700212 | GMP-B-M8-30-20 | M8 | 30,0 | 20,0 | 23,0 | 8,0 | Anfrage |
