« Zurück zur Übersicht
GMP-A Gummi-Metall-Puffer
Merkmale
- mit beidseitigem Außengewinde
- absorbieren Stöße und Vibrationen
- Dämpfer können auf Druck und Schub und kombiniert belastet werden.
- Material:
– Körper: NR, Shorehärte 55° (auch in anderen Shorehärten erhältlich;
dazu entsprechende Shorehärte der Art.-Nr. anfügen, bspw. "-65" für
Shorehärte 65°)
– Metallteile: Stahl verzinkt - weitere Abmessungen und Ausführungen auf Anfrage

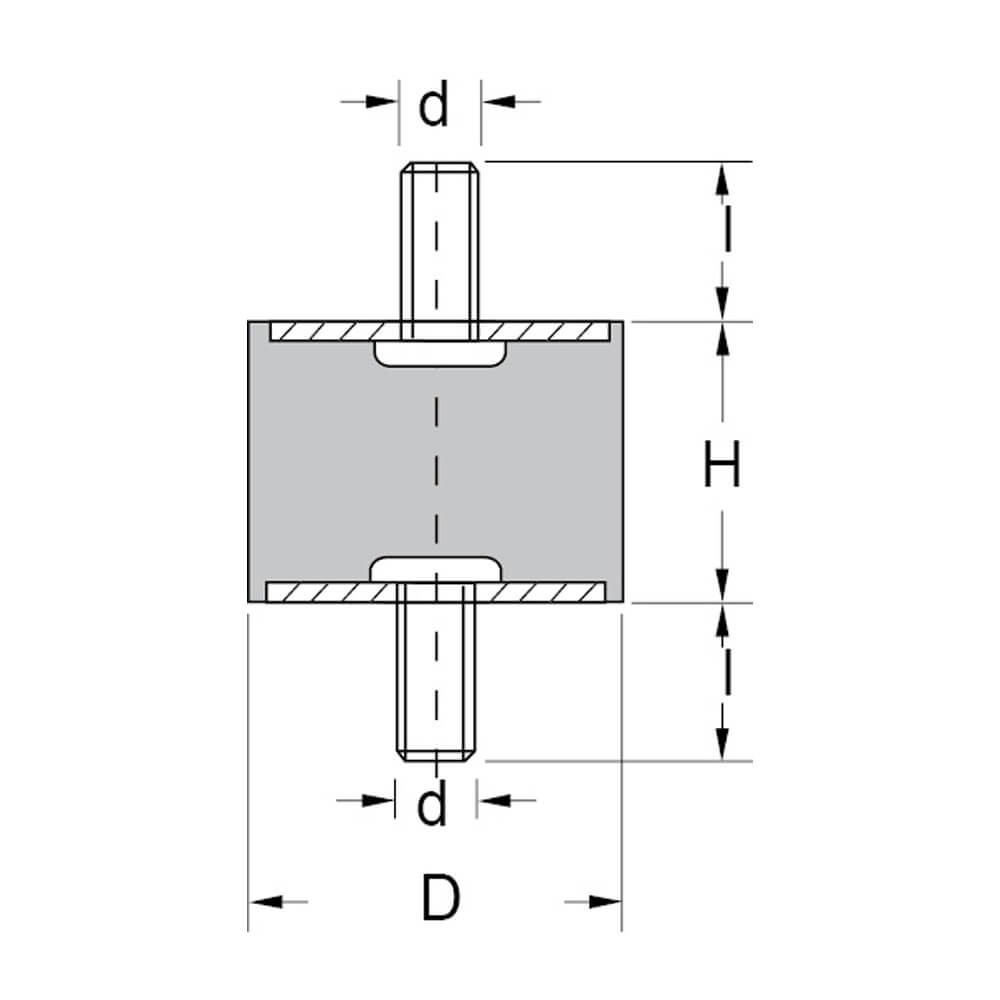

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | d (mm) | D (mm) | H (mm) | l (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|
| 1700100 | GMP-A-M3-06-07 | M3 | 6,0 | 7,0 | 6,0 | Anfrage | |
| 1700101 | GMP-A-M3-08-06 | M3 | 8,0 | 6,0 | 6,0 | Anfrage | |
| 1700102 | GMP-A-M3-08-08 | M3 | 8,0 | 8,0 | 6,0 | Anfrage | |
| 1700103 | GMP-A-M4-10-10 | M4 | 10,0 | 10,0 | 10,0 | Anfrage | |
| 1700104 | GMP-A-M4-10-15 | M4 | 10,0 | 15,0 | 10,0 | Anfrage | |
| 1700105 | GMP-A-M4-15-15 | M4 | 15,0 | 15,0 | 10,0 | Anfrage | |
| 1700115-65 | GMP-A-M6-15-15 | M6 | 15,0 | 15,0 | 10,0 | Anfrage | |
| 1700106 | GMP-A-M4-15-20 | M4 | 15,0 | 20,0 | 10,0 | Anfrage | |
| 1700107 | GMP-A-M4-15-25 | M4 | 15,0 | 25,0 | 10,0 | Anfrage | |
| 1700108 | GMP-A-M6-20-15 | M6 | 20,0 | 15,0 | 18,0 | Anfrage | |
| 1700109 | GMP-A-M6-20-20 | M6 | 20,0 | 20,0 | 18,0 | Anfrage | |
| 1700110 | GMP-A-M6-20-25 | M6 | 20,0 | 25,0 | 18,0 | Anfrage | |
| 1700111 | GMP-A-M6-25-15 | M6 | 25,0 | 15,0 | 18,0 | Anfrage | |
| 1700112 | GMP-A-M6-25-20 | M6 | 25,0 | 20,0 | 18,0 | Anfrage | |
| 1700113 | GMP-A-M6-25-25 | M6 | 25,0 | 25,0 | 18,0 | Anfrage | |
| 1700114 | GMP-A-M8-50-20 | M8 | 50,0 | 20,0 | 30,0 | Anfrage | |
| 1700116 | GMP-A-M8-40-40 | M8 | 40,0 | 40,0 | 23,0 | Anfrage |
