mit Spreizniet
FF Gehäusefuß
Merkmale
- einfache Montage mit Spreiz- oder Schraubniet
- Material:
– Gehäusefuß: Everflex UL94V-2, UL94HB
– Spreizniet: Nylon 6, UL94V-2
– Schraubniet: Polyacetat, UL94HB - Farbe: schwarz

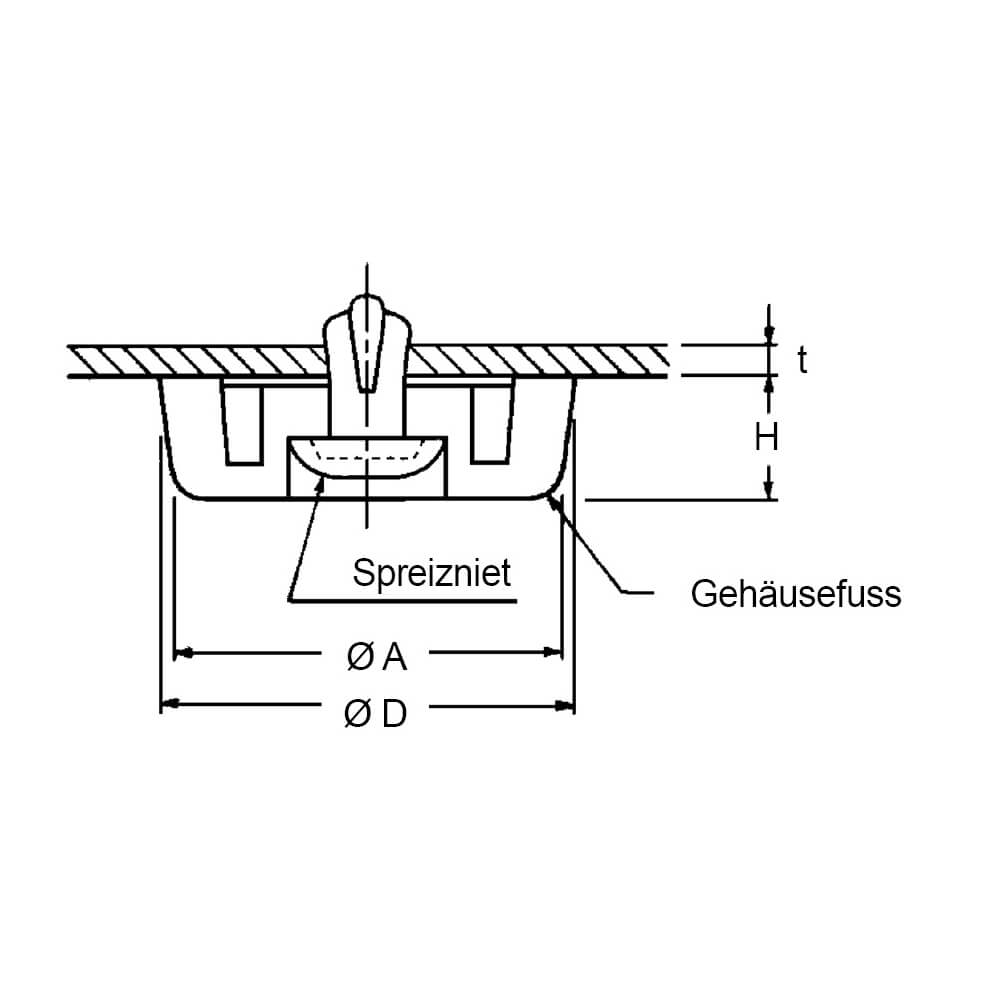

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | A (mm) | D (mm) | H (mm) | für Loch-Ø (mm) | Plattenstärke t (mm) | Auszugskraft (kg) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|
| 1900101 | FF-01-P3545 | 10,0 | 10,8 | 4,0 | 3,6 | 0,6 - 1,0 | 10,0 - 18,0 | Anfrage | |
| 1900102 | FF-02-P3555 | 10,0 | 10,8 | 4,0 | 3,6 | 1,0 - 2,0 | 10,0 - 18,0 | Anfrage | |
| 1900103 | FF-03-P3055 | 13,5 | 14,2 | 5,5 | 3,1 | 0,8 - 1,8 | 8,0 - 15,0 | Anfrage | |
| 1900104 | FF-04-P4080 | 20,0 | 21,0 | 4,2 | 4,1 | 3,8 - 4,8 | 15,0 - 23,0 | Anfrage | |
| 1900105 | FF-05-P4050 | 20,0 | 21,0 | 4,2 | 4,1 | 0,8 - 1,8 | 15,0 - 23,0 | Anfrage | |
| 1900106 | FF-06-P4060 | 20,0 | 21,0 | 4,2 | 4,1 | 1,8 - 2,8 | 15,0 - 23,0 | Anfrage | |
| 1900107 | FF-07-P4070 | 20,0 | 21,0 | 4,2 | 4,1 | 2,9 - 3,7 | 15,0 - 23,0 | Anfrage | |
| 1900108 | FF-08-P4060 | 20,0 | 21,0 | 6,0 | 4,1 | 0,8 - 1,8 | 15,0 - 23,0 | Anfrage | |
| 1900109 | FF-09-P4070 | 20,0 | 21,0 | 6,0 | 4,1 | 1,9 - 2,8 | 15,0 - 23,0 | Anfrage | |
| 1900110 | FF-10-P4080 | 20,0 | 21,0 | 6,0 | 4,1 | 2,9 - 4,0 | 15,0 - 23,0 | Anfrage | |
| 1900111 | FF-11-P4060 | 14,0 | 15,0 | 6,0 | 4,1 | 0,6 - 1,0 | 15,0 - 23,0 | Anfrage | |
| 1900112 | FF-12-P4070 | 14,0 | 15,0 | 6,0 | 4,1 | 1,0 - 2,0 | 15,0 - 23,0 | Anfrage | |
| 1900113 | FF-13-P4060 | 14,0 | 15,0 | 9,0 | 4,1 | 0,6 -1,0 | 15,0 - 23,0 | Anfrage | |
| 1900114 | FF-14-P4070 | 14,0 | 15,0 | 9,0 | 4,1 | 1,0 - 2,0 | 15,0 - 23,0 | Anfrage | |
| 1900115 | FF-15-P5065 | 14,0 | 15,0 | 9,0 | 5,1 | 0,8 - 1,2 | 30,0 - 40,0 | Anfrage | |
| 1900116 | FF-16-P4070 | 20,0 | 21,0 | 8,0 | 4,1 | 0,8 - 2,0 | 15,0 - 23,0 | Anfrage | |
| 1900117 | FF-17-P4080 | 20,0 | 21,0 | 8,0 | 4,1 | 2,1 - 3,0 | 15,0 - 23,0 | Anfrage |
