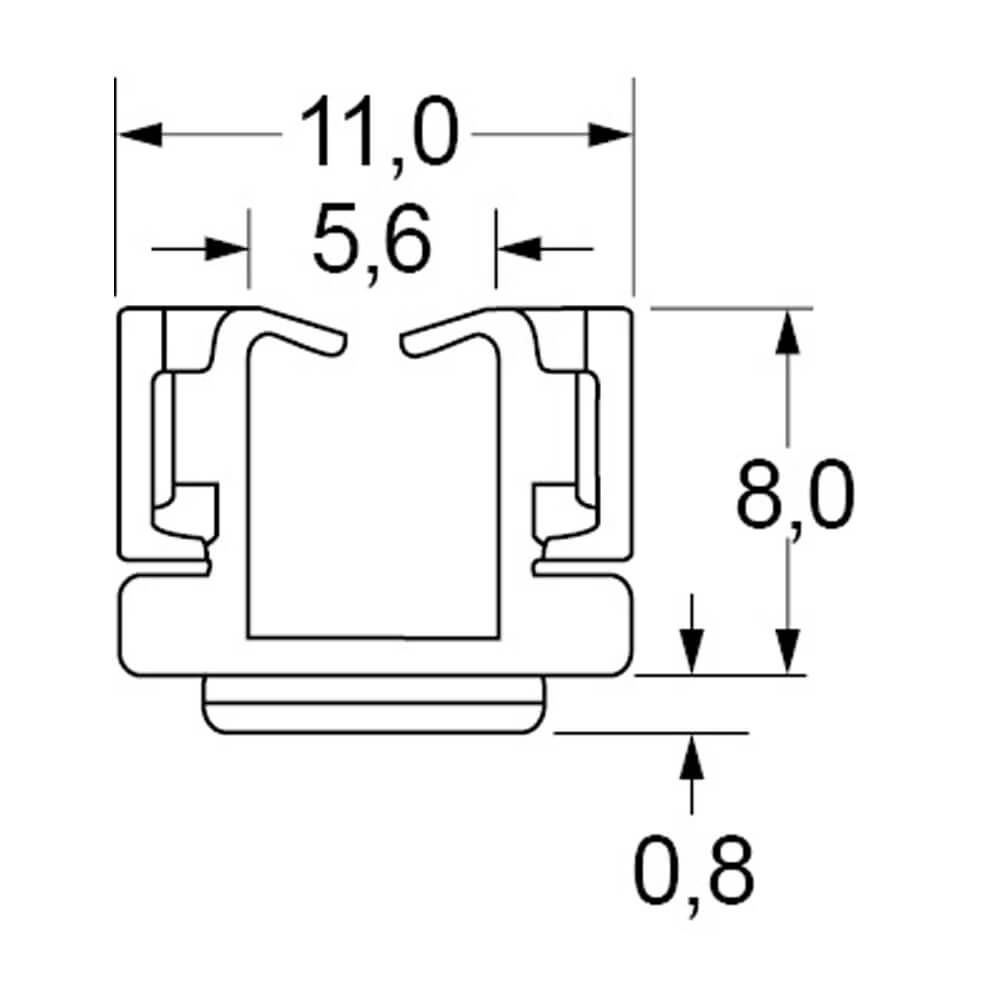

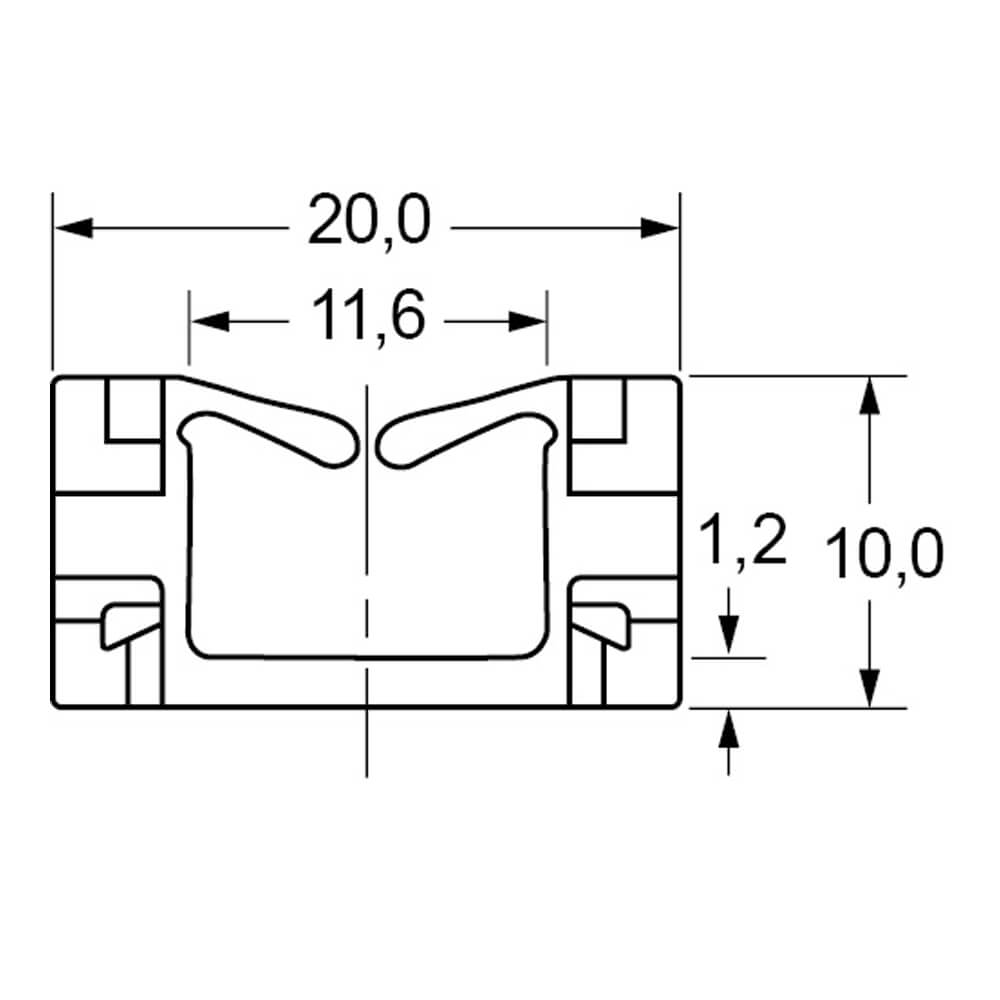

Typ EDS-1, EDS-2, EDS-3
Abmessungen in mm
Typ EDS-1, EDS-2, EDS-3
Typ EDS-0607M
Typ EDS-0607M

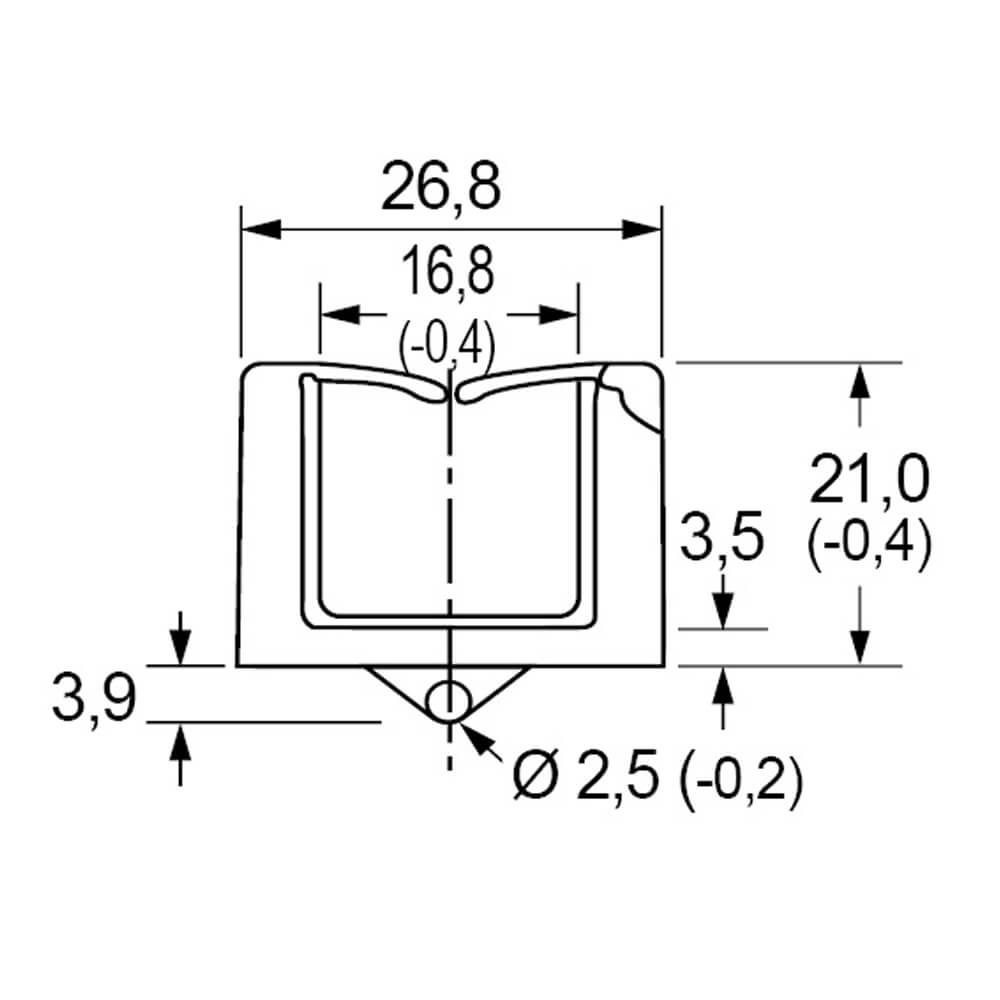

Typ EDS-1208U
Typ EDS-1208U

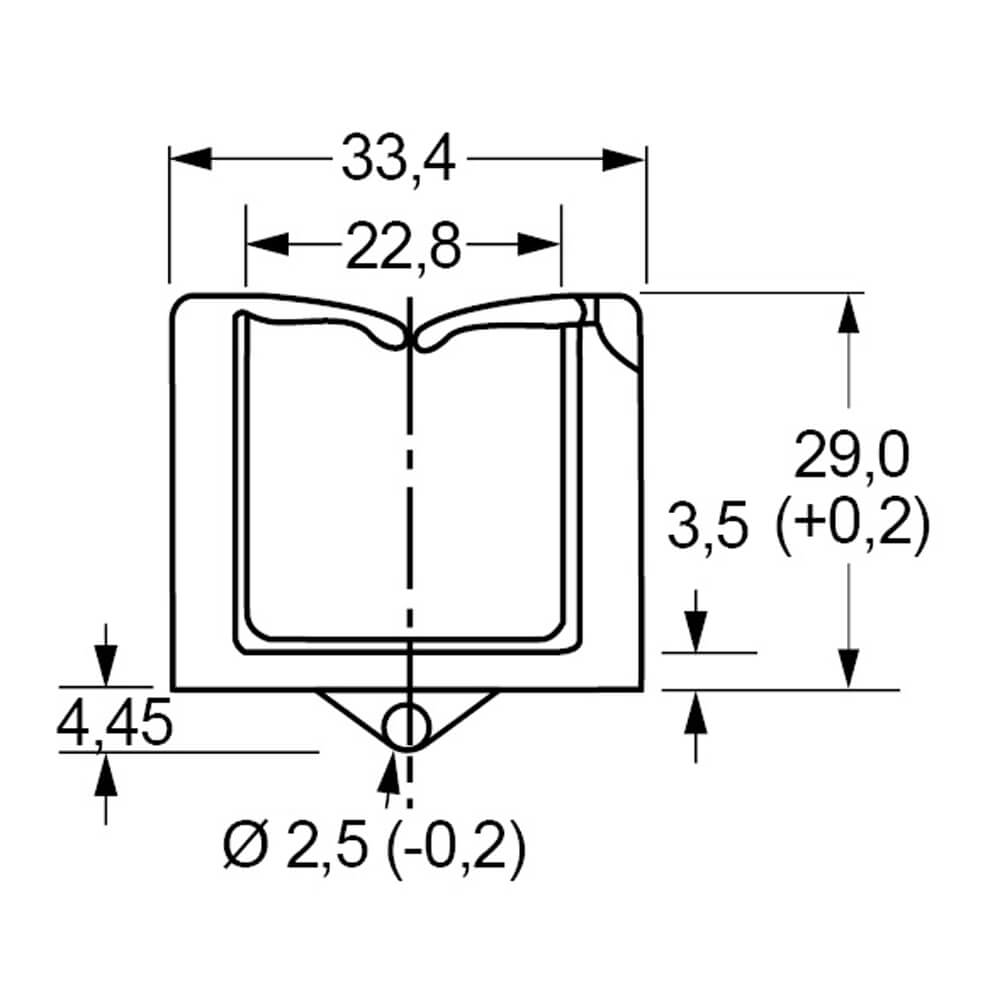

Typ EDS-1717U
Typ EDS-1717U
Abmessungen in mm
Abmessungen in mm
· für Leiterplattenstärke 1,0mm - 2,0mm
· Bohrung-Ø = 5,0mm±0,1
Abmessungen in mm
EDS + EHWSE Kabelhalter + Kantenschutz
Merkmale
- hält Kabel und schützt diese vor scharfen Blechkanten
- geeignet für U-Durchbrüche mit 8,0mm - 2,2mm Blechstärke
- Material: Nylon 66, UL94V-2 bzw. UL94V-0

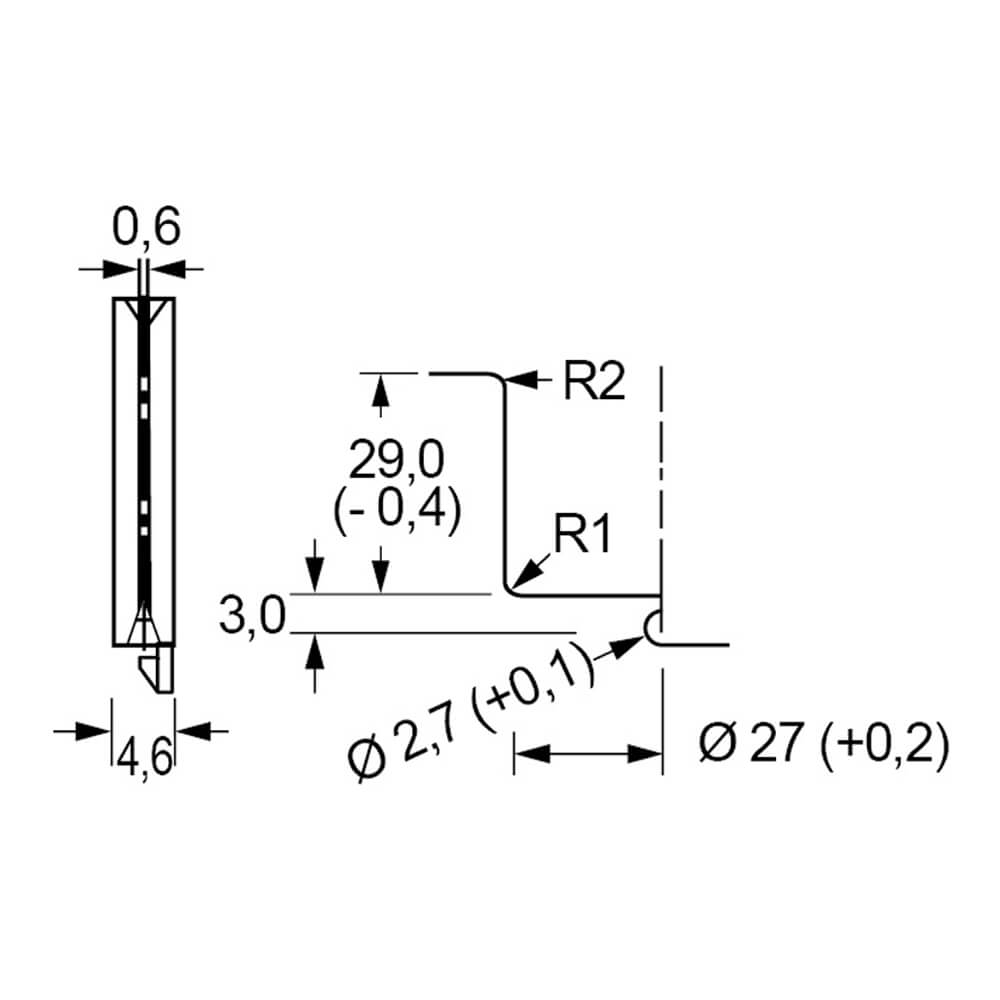

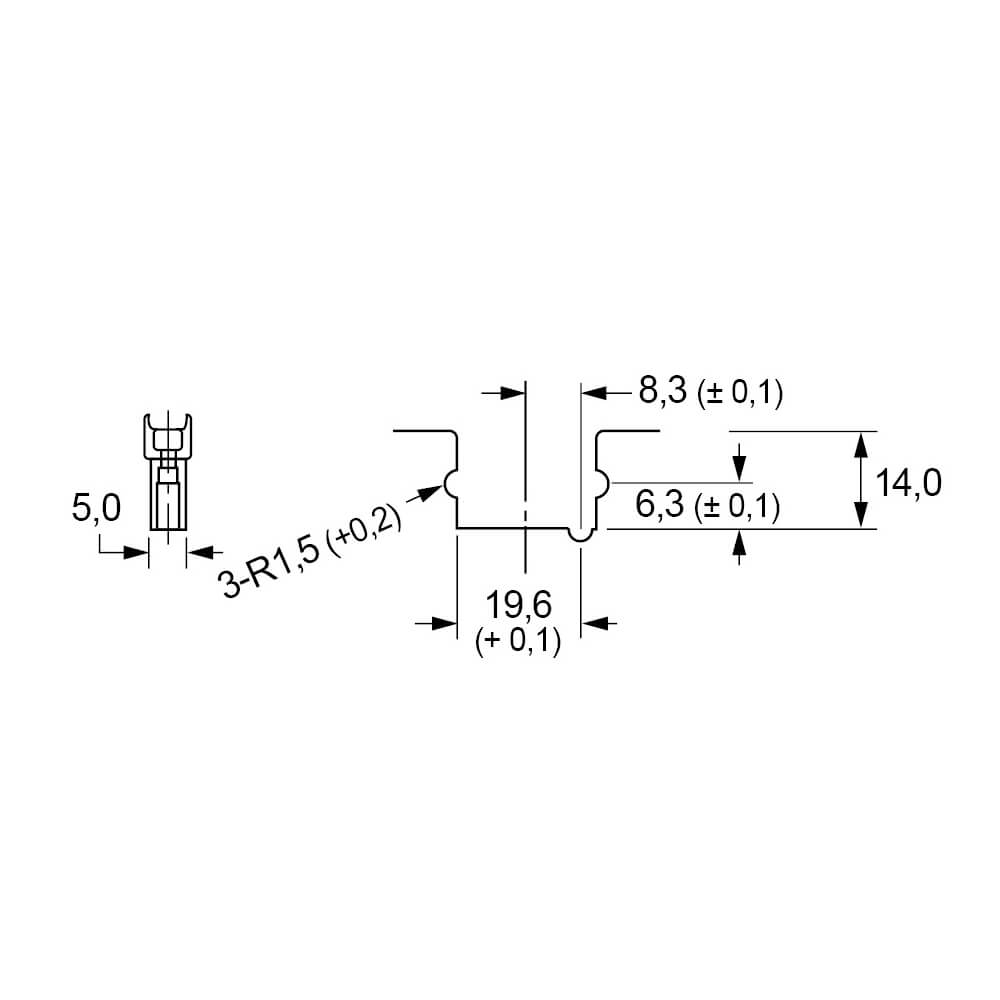

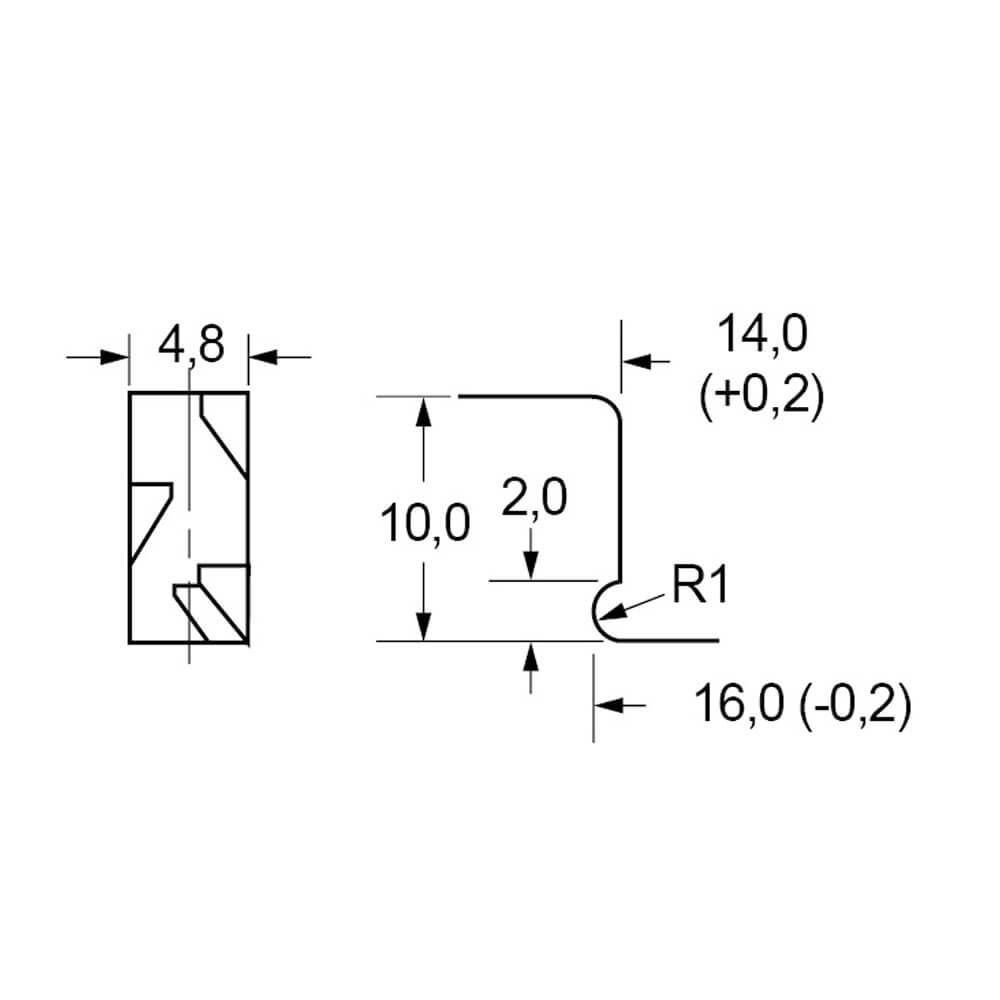

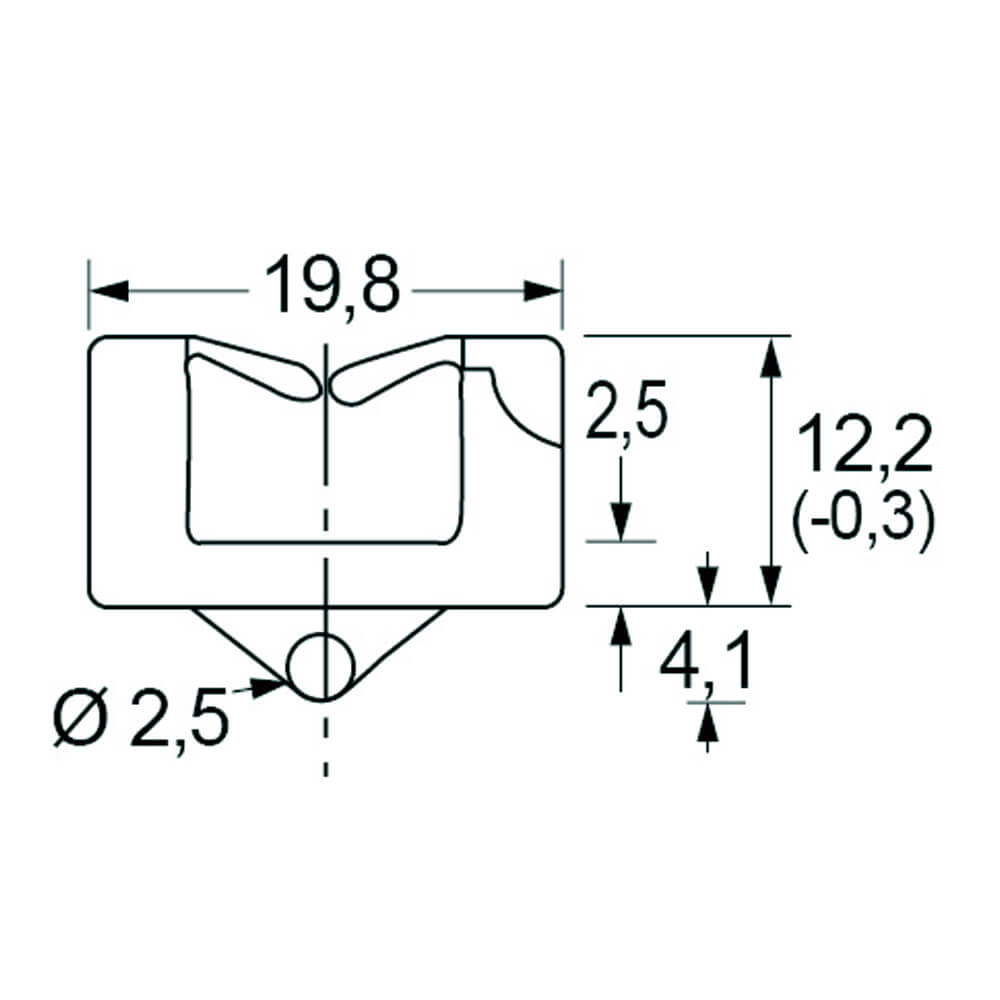

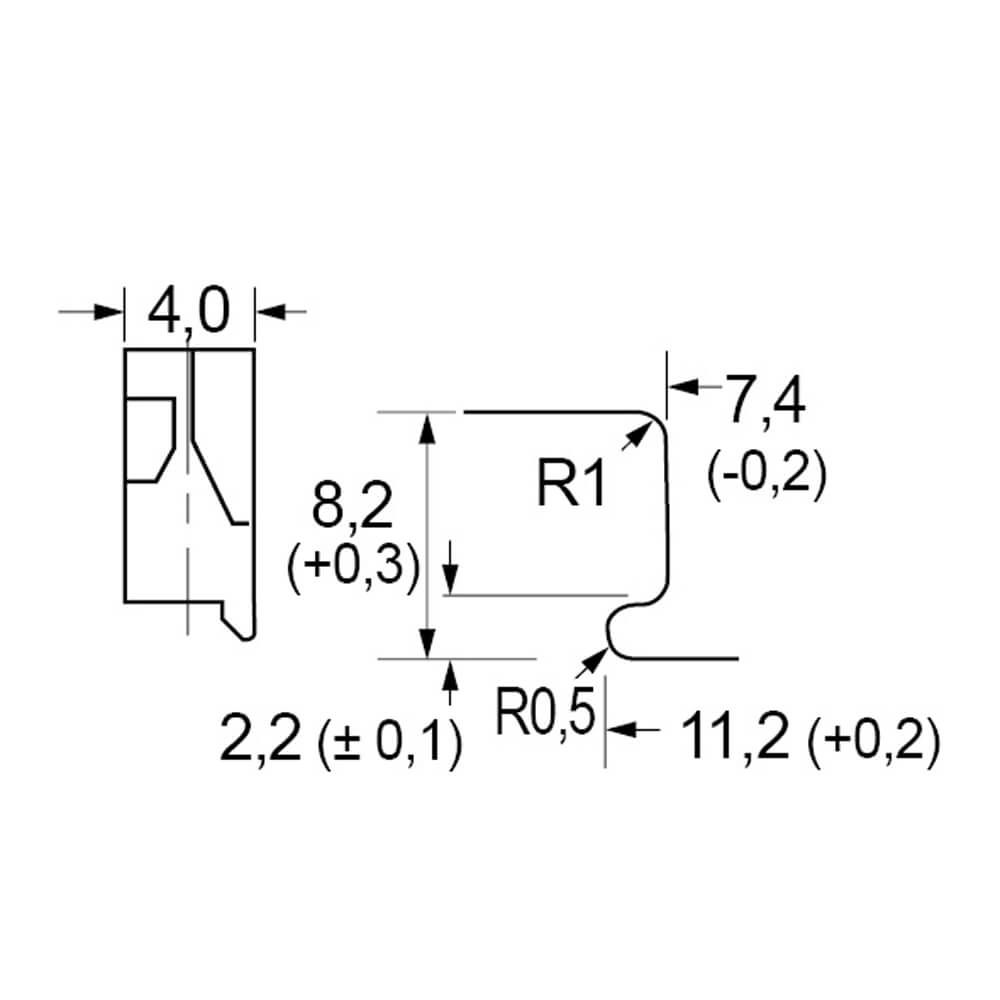

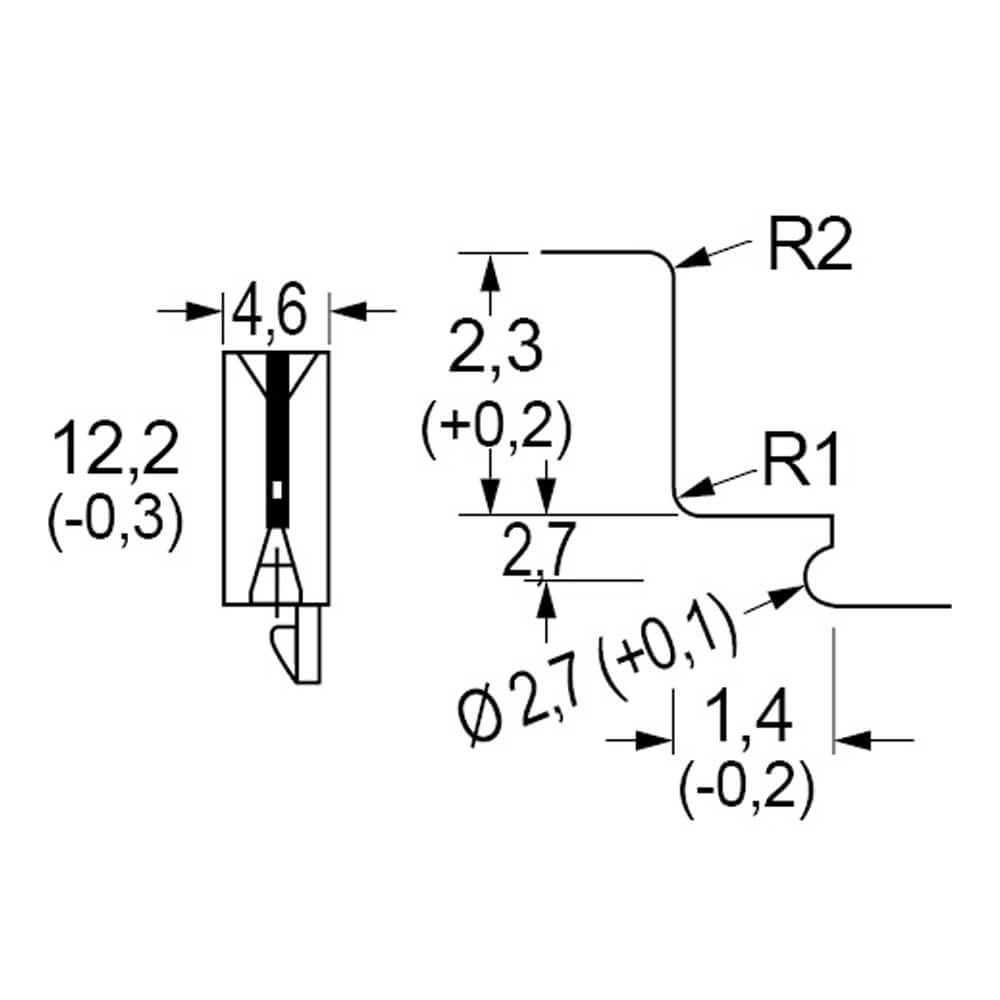

Technische Zeichnungen

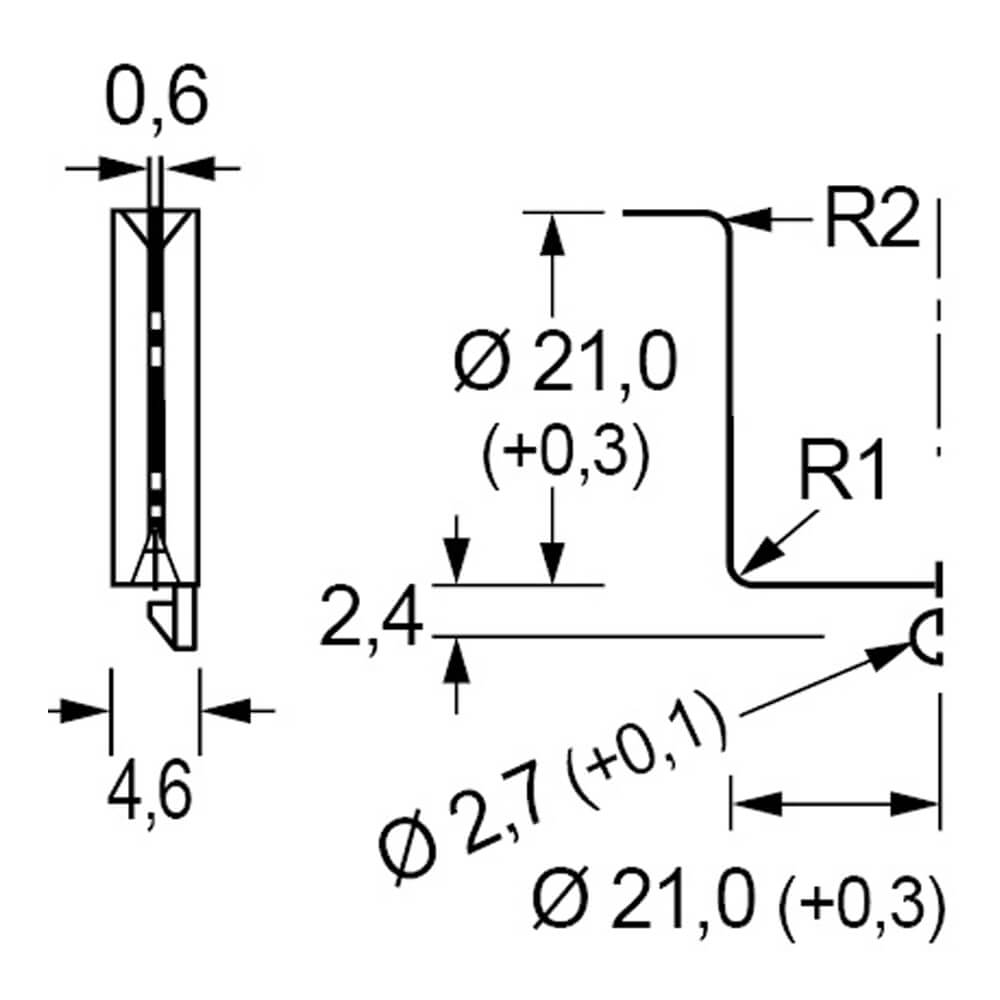

für Typ EDS-1 bis EDS-1717U
Abmessungen in mm
für Typ EDS-2323U

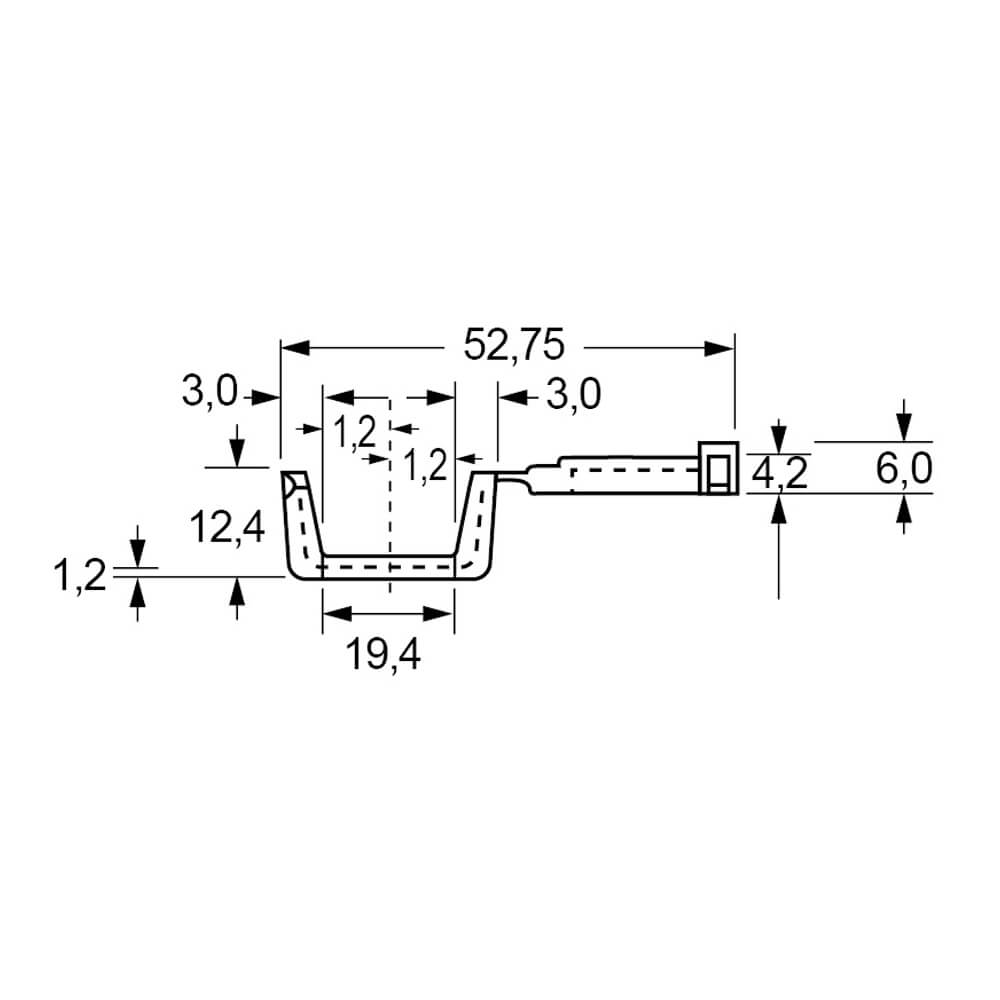

für Typ EDS-17L

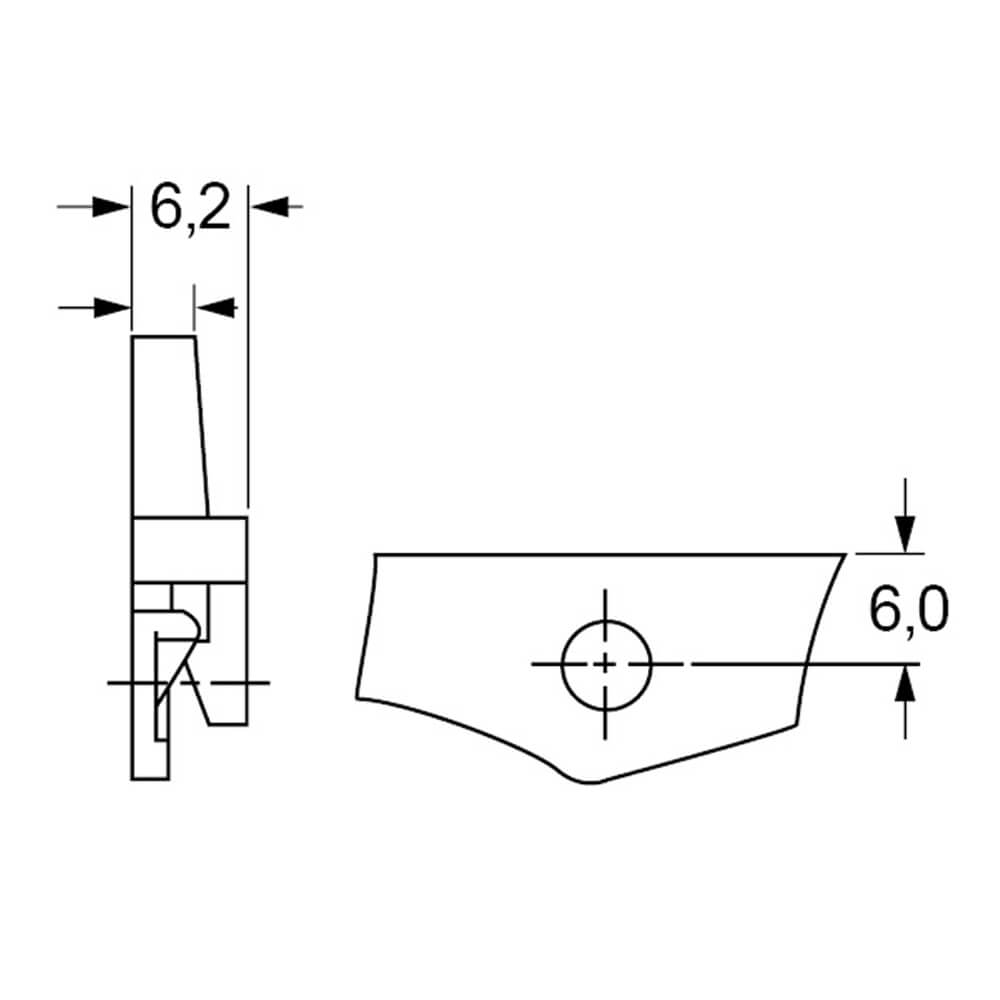

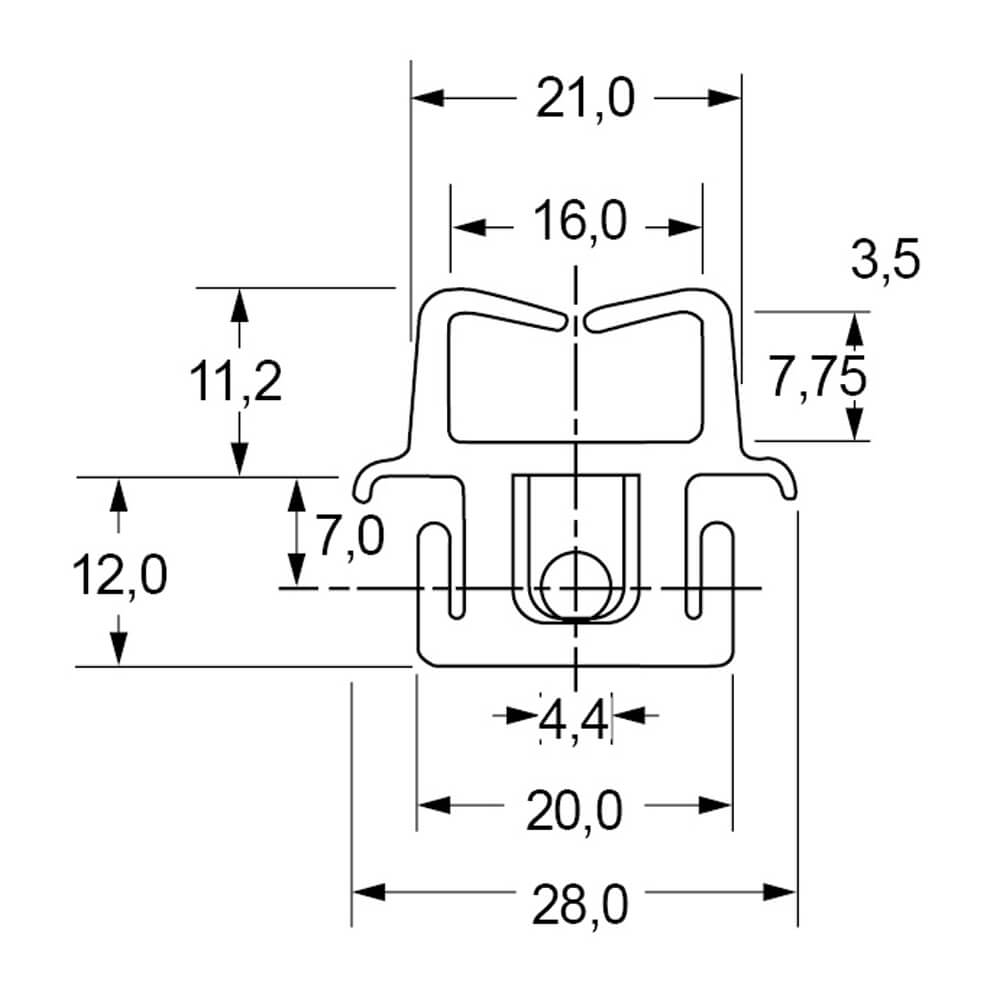

für Typ EHWSE-1-01
· Bohrung-Ø = 5,0mm±0,1
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | Blechstärke (mm) | Farbe | UL | Datenblatt | |
|---|---|---|---|---|---|---|
| 2400101 | EDS-1 | 0,8 - 1,2 | schwarz | UL94V-2 | Anfrage | |
| 2400102 | EDS-2 | 1,2 - 1,6 | natur | UL94V-2 | Anfrage | |
| 2400103 | EDS-3 | 1,6 - 2,0 | grau | UL94V-2 | Anfrage | |
| 2400104 | EDS-0607M | 0,8 - 1,2 | schwarz | UL94V-0 | Anfrage | |
| 2400105 | EDS-1208U | 0,8 - 1,6 | natur | UL94V-2 | Anfrage | |
| 2400106 | EDS-1717U | 0,8 - 2,0 | natur | UL94V-2 | Anfrage | |
| 2400107 | EDS-2323U | 0,8 - 1,6 | natur | UL94V-2 | Anfrage | |
| 2400108 | EDS-17L | 0,8 - 2,2 | schwarz | UL94V-0 | Anfrage | |
| 2400109 | EHWSE-1-01 | 1,0 - 2,0 | natur | UL94V-2 | Anfrage |
