DG-MT Membran-Durchführungstüllen
Merkmale
- zum einfachen Einclipsen in vorhandene Löcher
- für Flachkabel oder mehrere Kabel mit kleinem Durchmesser
- außen widerstandsfähiger Korpus, innen thermoplastisches Elastomer
- mit durchstoßbarer Membran
- Schutzart: IP66
- Temperatureinsatzbereich: -30°C bis +80°C
- Material: Polyethylen / thermoplastisches Elastomer

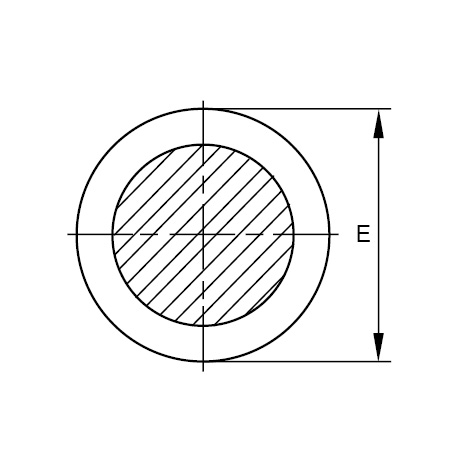

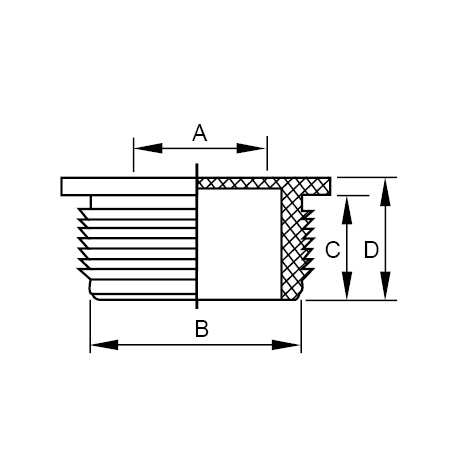

Technische Zeichnungen
Produktvarianten
Typen, Maße und weitere Daten
Art.-Nr. | Typ | Kabel-Ø A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Loch-Ø (mm) | Datenblatt | |
---|
2400304 | DG-MT16 | 1,0 - 9,0 | 16,0 | 9,5 | 11,0 | 17,0 | 16,5 |
|
Anfrage
|
2400305 | DG-MT20 | 1,0 - 13,0 | 20,0 | 9,5 | 11,0 | 20,0 | 20,5 |
|
Anfrage
|
2400306 | DG-MT25 | 1,0 - 18,0 | 25,0 | 9,5 | 11,0 | 24,0 | 25,5 |
|
Anfrage
|
2400307 | DG-MT32 | 1,0 - 25,0 | 32,0 | 9,5 | 11,0 | 32,0 | 32,5 |
|
Anfrage
|
