CKS Rundkabelhalter
Merkmale
- Steckmontage
- für Plattenstärke 0,5mm - 4,1mm
- Loch-Ø = 6,4mm
- Material: Nylon 6.6, UL94V-2
- Farbe: grau

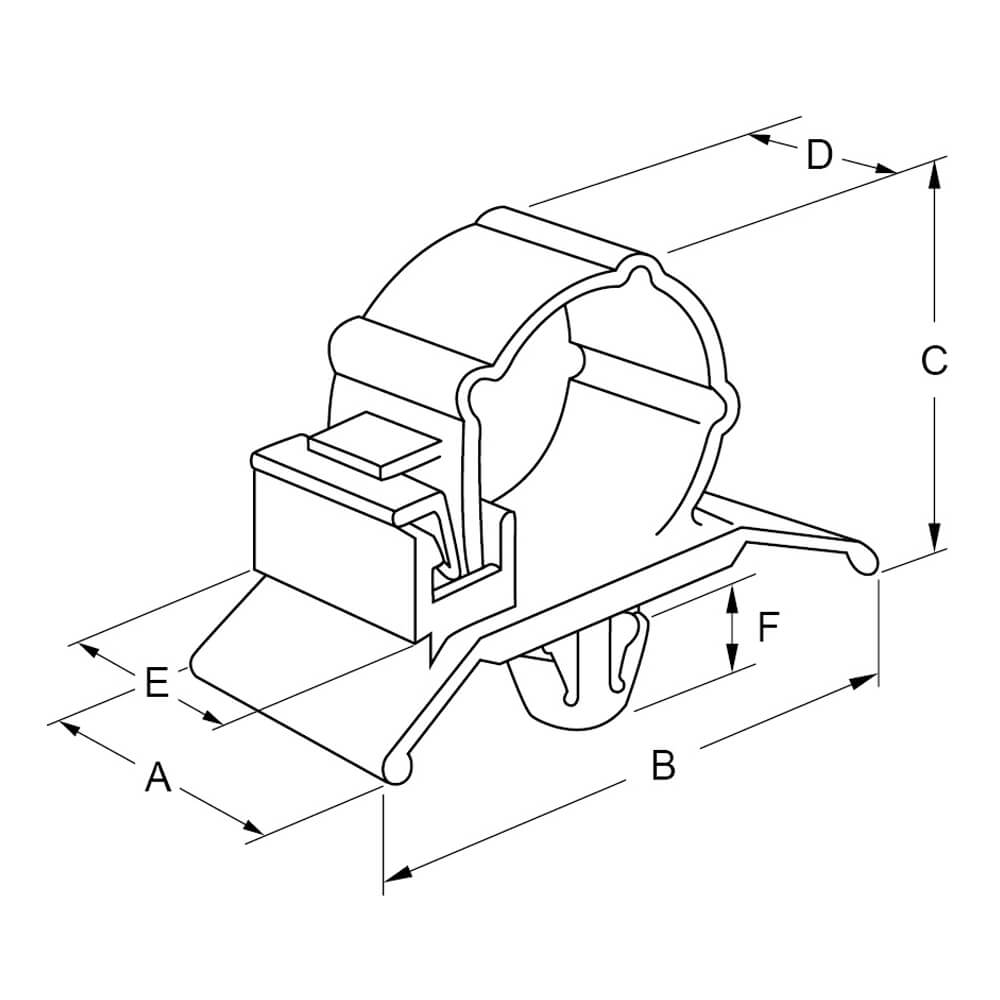

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | Kabel-Ø (mm) | für Plattenstärke (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2200305 | CKS-05-L | 13,8 | 23,2 | 11,0 | 8,5 | 11,5 | 5,0 | 5,4 | 0,5 - 2,3 | Anfrage | |
| 2200405 | CKS-05-H | 13,8 | 23,2 | 11,0 | 8,5 | 11,5 | 5,0 | 5,4 | 2,3 - 4,1 | Anfrage | |
| 2200307 | CKS-07-L | 15,1 | 25,0 | 12,0 | 9,8 | 12,0 | 5,0 | 6,2 | 0,5 - 2,3 | Anfrage | |
| 2200407 | CKS-07-H | 15,1 | 25,0 | 12,0 | 9,8 | 12,0 | 5,0 | 6,2 | 2,3 - 4,1 | Anfrage | |
| 2200310 | CKS-10-L | 17,3 | 28,4 | 15,0 | 12,0 | 14,0 | 5,0 | 9,8 | 0,5 - 2,3 | Anfrage | |
| 2200410 | CKS-10-H | 17,3 | 28,4 | 15,0 | 12,0 | 14,0 | 5,0 | 9,8 | 2,3 - 4,1 | Anfrage | |
| 2200313 | CKS-13-L | 19,3 | 32,0 | 21,0 | 14,0 | 16,0 | 5,0 | 14,0 | 0,5 - 2,3 | Anfrage | |
| 2200413 | CKS-13-H | 19,3 | 32,0 | 21,0 | 14,0 | 16,0 | 5,0 | 14,0 | 2,3 - 4,1 | Anfrage | |
| 2200316 | CKS-16-L | 21,3 | 35,0 | 24,0 | 16,0 | 18,0 | 5,0 | 17,5 | 0,5 - 2,3 | Anfrage | |
| 2200416 | CKS-16-H | 21,3 | 35,0 | 24,0 | 16,0 | 18,0 | 5,0 | 17,5 | 2,3 - 4,1 | Anfrage | |
| 2200320 | CKS-20-L | 23,3 | 37,0 | 26,5 | 18,0 | 20,0 | 5,0 | 20,0 | 0,5 - 2,3 | Anfrage | |
| 2200420 | CKS-20-H | 23,3 | 37,0 | 26,5 | 18,0 | 20,0 | 5,0 | 20,0 | 2,3 - 4,1 | Anfrage | |
| 2200326 | CKS-26-L | 31,4 | 46,0 | 35,5 | 24,0 | 27,3 | 5,0 | 28,0 | 0,5 - 2,3 | Anfrage |
