AH-SMID-IS Abstandhalter
Merkmale
- zum Löten in SMT, lose oder geblistert für automatische Montage
- als Wire-to-Board und Board-to-Board Verbindung im Hochstrombereich oder als Befestigung von Leiterplatten an Gehäusen bzw. Kabel auf Leiterplatte
- Material: Stahl 1215, matt verzinnt

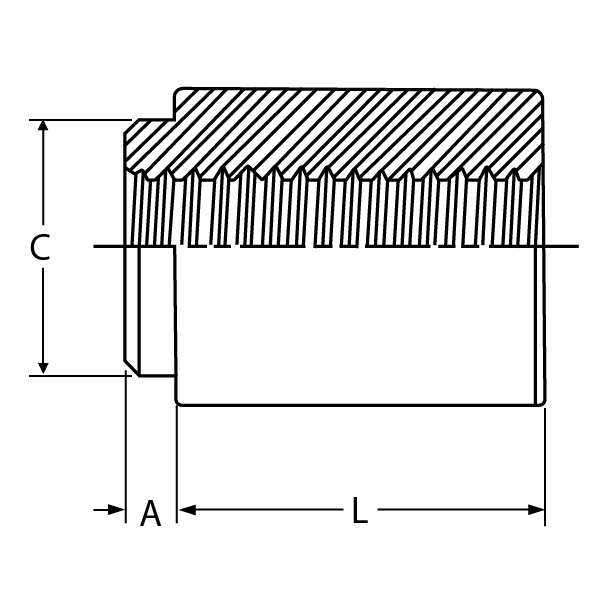

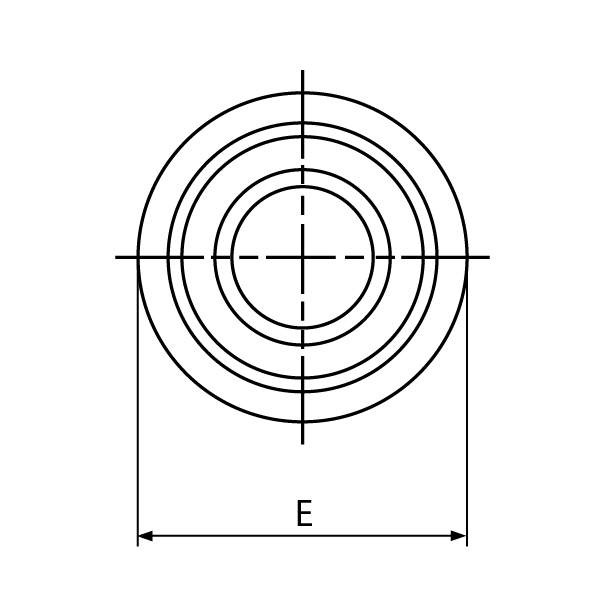

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | M / Ø (mm) | L (mm) | A (mm) | C (mm) | E (mm) | Blechstärke min. (mm) | Ø Loch (Blech) (mm) | Ø Lödpad min. (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|---|
| 096022002 | M2x0,4 | 2,0 | 1,53 | 3,60 | 5,56 | 1,53 | 3,73 | 6,20 | Anfrage | |
| 096022003 | M2x0,4 | 3,0 | 1,53 | 3,60 | 5,56 | 1,53 | 3,73 | 6,20 | Anfrage | |
| 096022004 | M2x0,4 | 4,0 | 1,53 | 3,60 | 5,56 | 1,53 | 3,73 | 6,20 | Anfrage | |
| 096022006 | M2x0,4 | 6,0 | 1,53 | 3,60 | 5,56 | 1,53 | 3,73 | 6,20 | Anfrage | |
| 096022008 | M2x0,4 | 8,0 | 1,53 | 3,60 | 5,56 | 1,53 | 3,73 | 6,20 | Anfrage | |
| 096022010 | M2x0,4 | 10,0 | 1,53 | 3,60 | 5,56 | 1,53 | 3,73 | 6,20 | Anfrage | |
| 096022502 | M2,5x0,45 | 2,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096022503 | M2,5x0,45 | 3,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096022504 | M2,5x0,45 | 4,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096022506 | M2,5x0,45 | 6,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096022508 | M2,5x0,45 | 8,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096022510 | M2,5x0,45 | 10,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096023002 | M3x0,5 | 2,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096023003 | M3x0,5 | 3,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096023004 | M3x0,5 | 4,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096023006 | M3x0,5 | 6,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096023008 | M3x0,5 | 8,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096023010 | M3x0,5 | 10,0 | 1,53 | 4,09 | 5,56 | 1,53 | 4,22 | 6,20 | Anfrage | |
| 096024002 | M4x0,7 | 2,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096024003 | M4x0,7 | 3,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096024004 | M4x0,7 | 4,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096024006 | M4x0,7 | 6,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096024008 | M4x0,7 | 8,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096024010 | M4x0,7 | 10,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096023602 | Ø3,6 | 2,0 | 1,53 | 5,28 | 7,14 | 1,53 | 5,41 | 7,77 | Anfrage | |
| 096023603 | Ø3,6 | 3,0 | 1,53 | 5,28 | 7,14 | 1,53 | 5,41 | 7,77 | Anfrage | |
| 096023604 | Ø3,6 | 4,0 | 1,53 | 5,28 | 7,14 | 1,53 | 5,41 | 7,77 | Anfrage | |
| 096023606 | Ø3,6 | 6,0 | 1,53 | 5,28 | 7,14 | 1,53 | 5,41 | 7,77 | Anfrage | |
| 096023608 | Ø3,6 | 8,0 | 1,53 | 5,28 | 7,14 | 1,53 | 5,41 | 7,77 | Anfrage | |
| 096023610 | Ø3,6 | 10,0 | 1,53 | 5,28 | 7,14 | 1,53 | 5,41 | 7,77 | Anfrage | |
| 096024202 | Ø4,2 | 2,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096024203 | Ø4,2 | 3,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096024204 | Ø4,2 | 4,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096024206 | Ø4,2 | 6,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096024208 | Ø4,2 | 8,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage | |
| 096024210 | Ø4,2 | 10,0 | 1,53 | 6,22 | 8,74 | 1,53 | 6,35 | 9,37 | Anfrage |
