ADV Abdeckkappen
Merkmale
- zum Verschließen von ungenutzten Bohr- und Montagelöchern
- für alle Wandstärken zwischen 0,8mm und 3,2mm
- Material: POM, UL94HB

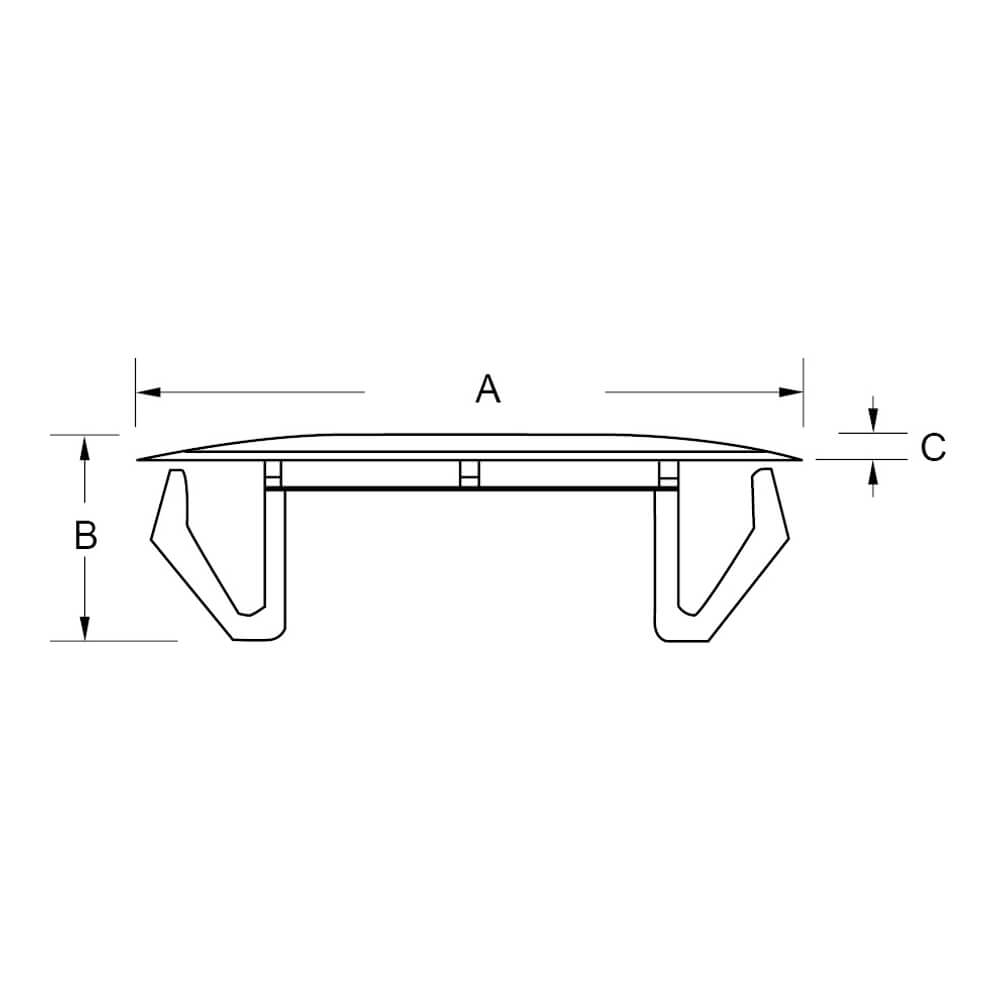

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | A (mm) | B (mm) | C (mm) | Montageloch-Ø (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|
| 2420160 | ADV-9,5 | 16,0 | 12,6 | 1,6 | 9,5 - 11,0 | Anfrage | |
| 2420161 | ADV-12,7 | 18,5 | 12,0 | 1,6 | 12,7 - 14,3 | Anfrage | |
| 2420162 | ADV-15 | 21,5 | 12,0 | 1,6 | 15,0 - 17,5 | Anfrage | |
| 2420163 | ADV-18 | 25,0 | 12,0 | 1,6 | 18,4 - 20,6 | Anfrage | |
| 2420164 | ADV-30 | 30,0 | 13,5 | 1,9 | 22,0 - 26,0 | Anfrage | |
| 2420165 | ADV-22 | 32,5 | 13,2 | 1,6 | 22,0 - 25,5 | Anfrage | |
| 2420166 | ADV-28 | 35,0 | 13,2 | 1,6 | 28,0 - 30,0 | Anfrage | |
| 2420167 | ADV-35 | 43,0 | 13,2 | 1,6 | 35,0 - 38,0 | Anfrage | |
| 2420168 | ADV-45 | 52,0 | 13,2 | 1,6 | 45,0 - 47,5 | Anfrage |
