AD Abdeckkappen
Merkmale
- einfach, schnell und sicher per Fingerdruck zu montieren
- zum Verschließen von nicht genutzten Bohr- und Montagelöchern
- nicht einfach von außen entfernbar
- konvex, matt strukturierter Kopf läuft in einen dünnen Rand aus;
- Temperaturbereich: -35°C bis +105°C
- Material: PA 6.6, UL94V-2
- Farbe: schwarz (auch in weiß erhältlich)

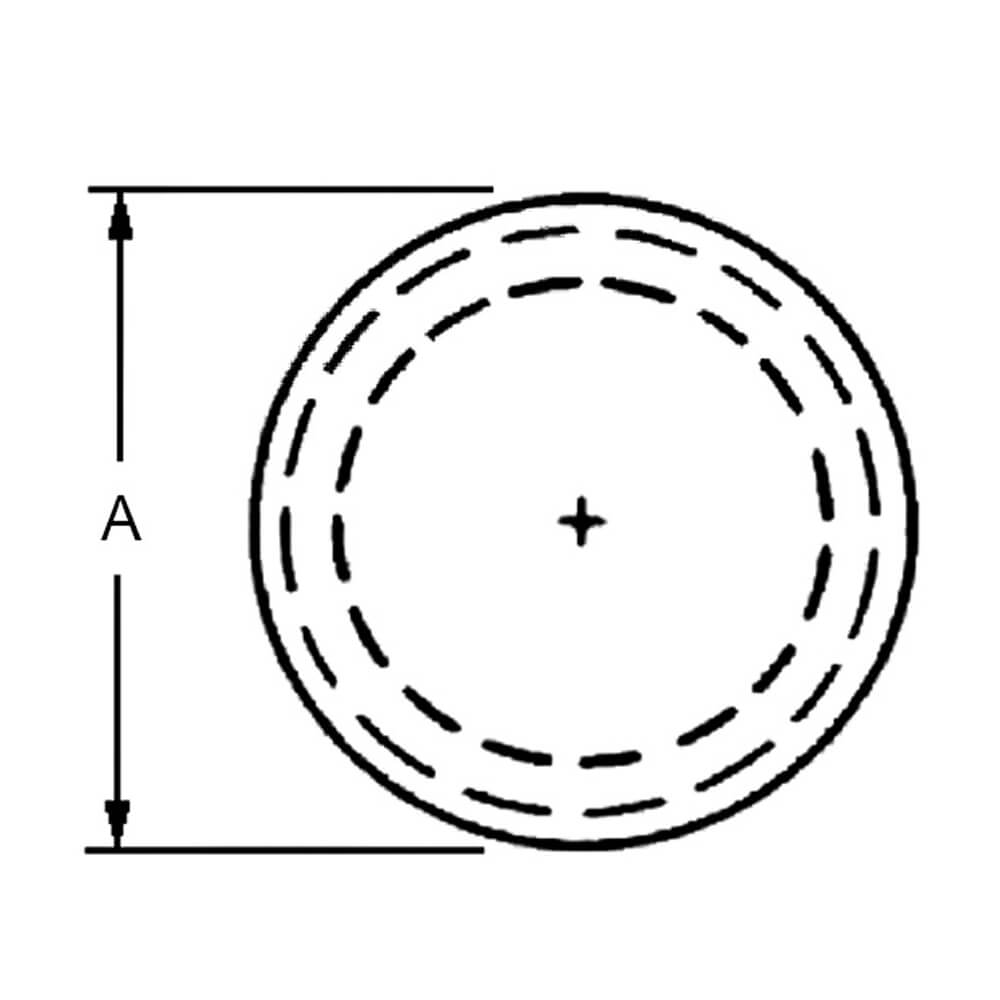

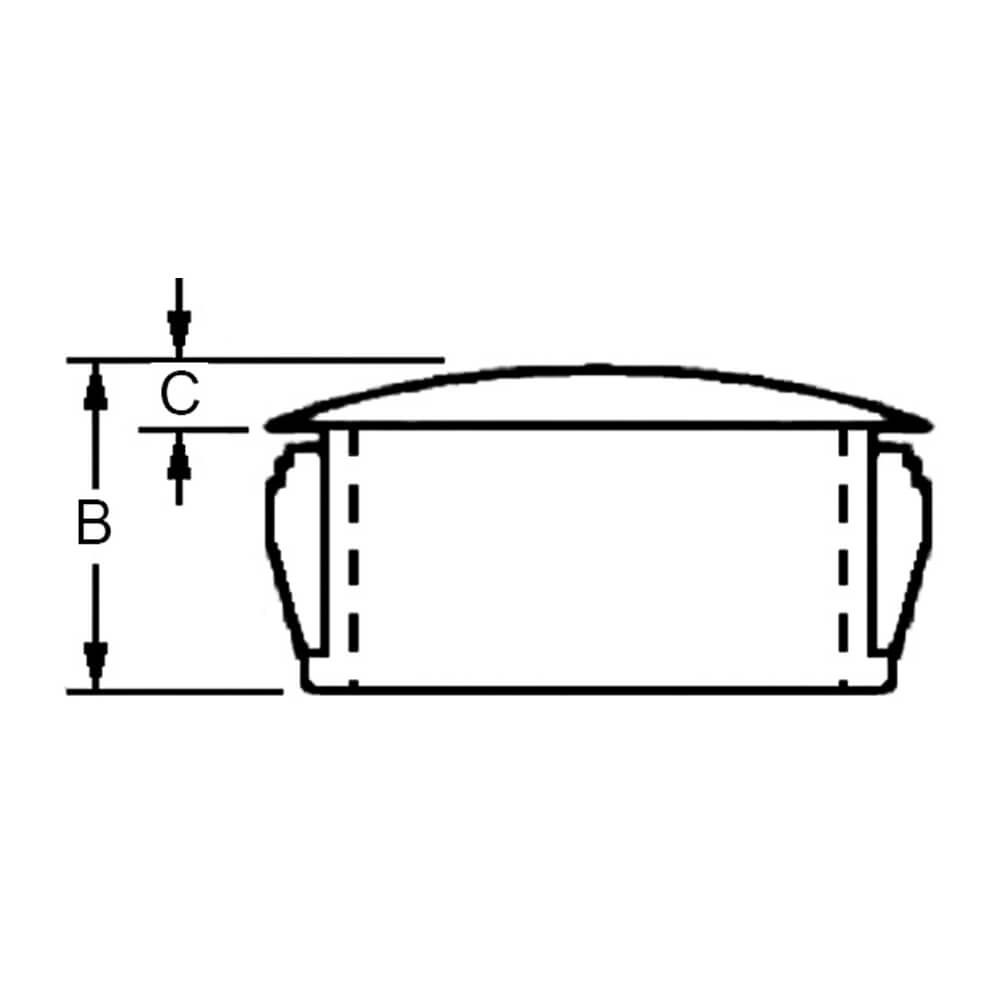

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | Typ | A (mm) | B (mm) | C (mm) | Montageloch-Ø (mm) | max. Wandstärke (mm) | Datenblatt | |
|---|---|---|---|---|---|---|---|---|
| 2420104 | AD-0187 | 6,4 | 5,9 | 1,1 | 4,7 | 1,6 | Anfrage | |
| 2420106 | AD-0250 | 7,9 | 7,9 | 1,6 | 6,4 | 1,6 | Anfrage | |
| 2420108 | AD-0312 | 9,5 | 7,9 | 1,6 | 7,9 | 1,6 | Anfrage | |
| 2420109 | AD-0375 | 11,9 | 10,3 | 1,6 | 9,5 | 3,2 | Anfrage | |
| 2420111 | AD-0437 | 13,5 | 10,3 | 1,6 | 11,1 | 3,2 | Anfrage | |
| 2420112 | AD-0500 | 14,7 | 10,3 | 1,6 | 12,7 | 3,2 | Anfrage | |
| 2420114 | AD-0562 | 16,7 | 10,3 | 1,6 | 14,3 | 3,2 | Anfrage | |
| 2420115 | AD-0625 | 18,2 | 10,3 | 1,6 | 15,9 | 3,2 | Anfrage | |
| 2420116 | AD-0687 | 19,8 | 10,3 | 1,6 | 17,4 | 3,2 | Anfrage | |
| 2420117 | AD-0750 | 23,4 | 10,3 | 1,6 | 19,1 | 3,2 | Anfrage | |
| 2420118 | AD-0812 | 25,1 | 10,3 | 1,6 | 20,6 | 3,2 | Anfrage | |
| 2420119 | AD-0875 | 25,8 | 11,5 | 1,6 | 22,2 | 3,2 | Anfrage | |
| 2420120 | AD-1000 | 30,6 | 11,5 | 1,6 | 25,4 | 3,2 | Anfrage | |
| 2420121 | AD-1093 | 30,9 | 11,5 | 1,6 | 28,0 | 3,2 | Anfrage | |
| 2420122 | AD-1187 | 33,3 | 11,5 | 1,6 | 30,1 | 3,2 | Anfrage | |
| 2420123 | AD-1250 | 34,9 | 11,5 | 1,6 | 31,8 | 3,2 | Anfrage | |
| 2420124 | AD-1375 | 38,1 | 11,5 | 1,6 | 34,9 | 3,2 | Anfrage | |
| 2420125 | AD-1500 | 42,4 | 11,5 | 1,6 | 38,1 | 3,2 | Anfrage | |
| 2420126 | AD-1750 | 48,4 | 11,5 | 1,6 | 44,5 | 3,2 | Anfrage | |
| 2420127 | AD-2000 | 55,1 | 12,2 | 2,3 | 50,8 | 3,2 | Anfrage |
