Abstandshülsen aus Aluminium
Merkmale
- Material: Aluminium
- Sondertypen, z.B. andere Längen auf Anfrage möglich

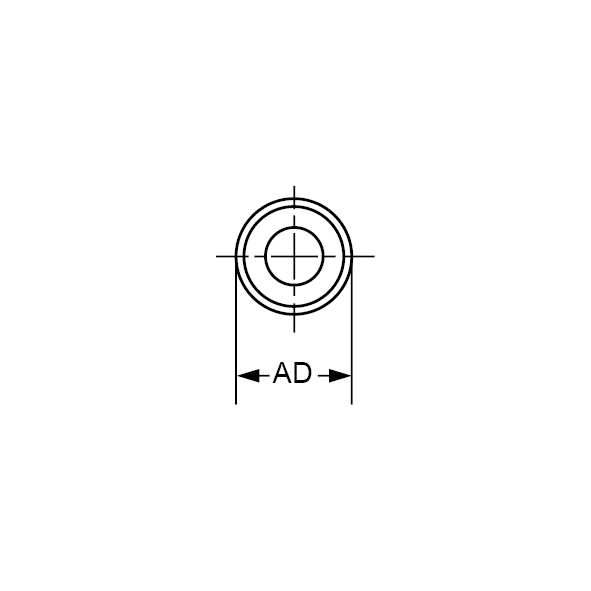

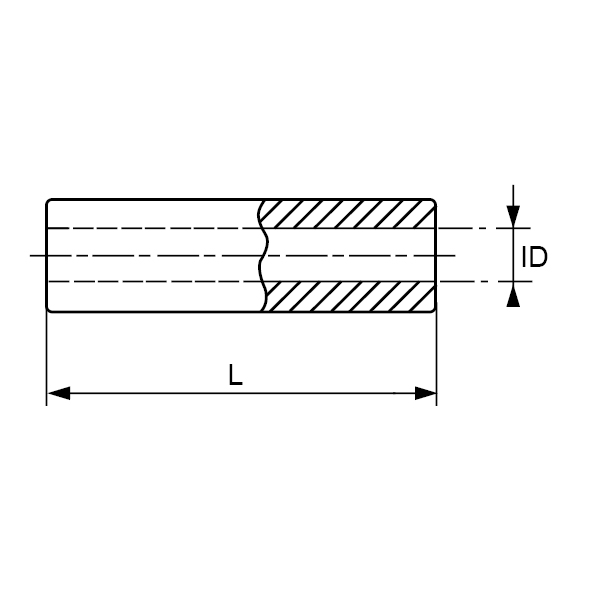

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Art.-Nr. 103 18 XX Außen-Ø = 4,0mm Innen-Ø = 2,4mm
| Art.-Nr. | AD (mm) | ID (mm) | L (mm) | Datenblatt | |
|---|---|---|---|---|---|
| 1031801 | 4,0 | 2,4 | 1,0 | Anfrage | |
| 1031802 | 4,0 | 2,4 | 2,0 | Anfrage | |
| 1031803 | 4,0 | 2,4 | 3,0 | Anfrage | |
| 1031804 | 4,0 | 2,4 | 4,0 | Anfrage | |
| 1031805 | 4,0 | 2,4 | 5,0 | Anfrage | |
| 1031806 | 4,0 | 2,4 | 6,0 | Anfrage | |
| 1031808 | 4,0 | 2,4 | 8,0 | Anfrage | |
| 1031809 | 4,0 | 2,4 | 9,0 | Anfrage | |
| 1031810 | 4,0 | 2,4 | 10,0 | Anfrage | |
| 1031812 | 4,0 | 2,4 | 12,0 | Anfrage | |
| 1031812,5 | 4,0 | 2,4 | 12,5 | Anfrage | |
| 1031815 | 4,0 | 2,4 | 15,0 | Anfrage | |
| 1031820 | 4,0 | 2,4 | 20,0 | Anfrage | |
| 1031830 | 4,0 | 2,4 | 30,0 | Anfrage |
Art.-Nr. 103 19 XX Außen-Ø = 4,5mm Innen-Ø = 2,7mm
| Art.-Nr. | AD (mm) | ID (mm) | L (mm) | Datenblatt | |
|---|---|---|---|---|---|
| 1031902 | 4,5 | 2,7 | 2,0 | Anfrage | |
| 1031902,5 | 4,5 | 2,7 | 2,5 | Anfrage | |
| 1031903 | 4,5 | 2,7 | 3,0 | Anfrage | |
| 1031903,5 | 4,5 | 2,7 | 3,5 | Anfrage | |
| 1031904 | 4,5 | 2,7 | 4,0 | Anfrage | |
| 1031904,5 | 4,5 | 2,7 | 4,5 | Anfrage | |
| 1031905 | 4,5 | 2,7 | 5,0 | Anfrage | |
| 1031906 | 4,5 | 2,7 | 6,0 | Anfrage | |
| 1031906,5 | 4,5 | 2,7 | 6,5 | Anfrage | |
| 1031907 | 4,5 | 2,7 | 7,0 | Anfrage | |
| 1031908 | 4,5 | 2,7 | 8,0 | Anfrage | |
| 1031908,5 | 4,5 | 2,7 | 8,5 | Anfrage | |
| 1031909 | 4,5 | 2,7 | 9,0 | Anfrage | |
| 1031910 | 4,5 | 2,7 | 10,0 | Anfrage | |
| 1031911 | 4,5 | 2,7 | 11,0 | Anfrage | |
| 1031912 | 4,5 | 2,7 | 12,0 | Anfrage | |
| 1031913,5 | 4,5 | 2,7 | 13,5 | Anfrage | |
| 1031914 | 4,5 | 2,7 | 14,0 | Anfrage | |
| 1031915 | 4,5 | 2,7 | 15,0 | Anfrage | |
| 1031916 | 4,5 | 2,7 | 16,0 | Anfrage | |
| 1031920 | 4,5 | 2,7 | 20,0 | Anfrage |
Art.-Nr. 103 17 XX Außen-Ø = 5,5mm Innen-Ø = 3,3mm
| Art.-Nr. | AD (mm) | ID (mm) | L (mm) | Datenblatt | |
|---|---|---|---|---|---|
| 1031701 | 5,5 | 3,3 | 1,0 | Anfrage | |
| 1031701,5 | 5,5 | 3,3 | 1,5 | Anfrage | |
| 1031702 | 5,5 | 3,3 | 2,0 | Anfrage | |
| 1031702,5 | 5,5 | 3,3 | 2,5 | Anfrage | |
| 1031703 | 5,5 | 3,3 | 3,0 | Anfrage | |
| 1031704 | 5,5 | 3,3 | 4,0 | Anfrage | |
| 1031705 | 5,5 | 3,3 | 5,0 | Anfrage | |
| 1031705,5 | 5,5 | 3,3 | 5,5 | Anfrage | |
| 1031706 | 5,5 | 3,3 | 6,0 | Anfrage | |
| 1031706,5 | 5,5 | 3,3 | 6,5 | Anfrage | |
| 1031707 | 5,5 | 3,3 | 7,0 | Anfrage | |
| 1031707,5 | 5,5 | 3,3 | 7,5 | Anfrage | |
| 1031708 | 5,5 | 3,3 | 8,0 | Anfrage | |
| 1031709 | 5,5 | 3,3 | 9,0 | Anfrage | |
| 1031710 | 5,5 | 3,3 | 10,0 | Anfrage | |
| 1031711 | 5,5 | 3,3 | 11,0 | Anfrage | |
| 1031712 | 5,5 | 3,3 | 12,0 | Anfrage | |
| 1031712,5 | 5,5 | 3,3 | 12,5 | Anfrage | |
| 1031713 | 5,5 | 3,3 | 13,0 | Anfrage | |
| 1031714 | 5,5 | 3,3 | 14,0 | Anfrage | |
| 1031715 | 5,5 | 3,3 | 15,0 | Anfrage | |
| 1031716 | 5,5 | 3,3 | 16,0 | Anfrage | |
| 1031718,5 | 5,5 | 3,3 | 18,5 | Anfrage | |
| 1031719 | 5,5 | 3,3 | 19,0 | Anfrage | |
| 1031720 | 5,5 | 3,3 | 20,0 | Anfrage | |
| 1031724 | 5,5 | 3,3 | 24,0 | Anfrage | |
| 1031725 | 5,5 | 3,3 | 25,0 | Anfrage | |
| 1031730 | 5,5 | 3,3 | 30,0 | Anfrage | |
| 1031740 | 5,5 | 3,3 | 40,0 | Anfrage |
Art.-Nr. 103 14 XX Außen-Ø = 7,0mm Innen-Ø = 4,2mm
| Art.-Nr. | AD (mm) | ID (mm) | L (mm) | Datenblatt | |
|---|---|---|---|---|---|
| 1031402 | 7,0 | 4,2 | 2,0 | Anfrage | |
| 1031403 | 7,0 | 4,2 | 3,0 | Anfrage | |
| 1031404 | 7,0 | 4,2 | 4,0 | Anfrage | |
| 1031405 | 7,0 | 4,2 | 5,0 | Anfrage | |
| 1031406 | 7,0 | 4,2 | 6,0 | Anfrage | |
| 1031407 | 7,0 | 4,2 | 7,0 | Anfrage | |
| 1031408 | 7,0 | 4,2 | 8,0 | Anfrage | |
| 1031410 | 7,0 | 4,2 | 10,0 | Anfrage | |
| 1031411 | 7,0 | 4,2 | 11,0 | Anfrage | |
| 1031412 | 7,0 | 4,2 | 12,0 | Anfrage | |
| 1031412,5 | 7,0 | 4,2 | 12,5 | Anfrage | |
| 1031414 | 7,0 | 4,2 | 14,0 | Anfrage | |
| 1031415 | 7,0 | 4,2 | 15,0 | Anfrage | |
| 1031416 | 7,0 | 4,2 | 16,0 | Anfrage | |
| 1031416,5 | 7,0 | 4,2 | 16,5 | Anfrage | |
| 1031417 | 7,0 | 4,2 | 17,0 | Anfrage | |
| 1031418 | 7,0 | 4,2 | 18,0 | Anfrage | |
| 1031420 | 7,0 | 4,2 | 20,0 | Anfrage | |
| 1031422 | 7,0 | 4,2 | 22,0 | Anfrage | |
| 1031425 | 7,0 | 4,2 | 25,0 | Anfrage | |
| 1031428 | 7,0 | 4,2 | 28,0 | Anfrage | |
| 1031430 | 7,0 | 4,2 | 30,0 | Anfrage |
