ABS-IA-M6 - SW10 Abstandsbolzen
Merkmale
- 6-kant Abstandsbolzen mit M6 Innen-/Außengewinde
- Schlüsselweite (SW) 10
- Außengewinde mit Hinterstich nach DIN 76
(kein Buchstabe "H" in der Art.-Nr. bedeutet "ohne Hinterstich") - Material: Stahl glanzverzinkt
- weitere Abmessungen und Größen auf Anfrage

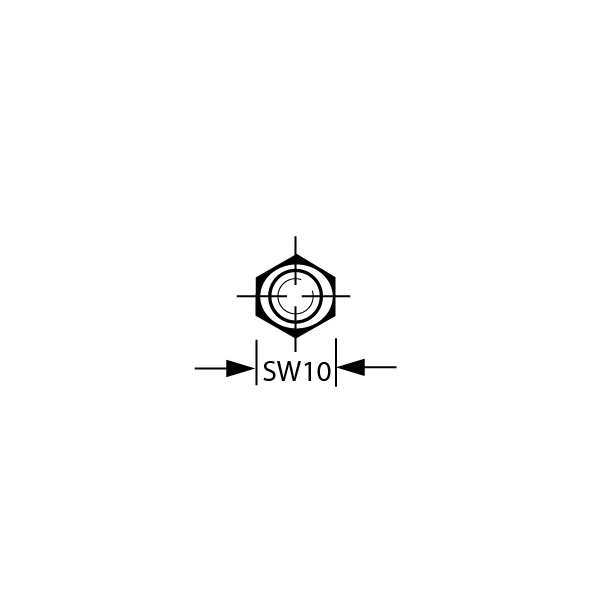

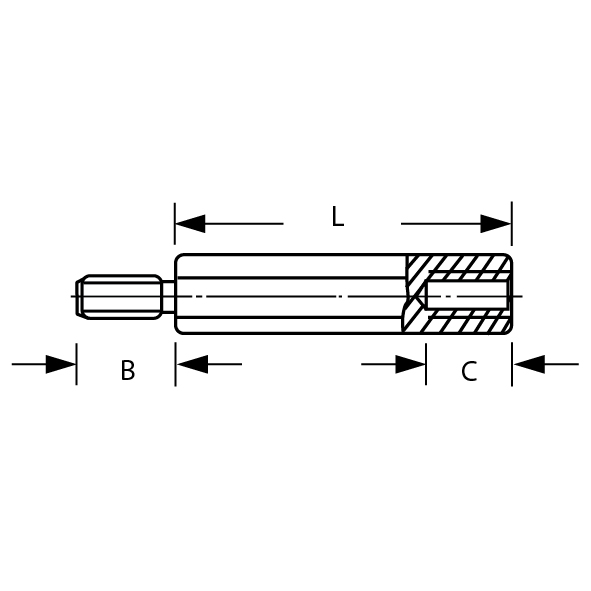

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | L (mm) | B (mm) | C (mm) | Datenblatt | |
|---|---|---|---|---|---|
| 1090610HB7 | 10,0 | 7,0 | 6,0 | Anfrage | |
| 1090610H | 10,0 | 10,0 | 6,0 | Anfrage | |
| 1090612H | 12,0 | 10,0 | 7,0 | Anfrage | |
| 1090612HB12 | 12,0 | 12,0 | 7,5 | Anfrage | |
| 1090614HB12 | 14,0 | 12,0 | 10,0 | Anfrage | |
| 1090615HB7,5 | 15,0 | 7,5 | 10,0 | Anfrage | |
| 1090615H | 15,0 | 10,0 | 10,0 | Anfrage | |
| 1090616H | 16,0 | 10,0 | 10,0 | Anfrage | |
| 1090617H | 17,0 | 10,0 | 10,0 | Anfrage | |
| 1090618H | 18,0 | 10,0 | 10,0 | Anfrage | |
| 1090620H | 20,0 | 10,0 | 10,0 | Anfrage | |
| 1090625H | 25,0 | 10,0 | 10,0 | Anfrage | |
| 1090625HB12 | 25,0 | 12,0 | 10,0 | Anfrage | |
| 1090630H | 30,0 | 10,0 | 10,0 | Anfrage | |
| 1090630HB12 | 30,0 | 12,0 | 10,0 | Anfrage | |
| 1090635H | 35,0 | 10,0 | 10,0 | Anfrage | |
| 1090640H | 40,0 | 10,0 | 10,0 | Anfrage | |
| 1090640HB12 | 40,0 | 12,0 | 10,0 | Anfrage | |
| 1090645H | 45,0 | 10,0 | 10,0 | Anfrage | |
| 1090650HB6 | 50,0 | 6,0 | 12,0 | Anfrage | |
| 1090650H | 50,0 | 10,0 | 10,0 | Anfrage | |
| 1090650HB12 | 50,0 | 12,0 | 12,0 | Anfrage | |
| 1090652HB12 | 52,0 | 12,0 | 12,0 | Anfrage | |
| 1090655H | 55,0 | 10,0 | 10,0 | Anfrage | |
| 1090660H | 60,0 | 12,0 | 10,0 | Anfrage | |
| 1090670H | 70,0 | 10,0 | 10,0 | Anfrage | |
| 1090670HB12 | 70,0 | 12,0 | 10,0 | Anfrage | |
| 1090675H | 75,0 | 10,0 | 10,0 | Anfrage | |
| 1090680H | 80,0 | 10,0 | 10,0 | Anfrage | |
| 1090690H | 90,0 | 10,0 | 10,0 | Anfrage | |
| 1090695H | 95,0 | 10,0 | 10,0 | Anfrage | |
| 1090695HB12 | 95,0 | 12,0 | 10,0 | Anfrage | |
| 10906100HB10 | 100,0 | 10,0 | 10,0 | Anfrage | |
| 10906100H | 100,0 | 12,0 | 10,0 | Anfrage | |
| 10906120H | 120,0 | 10,0 | 10,0 | Anfrage | |
| 10906150H | 150,0 | 10,0 | 10,0 | Anfrage |
