ABS-IA-M3 - SW6 Abstandsbolzen
Merkmale
- 6-kant Abstandsbolzen mit M3 Innen-/Außengewinde

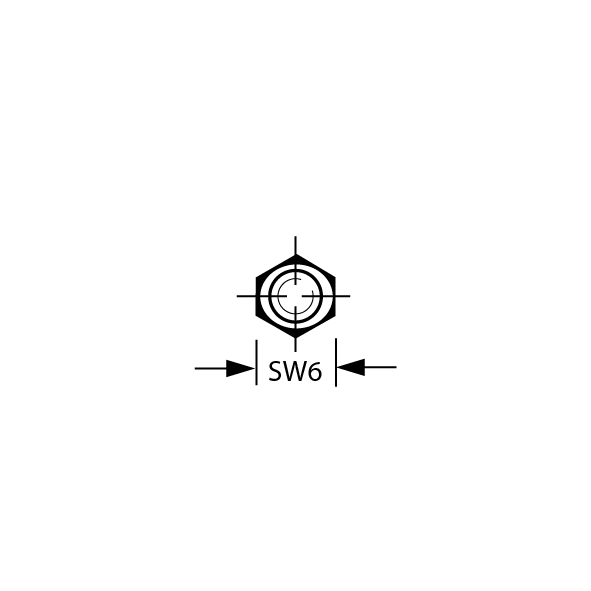

- Schlüsselweite (SW) 6
- Außengewinde mit Hinterstich nach DIN 76
(kein Buchstabe "H" in der Art.-Nr. bedeutet "ohne Hinterstich") - Material: Stahl glanzverzinkt
- weitere Abmessungen und Größen auf Anfrage

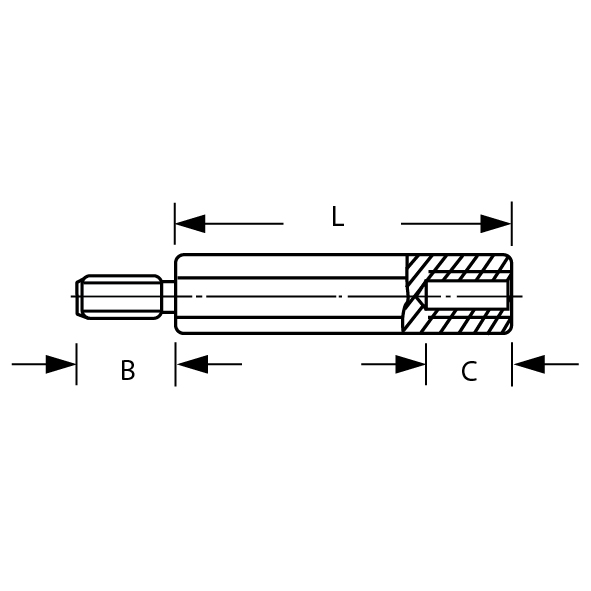

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | L (mm) | B (mm) | C (mm) | Datenblatt | |
|---|---|---|---|---|---|
| 1020305H | 5,0 | 6,0 | 3,0 | Anfrage | |
| 1020306H | 6,0 | 6,0 | 4,0 | Anfrage | |
| 1020308H | 8,0 | 6,0 | 6,0 | Anfrage | |
| 1020310H | 10,0 | 6,0 | 6,0 | Anfrage | |
| 1020311H | 11,0 | 6,0 | 6,0 | Anfrage | |
| 1020312H | 12,0 | 6,0 | 6,0 | Anfrage | |
| 1020312,5H | 12,5 | 6,0 | 6,0 | Anfrage | |
| 1020313H | 13,0 | 6,0 | 6,0 | Anfrage | |
| 1020313,5H | 13,5 | 6,0 | 6,0 | Anfrage | |
| 1020314H | 14,0 | 6,0 | 6,0 | Anfrage | |
| 1020315H | 15,0 | 6,0 | 6,0 | Anfrage | |
| 1020316H | 16,0 | 6,0 | 6,0 | Anfrage | |
| 1020318H | 18,0 | 6,0 | 6,0 | Anfrage | |
| 1020320H | 20,0 | 6,0 | 6,0 | Anfrage | |
| 1020322H | 22,0 | 6,0 | 6,0 | Anfrage | |
| 1020324H | 24,0 | 6,0 | 6,0 | Anfrage | |
| 1020325H | 25,0 | 6,0 | 6,0 | Anfrage | |
| 1020330H | 30,0 | 6,0 | 6,0 | Anfrage | |
| 1020332H | 32,0 | 6,0 | 6,0 | Anfrage | |
| 1020335H | 35,0 | 6,0 | 6,0 | Anfrage | |
| 1020336H | 36,0 | 6,0 | 6,0 | Anfrage | |
| 1020337H | 37,0 | 6,0 | 6,0 | Anfrage | |
| 1020340H | 40,0 | 6,0 | 6,0 | Anfrage | |
| 1020345H | 45,0 | 6,0 | 6,0 | Anfrage | |
| 1020347H | 47,0 | 6,0 | 6,0 | Anfrage | |
| 1020348H | 48,0 | 6,0 | 6,0 | Anfrage | |
| 1020350H | 50,0 | 6,0 | 6,0 | Anfrage | |
| 1020360H | 60,0 | 6,0 | 6,0 | Anfrage | |
| 1020383HB10 | 83,0 | 10,0 | 10,0 | Anfrage |
