ABS-IA-M3 - SW5 Abstandsbolzen
Merkmale
- 6-kant Abstandsbolzen mit M3 Innen-/Außengewinde
- Schlüsselweite (SW) 5
- Außengewinde mit Hinterstich nach DIN 76
(kein Buchstabe "H" in der Art.-Nr. bedeutet "ohne Hinterstich") - Material: Stahl glanzverzinkt
- weitere Abmessungen und Größen auf Anfrage

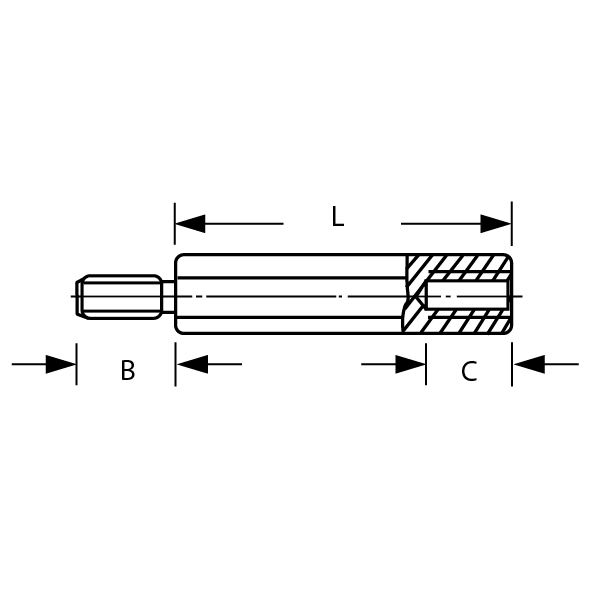

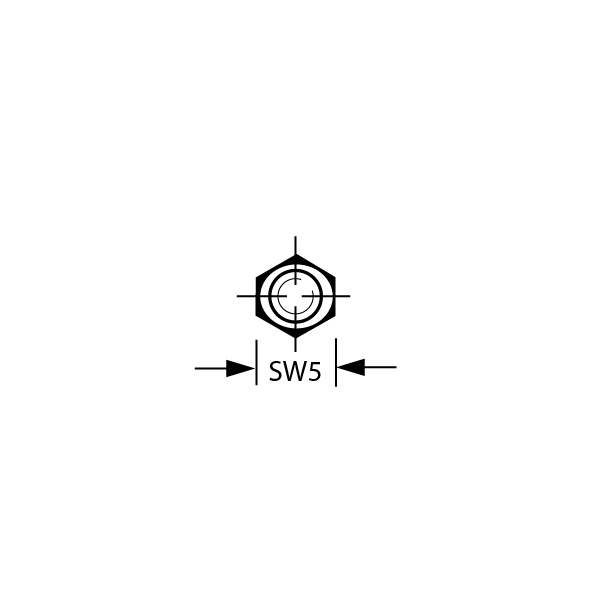

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | L (mm) | B (mm) | C (mm) | Datenblatt | |
|---|---|---|---|---|---|
| 1040305H | 5,0 | 8,0 | 3,0 | Anfrage | |
| 1040308H | 8,0 | 6,0 | 5,0 | Anfrage | |
| 1040310HB6 | 10,0 | 6,0 | 6,0 | Anfrage | |
| 1040311,5HB16 | 11,5 | 16,0 | 7,0 | Anfrage | |
| 1040312H | 12,0 | 6,0 | 7,0 | Anfrage | |
| 1040315H | 15,0 | 6,0 | 6,0 | Anfrage | |
| 1040316H | 16,0 | 6,0 | 7,0 | Anfrage | |
| 1040320H | 20,0 | 8,0 | 10,0 | Anfrage | |
| 1040320HB6 | 20,0 | 6,0 | 10,0 | Anfrage | |
| 1040325H | 25,0 | 6,0 | 10,0 | Anfrage | |
| 1040330H | 30,0 | 6,0 | 10,0 | Anfrage | |
| 1040340H | 40,0 | 6,0 | 10,0 | Anfrage | |
| 1040340HB10 | 40,0 | 10,0 | 10,0 | Anfrage | |
| 1040345H | 45,0 | 6,0 | 10,0 | Anfrage |
