ABM-2A Abstandsbolzen
Merkmale
- 6-kant Abstandsbolzen mit beidseitigem Außengewinde
- wahlweise mit oder ohne Hinterstich nach DIN 76
- Material: Stahl glanzverzinkt, Messing vernickelt oder Edelstahl
- weitere Abmessungen und Größen auf Anfrage

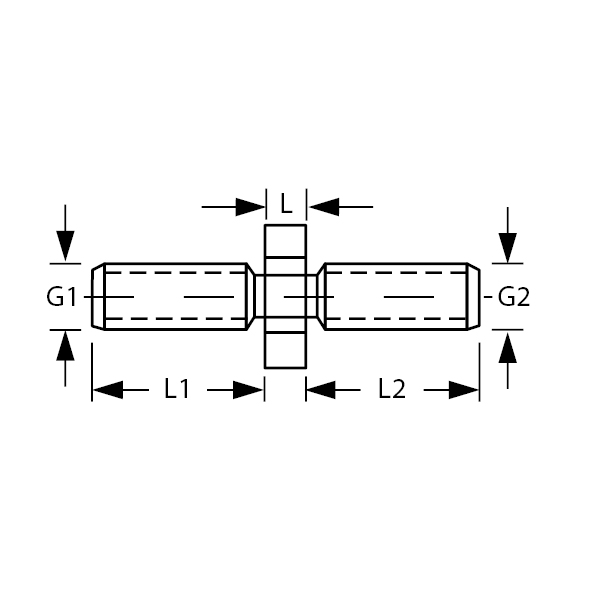

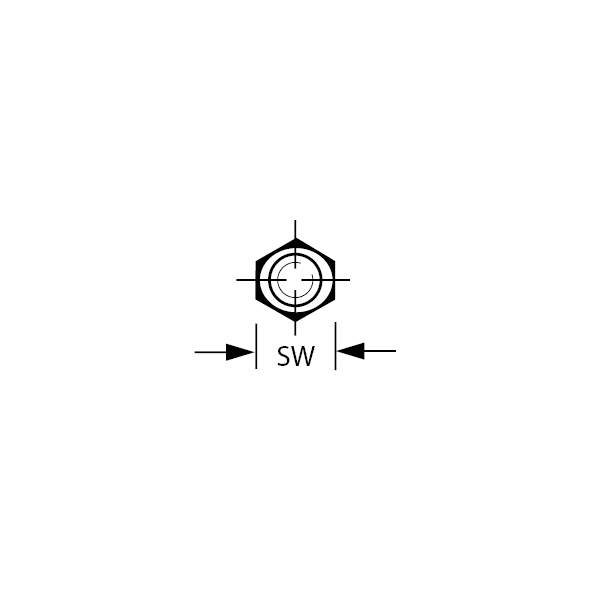

Technische Zeichnungen
Abmessungen in mm
Produktvarianten
Typen, Maße und weitere Daten
| Art.-Nr. | L (mm) | G1 (mm) | G2 (mm) | L1 (mm) | L2 (mm) | SW (mm) | Material | Datenblatt | |
|---|---|---|---|---|---|---|---|---|---|
| 0995101H | 1,0 | M2 | M2 | 5,0 | 5,0 | 4,0 | Stahl verzinkt | Anfrage | |
| 1065301,7H | 1,7 | M3 | M3 | 6,0 | 8,0 | 5,5 | Stahl verzinkt | Anfrage | |
| 0995102HB5 | 2,0 | M2 | M2 | 5,0 | 5,0 | 4,0 | Stahl verzinkt | Anfrage | |
| 1075402H | 2,0 | M4 | M4 | 6,0 | 7,0 | 7,0 | Stahl verzinkt | Anfrage | |
| 1045103HB5 | 3,0 | M2,5 | M2,5 | 5,0 | 5,0 | 5,0 | Stahl verzinkt | Anfrage | |
| 1045303H | 3,0 | M3 | M3 | 5,0 | 5,0 | 5,5 | Stahl verzinkt | Anfrage | |
| 1065303,0H | 3,0 | M3 | M3 | 5,0 | 5,0 | 5,5 | Messing vernickelt | Anfrage | |
| 1065303HA2 | 3,0 | M3 | M3 | 6,0 | 8,0 | 5,5 | Edelstahl | Anfrage | |
| 1045304,5H | 4,5 | M3 | M3 | 6,0 | 6,0 | 5,0 | Stahl verzinkt | Anfrage | |
| 1065304,5 | 4,5 | M3 | M3 | 6,5 | 6,5 | 5,5 | Stahl verzinkt | Anfrage | |
| 1045304,7H | 4,7 | M3 | M3 | 6,0 | 6,0 | 5,0 | Stahl verzinkt | Anfrage | |
| 1045305H | 5,0 | M3 | M3 | 8,0 | 8,0 | 5,0 | Messing vernickelt | Anfrage | |
| 1065305H | 5,0 | M3 | M3 | 6,0 | 8,0 | 5,5 | Stahl verzinkt | Anfrage | |
| 1065306H | 6,0 | M3 | M3 | 6,0 | 6,0 | 5,5 | Messing vernickelt | Anfrage | |
| 1075405H | 5,0 | M4 | M4 | 6,0 | 8,0 | 7,0 | Stahl verzinkt | Anfrage | |
| 1045310H | 10,0 | M3 | M3 | 8,0 | 8,0 | 5,0 | Messing vernickelt | Anfrage | |
| 1065310H | 10,0 | M3 | M3 | 6,0 | 8,0 | 5,5 | Stahl verzinkt | Anfrage | |
| 1075410HB6/6 | 10,0 | M4 | M4 | 6,0 | 6,0 | 7,0 | Stahl verzinkt | Anfrage | |
| 1095610HB11A2 | 10,0 | M6 | M6 | 11,0 | 11,0 | 10,0 | Edelstahl | Anfrage | |
| 1065312HB7 | 12,0 | M3 | M3 | 7,0 | 7,0 | 5,5 | Stahl verzinkt | Anfrage | |
| 1025314H | 14,0 | M3 | M3 | 6,0 | 6,0 | 6,0 | Stahl verzinkt | Anfrage | |
| 1045315HB8MN | 15,0 | M3 | M3 | 8,0 | 8,0 | 5,0 | Messing vernickelt | Anfrage | |
| 1085420HB5/8 | 20,0 | M4 | M4 | 5,0 | 8,0 | 8,0 | Stahl verzinkt | Anfrage | |
| 1065330 | 30,0 | M3 | M3 | 6,0 | 8,0 | 5,5 | Stahl verzinkt | Anfrage | |
| 1085540HB8 | 40,0 | M5 | M5 | 8,0 | 8,0 | 8,0 | Stahl verzinkt | Anfrage | |
| 1075445H | 45,0 | M4 | M4 | 8,0 | 8,0 | 7,0 | Stahl verzinkt | Anfrage | |
| 1065373H | 73,0 | M3 | M3 | 6,0 | 8,0 | 5,5 | Stahl verzinkt | Anfrage | |
| 1095580H | 80,0 | M5 | M5 | 10,0 | 10,0 | 10,0 | Stahl verzinkt | Anfrage |
